Каркас оградительный для ГАЗели с бортовой платформой

0
3
180
1
0
20

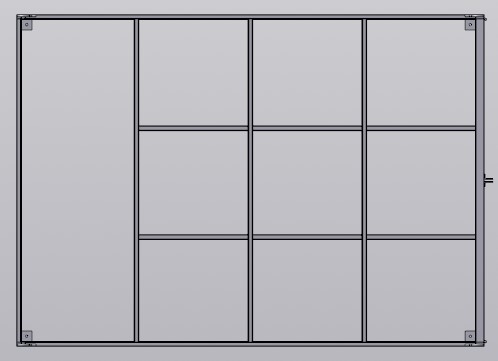

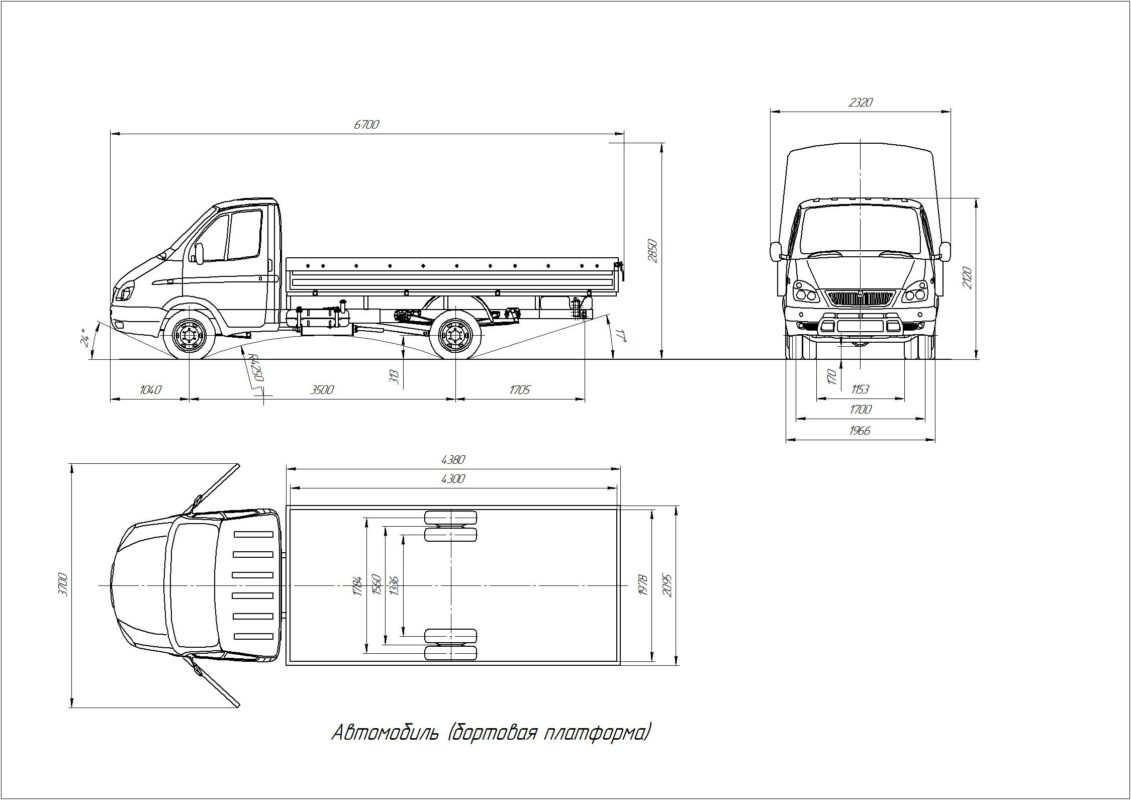

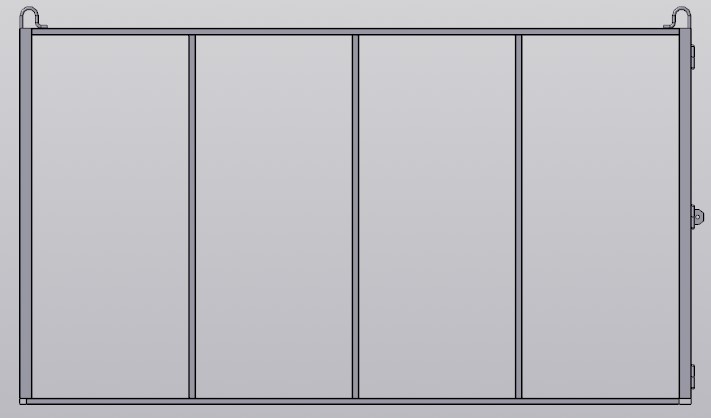

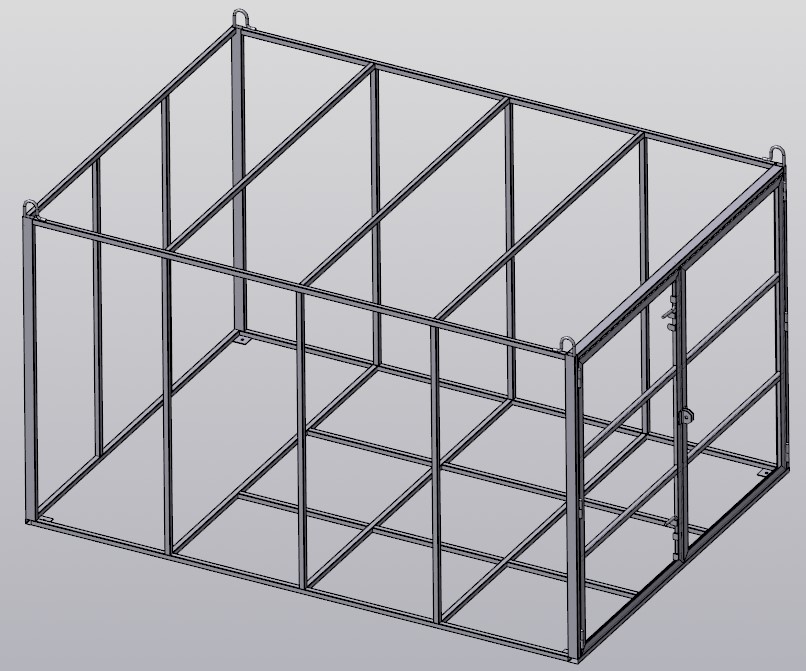

Каркас оградительный предназначен для установки на бортовую платформу ГАЗели, или иного транспортного средства.
Каркас устанавливается непосредственно на бортовую платформу с помощью стяжных болтов по углам. Так же дополнительно каркас может быть прикручен через профильную трубу каркаса пола. На каркас может быть натянут тент, или его можно обшить различными материалами: фанерой, оцинковкой, сэндвич-панелями и т.п.

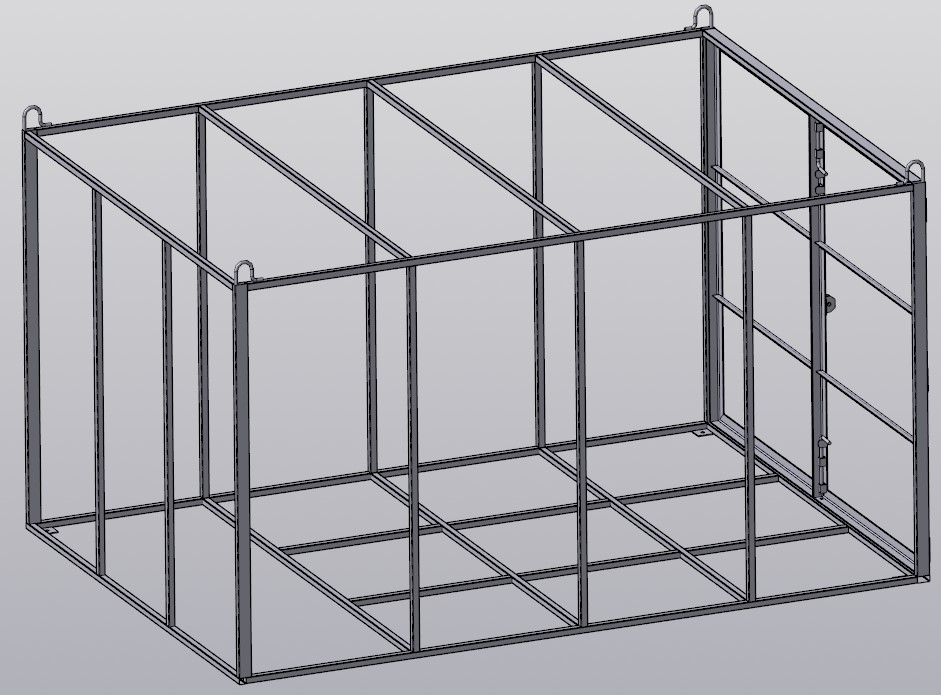

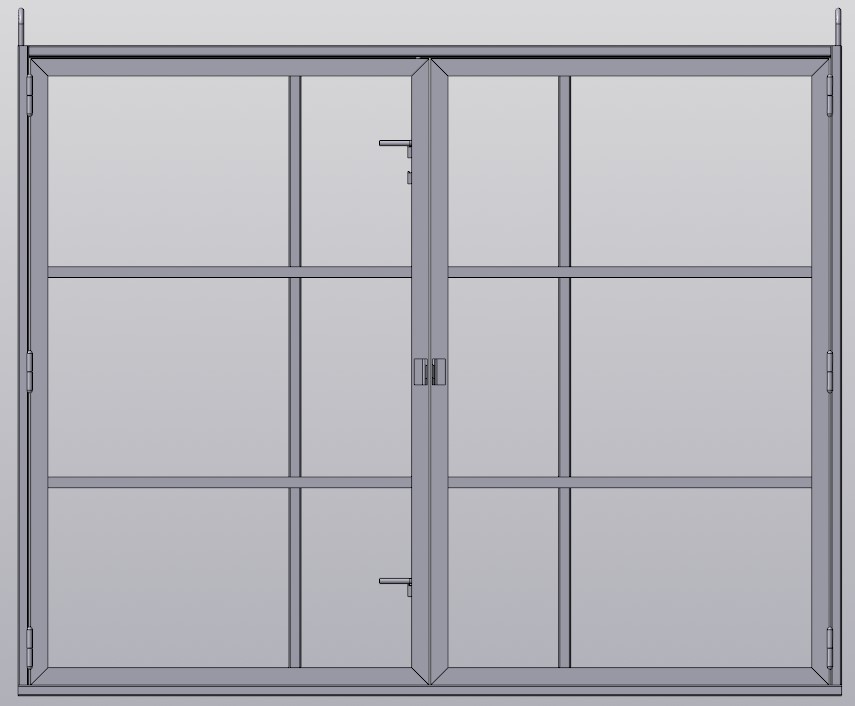

Каркас имеет две дверки. При этом одна дверка закрывается с помощью засовов, а вторая дверка закрывается на замок. Для установки и снятия каркаса у него имеются сверху проушины.
Габаритные размеры каркаса: Длина 2680 х Ширина 1900 х Высота 1500.


Сообщить о проблеме
Автор
user-avatar Serg Buz
Дата
25.03.2025
Язык
Русский
Состав

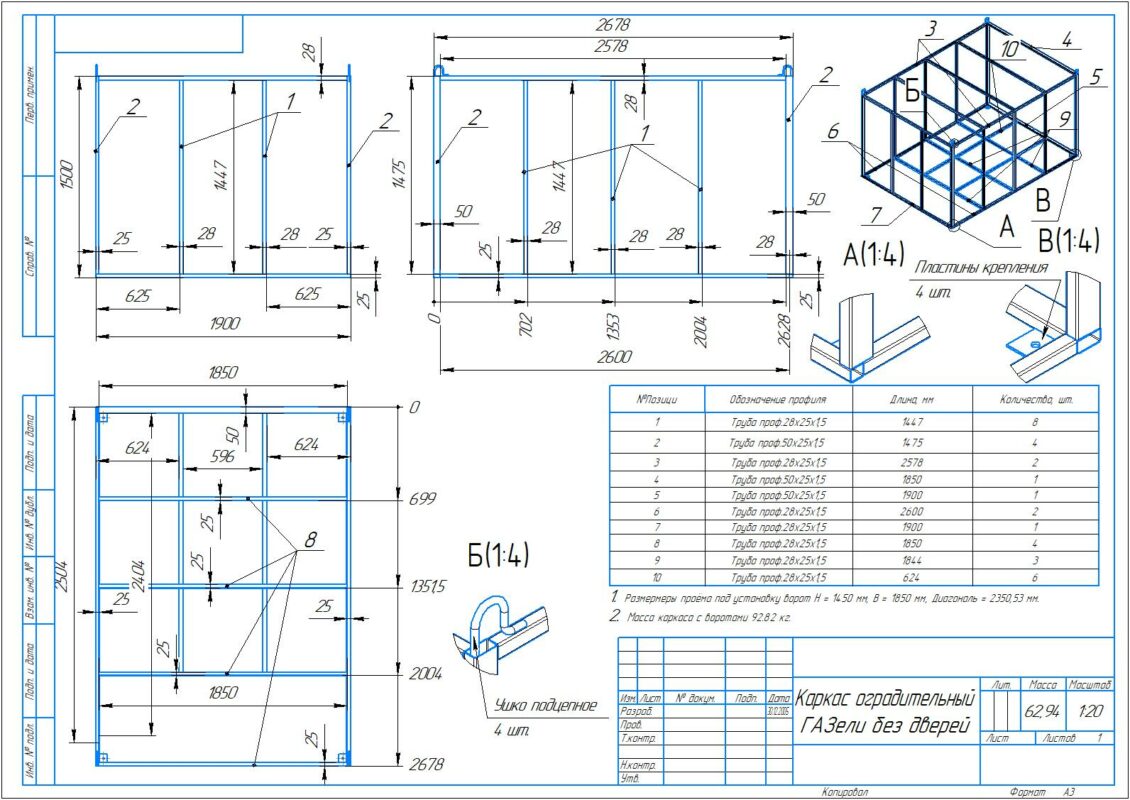

3D модель сборки и чертежи. Дополнительно файл в формате STP для просмотра в любой CAD-системе.
