Каркас рекламного щита для led дисплеев

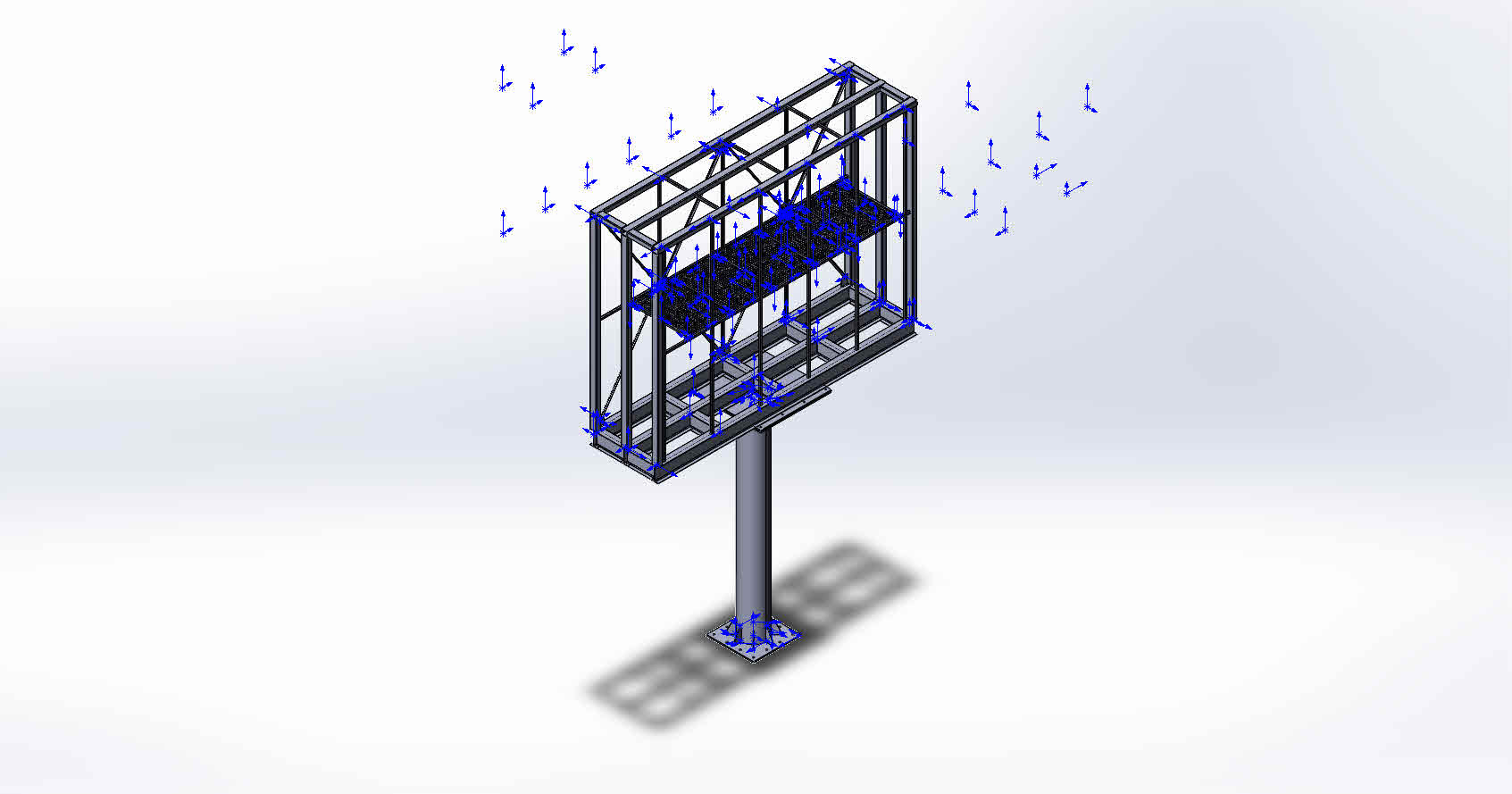

Каркас рекламного щита для LED дисплеев. Размерами: высота рекламной конструкций 8828 мм. Высота рамы для установки LEd дисплеев 4328 мм, ширина 5500мм. Лишь необходимо добавить в конструкцию кронштейны и от LED дисплеев в соответствий их модели. Так же охлаждение при необходимости и обшивку исходя из бюджета.

Состав: 3D сборка. Модель одним файлом

Софт: SolidWorks 2018

Файлы:
STEP203/
STEP203/Рекламный щит верх частьСборка2.STEP
Solidworks/
Solidworks/Двутавр 30Б1 5500мм.SLDPRT
Solidworks/Тр кв 40х40х2 1386мм.SLDPRT
Solidworks/Тр кв 40х40х2 1285мм.SLDPRT
Solidworks/пластина Р1 s12.SLDPRT
Solidworks/труба 530х12 4450 мм.SLDPRT
Solidworks/Тр кв 40х40х2 1358мм.SLDPRT
Solidworks/Косынка 150Х100 S6 квадратный.SLDPRT
Solidworks/Тр 140х100х6 3905мм.SLDPRT
Solidworks/Тр кв 40х40х2 70мм.SLDPRT
Solidworks/пластина Р2 s12.SLDPRT
Solidworks/Косынка 100Х100 S6.SLDPRT
Solidworks/пластина Р3 s12.SLDPRT
Solidworks/Лапа лист25 1000х1000.SLDPRT
Solidworks/Рекламный щит верх частьСборка2.SLDASM
Solidworks/Двутавр 30Б1 1145,5мм.SLDPRT
Solidworks/Тр 140х100х6 5500мм.SLDPRT
Solidworks/Двутавр 30Б1 645,5мм.SLDPRT
Solidworks/Тр кв 40х40х2 984мм.SLDPRT
Solidworks/Тр 140х100х6 520мм.SLDPRT
Solidworks/Тр кв 40х40х2 520мм.SLDPRT
Solidworks/rev2 Сборка рекламного щита.SLDASM
Solidworks/Тр кв 40х40х2 3905мм.SLDPRT
Solidworks/Лист 25 Р4 2 шт.SLDPRT
Solidworks/Решетчатый настил.SLDPRT
Solidworks/Тр кв 40х40х2 1271мм.SLDPRT
Solidworks/Уг 40х40х4 2157 мм.SLDPRT
Solidworks/Тр кв 40х40х2 1305мм.SLDPRT
