Кассета (клетка) для транспортировки газовых баллонов (2шт) 1900 х 1000 х 670 мм

Кассета (клетка) для транспортировки газовых баллонов (2шт) 1900 х 1000 х 670 мм

100

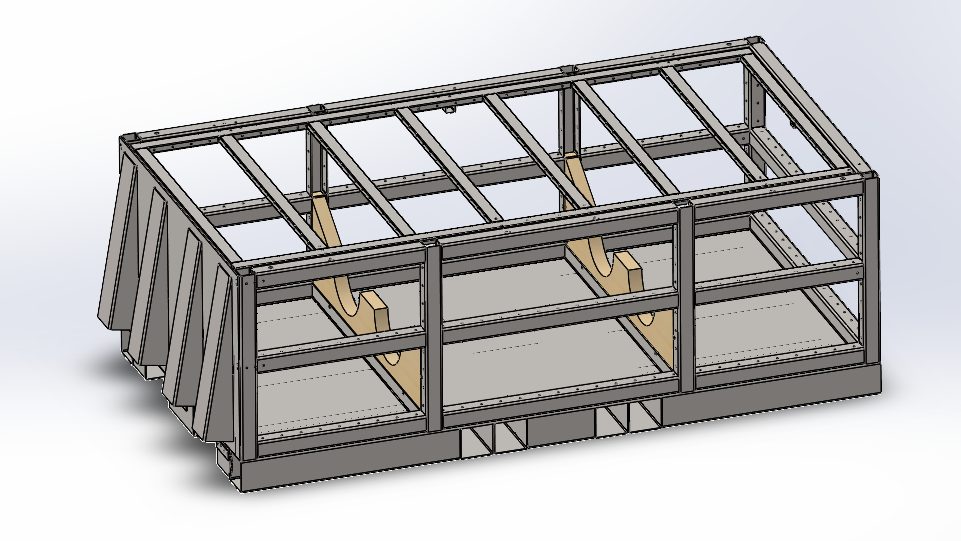

Кассета (клетка) для транспортировки газовых баллонов (2шт) 1900 х 1000 х 670, используется для безопасной транспортировки баллонов.

3D Модели клетка (кассета)

Автор

Сергей

Дата

18.04.2023

Язык

Русский

Состав

Общий вид , файлы в формате DXF 2013г., SOLIDWORKS 2020 и т.д.

Софт

SolidWorks 2020 Как открыть?

Содержимое архива

КАССЕТА (клетка) для транспортировки газовых баллонов (2шт) 670 х 1000 х 1900 мм
- труба 3 х 50 х 50 х 510 мм №3.1 левая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 510 мм №1 левая - 2шт.SLDPRT
- труба 3 х 50 х 50 х 575 мм №1 правая - 1шт.IGS
- труба 3 х 100 х 100 х 500 мм - двойная для трубореза.SLDPRT
- труба 3 х 50 х 50 х 561 мм - 8шт.IGS
- труба 3 х 50 х 50 х 510 мм №3.2 левая - 1шт.SLDPRT
- труба 2 х 30 х 30 х 40 мм - 7шт.IGS
- труба 3 х 100 х 100 х 1900 мм - 2шт.IGS
- труба 3 х 50 х 50 х 510 мм №2 правая - 2шт.IGS
- Развертка - лист рефлённый 2,5 х 696 х 896 мм - 1шт.DXF
- труба 3 х 100 х 100 х 1000 мм №1 - 2шт.IGS
- труба 3 х 50 х 50 х 575 мм №3 - 2шт.SLDPRT
- труба 3 х 100 х 100 х 500 мм - двойная для трубореза.IGS
- труба 3 х 50 х 50 х 510 мм №3.2 правая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 706 мм №1 левая - 1шт.IGS
- труба 1,5 х 20 х 40 х 1840 мм №2 - 1шт.SLDPRT
- труба 3 х 50 х 50 х 706 мм №2 левая - 1шт.IGS
- труба 3 х 50 х 50 х 575 мм №1 левая - 1шт.SLDPRT
- лист рефлённый 2,5 х 544 х 896 мм - 1шт.SLDPRT
- труба 3 х 50 х 50 х 510 мм №3.2 правая - 1шт.IGS
- труба 3 х 50 х 50 х 510 мм №1 правая - 2шт.SLDPRT
- труба 3 х 50 х 50 х 706 мм №3 правая - 1шт.SLDPRT
- труба 1,5 х 20 х 40 х 815 мм №2 - 4шт.SLDPRT
- Развертка - лист рефлённый 2,5 х 544 х 896 мм - 1шт.DXF.fs.bmp
- труба 3 х 50 х 50 х 706 мм №2 правая - 1шт.IGS
- Развертка - деревянная вставка.DXF
- труба 3 х 50 х 50 х 510 мм №3.1 левая - 1шт.IGS
- труба 3 х 50 х 50 х 510 мм №2 левая - 2шт.SLDPRT
- труба 2 х 30 х 30 х 40 мм - 7шт.SLDPRT
- труба 3 х 50 х 50 х 706 мм №1 правая - 1шт.IGS
- труба 3 х 50 х 50 х 575 мм №1 левая - 1шт.IGS
- Развертка - прокладка для петли 3,0 х 28 х 100 мм - 3шт.DXF.fs.bmp
- труба 3 х 50 х 50 х 706 мм №3 левая - 1шт.IGS
- труба 3 х 50 х 50 х 510 мм №3.1 правая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 914 мм №1 - 1шт.IGS
- труба 1,5 х 20 х 40 х 815 мм №2 - 4шт.IGS
- Развертка - лист рефлённый 2,5 х 570 х 988 мм - 1шт.DXF
- труба 3 х 50 х 50 х 914 мм №3 - 1шт.SLDPRT
- труба 3 х 100 х 100 х 1000 мм №2 - 2шт.IGS
- Развертка - лист рефлённый 2,5 х 496 х 896 мм - 1шт.DXF
- Развертка - лист рефлённый 2,5 х 696 х 896 мм - 1шт.DXF.fs.bmp
- труба 1,5 х 20 х 40 х 1840 мм №2 - 1шт.IGS
- ПРОГРАММЫ
  - Т 3,0 х 100 х 100
    - труба 3 х 100 х 100 х 500 мм - двойная.zzx
    - труба 3 х 100 х 100 х 834 мм №2 - 1шт.zzx
    - труба 3 х 100 х 100 х 834 мм №1 - 1шт.zzx
    - труба 3 х 100 х 100 х 1000 мм №2 - 2шт.zzx
    - труба 3 х 100 х 100 х 1900 мм - 2шт.zzx
    - труба 3 х 100 х 100 х 1000 мм №1 - 2шт.zzx
  - Т 1,5 х 20 х 40
    - труба 1,5 х 20 х 40 х 815 мм №1 - 2шт.zzx
    - труба 1,5 х 20 х 40 х 1840 мм №1 - 1шт.zzx
    - труба 1,5 х 20 х 40 х 1840 мм №2 - 1шт.zzx
    - труба 1,5 х 20 х 40 х 815 мм №2 - 4шт.zzx
    - труба 1,5 х 20 х 40 х 815 мм №3 - 2шт.zzx
  - РЛ 2,5 мм
    - рефлёнеый лист 2.5 мм.lxds
  - Т 3,0 х 50 х 50
    - труба 3 х 50 х 50 х 510 мм №2 правая - 2шт.zzx
    - труба 3 х 50 х 50 х 510 мм №3.1 правая - 1шт.zzx
    - труба 3 х 50 х 50 х 510 мм №1 правая - 2шт.zzx
    - труба 3 х 50 х 50 х 706 мм №3 правая - 1шт.zzx
    - труба 3 х 50 х 50 х 706 мм №2 правая - 1шт.zzx
    - труба 3 х 50 х 50 х 510 мм №1 левая - 2шт.zzx
    - труба 3 х 50 х 50 х 914 мм №2 - 1шт.zzx
    - труба 3 х 50 х 50 х 912 мм - 2шт.zzx
    - труба 3 х 50 х 50 х 575 мм №3 - 2шт.zzx
    - труба 3 х 50 х 50 х 706 мм №1 правая - 1шт.zzx
    - труба 3 х 50 х 50 х 914 мм №3 - 1шт.zzx
    - труба 3 х 50 х 50 х 211 мм - 2шт.zzx
    - труба 3 х 50 х 50 х 706 мм №3 левая - 1шт.zzx
    - труба 3 х 50 х 50 х 575 мм №1 правая - 1шт.zzx
    - труба 3 х 50 х 50 х 510 мм №3.1 левая - 1шт.zzx
    - труба 3 х 50 х 50 х 914 мм №1 - 1шт.zzx
    - труба 3 х 50 х 50 х 575 мм №2 - 4шт.zzx
    - труба 3 х 50 х 50 х 510 мм №3.2 правая - 1шт.zzx
    - труба 3 х 50 х 50 х 561 мм - 8шт.zzx
    - труба 3 х 50 х 50 х 706 мм №2 левая - 1шт.zzx
    - труба 3 х 50 х 50 х 706 мм №1 левая - 1шт.zzx
    - труба 3 х 50 х 50 х 575 мм №1 левая - 1шт.zzx
    - труба 3 х 50 х 50 х 510 мм №3.2 левая - 1шт.zzx
    - труба 3 х 50 х 50 х 510 мм №2 левая - 2шт.zzx
  - Л 3,0 мм
    - прокладка для петли 3,0 х 120 х 120 мм - 4шт.lxds
  - Т 2,0 х 30 х 30
    - труба 2 х 30 х 30 х 40 мм - 7шт.zzx
  - Дерево
    - Развертка - деревянная вставка.lxds
- лист рефлённый 2,5 х 570 х 988 мм - 1шт.SLDPRT
- труба 3 х 50 х 50 х 510 мм №3.2 левая - 1шт.IGS
- труба 3 х 100 х 100 х 500 мм - 4шт.SLDPRT
- труба 3 х 50 х 50 х 575 мм №2 - 4шт.IGS
- труба 3 х 50 х 50 х 706 мм №1 правая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 510 мм №2 левая - 2шт.IGS
- труба 3 х 50 х 50 х 914 мм №1 - 1шт.SLDPRT
- труба 3 х 100 х 100 х 1000 мм №1 - 2шт.SLDPRT
- труба 3 х 100 х 100 х 1900 мм - 2шт.SLDPRT
- труба 3 х 100 х 100 х 834 мм №1 - 1шт.IGS
- труба 3 х 50 х 50 х 211 мм - 2шт.IGS
- Сборка двери Кассеты.SLDASM
- труба 3 х 50 х 50 х 510 мм №1 правая - 2шт.IGS
- труба 1,5 х 20 х 40 х 815 мм №3 - 2шт.IGS
- труба 3 х 50 х 50 х 561 мм - 8шт.SLDPRT
- труба 1,5 х 20 х 40 х 1840 мм №1 - 1шт.SLDPRT
- труба 3 х 50 х 50 х 706 мм №3 правая - 1шт.IGS
- труба 3 х 50 х 50 х 706 мм №2 левая - 1шт.SLDPRT
- деревянная вставка.SLDPRT
- труба 3 х 50 х 50 х 510 мм №2 правая - 2шт.SLDPRT
- труба 3 х 50 х 50 х 575 мм №3 - 2шт.IGS
- лист рефлённый 2,5 х 696 х 896 мм - 1шт.SLDPRT
- Развертка - прокладка для петли 3,0 х 28 х 100 мм - 3шт.DXF
- труба 3 х 50 х 50 х 706 мм №2 правая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 211 мм - 2шт.SLDPRT
- труба 1,5 х 20 х 40 х 815 мм №3 - 2шт.SLDPRT
- труба 3 х 50 х 50 х 706 мм №3 левая - 1шт.SLDPRT
- труба 1,5 х 20 х 40 х 815 мм №1 - 2шт.SLDPRT
- Развертка - лист рефлённый 2,5 х 544 х 896 мм - 1шт.DXF
- труба 3 х 100 х 100 х 1000 мм №2 - 2шт.SLDPRT
- труба 3 х 50 х 50 х 575 мм №2 - 4шт.SLDPRT
- Развертка - лист рефлённый 2,5 х 570 х 988 мм - 1шт.DXF.fs.bmp
- труба 1,5 х 20 х 40 х 1840 мм №1 - 1шт.IGS
- труба 3 х 50 х 50 х 510 мм №3.1 правая - 1шт.IGS
- труба 3 х 50 х 50 х 914 мм №3 - 1шт.IGS
- труба 1,5 х 20 х 40 х 815 мм №1 - 2шт.IGS
- Развертка - лист рефлённый 2,5 х 496 х 896 мм - 1шт.DXF.fs.bmp
- труба 3 х 50 х 50 х 510 мм №1 левая - 2шт.IGS
- труба 3 х 100 х 100 х 834 мм №1 - 1шт.SLDPRT
- лист рефлённый 2,5 х 496 х 896 мм - 1шт.SLDPRT
- труба 3 х 50 х 50 х 575 мм №1 правая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 912 мм - 2шт.SLDPRT
- прокладка для петли 3,0 х 28 х 100 мм - 3шт.SLDPRT
- труба 3 х 100 х 100 х 834 мм №2 - 1шт.SLDPRT
- труба 3 х 50 х 50 х 912 мм - 2шт.IGS
- труба 3 х 50 х 50 х 914 мм №2 - 1шт.SLDPRT
- Развертка - деревянная вставка.DXF.fs.bmp
- труба 3 х 100 х 100 х 834 мм №2 - 1шт.IGS
- труба 3 х 100 х 100 х 500 мм - 4шт.IGS
- труба 3 х 50 х 50 х 706 мм №1 левая - 1шт.SLDPRT
- труба 3 х 50 х 50 х 914 мм №2 - 1шт.IGS
