Чертежи металлоконструкции "Комплекс приёмки, очистки и сушки зерна. Автоприем в один проезд".
Полная разработка металлоконструкции здания.

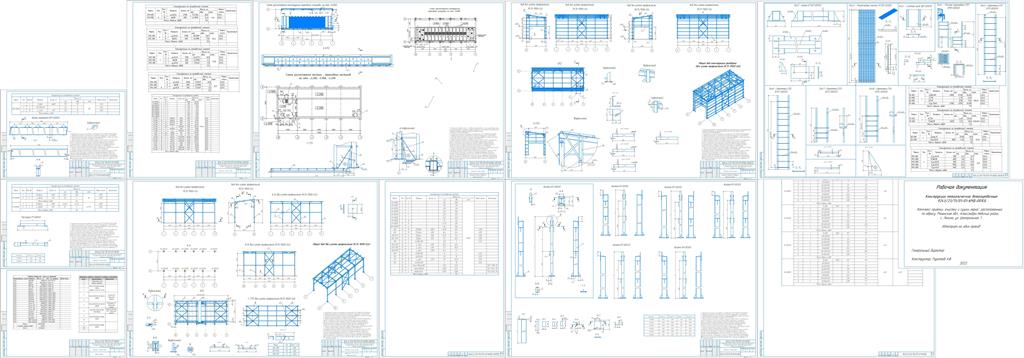

Проект (КМД) на 13 листах:
1. Титульный лист
2. Общие сведения: сводная ведомость стали по профилям, ведомость рабочих чертежей основного комплекта.

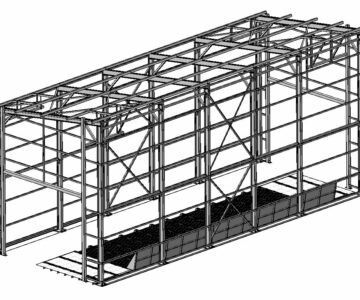

3, 4. Навес в осях, разрезы стальной металлоконструкции.
5, 6. Чертеж колонны К1. Сборочный, деталировки, спецификация.
7. Чертежи распорки Р1. Сборочный, деталировки, спецификация.
8. Чертежи балки покрытия БП1. Сборочный, деталировки, спецификация.
9, 10 . Чертеж в осях конструкций фахверка, стеновых ограждений.
11, 12, 13 . Чертежи и схемы расположения конструкций проездной площадки и отбойника.. Сборочный, деталировки, спецификация.
Настоящий проект предназначен для сооружения стальных конструкций промышленного цеха.
Состав: Металлические конструкции (КМД)
