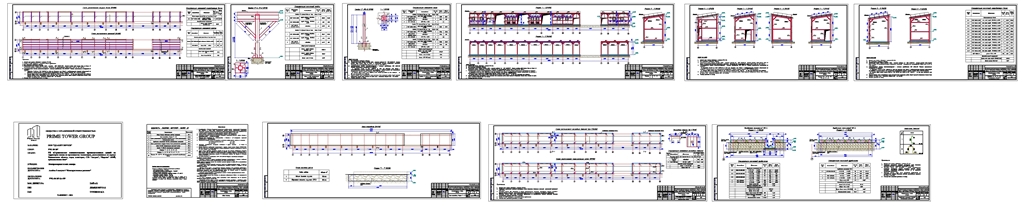

Компрессорная и вент. камера (КР)

Габаритные размеры основного производственного здания 73,0 х 60,0 м
в осях. Здание пяти пролетное с пролетом 12 метров. Шаг колонн по крайним
рядам – 6 метров, по средним рядам колонн – 12 метров. Здание состоит из 2-ух антисейсмических отсеков габаритами 60 х 60 метров и высотой 10,23
метра до низа стропильной конструкции в осях «А»-«М» - «1»-«11.1» и 12 х
60 метров высотой 10,23 метра до низа стропильной конструкции в осях «А»-«М» - «11.1»-«13». Блоки разделены между собой антисейсмическим швом
шириной 1 м.
Конструктивные решения металлоконструкций приняты в увязке с
архитектурно-строительными и объемно-планировочными решениями.
Каркас здания решен в виде ряда стальных рам, состоящих из колонн
постоянного сечения и ригелей.
Колонны, ригеля и подстропильная балка изготовлены из сварных
двутавров постоянного сечения.
Сопряжение стоек фахверка с фундаментами − жесткое;
Сопряжение колонн и ригелей -шарнирное на болтах нормальной
точности;
Сопряжение ригелей между собой – жесткое соединение на
высокопрочных болтах с предварительным натяжением.
Сопряжение колонн с фундаментами выполнено жестким;
Связи по колоннам – из прутка Ø30мм, по кровле – пруток Ø30мм и
трубы Ø159x4мм.
Расчет стальных конструкций здания выполнен с учетом данных по
нагрузкам, приведенным на листе 5.1 данного комплекта чертежей КМ.
Расчет конструкций каркаса здания произведен на эксплуатационные,
технологические и атмосферные нагрузки в соответствии с КМК2.01.07-96,
изм.1 («Нагрузки и воздействия»).
Все несущие металлоконструкции каркаса здания запроектированы из
сталей марок С345, распорки и связи из сталей марок С255.
Все заводские соединения – сварные. Монтажные соединения
металлоконструкций выполняются на болтах нормальной точности и на
монтажной сварке электродами Э50 по ГОСТ 9467-75.
