Проект компрессорной станции топливного газа PGS

0
0
41
2
0

Общие указания

1. Настоящий комплект на здание "Комплектная компрессорная станция топливного газа PGS" выполнен на основании технических требований и должен рассматриваться совместно с чертежами марки "ЭОМ".

2. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

3. Разделом АОВ предусматривается:
- автоматизация работы вытяжных вентиляционных систем В1 и В2 (блока укрытия компрессорной), В3 и В4 (блока электрощитовой) от шкафа управления ЩУВ-1;
- автоматизация работы клапанов естественной приточной вентиляции Кл.1 и Кл.2 (блока укрытия компрессорной), Кл.3 и Кл.4 (блока электрощитовой) от шкафа управления ЩУВ-1 - открытие Кл.1 и Кл.2 при пуске В1 и В2, открытие Кл.3 при пуске В3 и/или В4, В5. Открытие Кл.4 при подаче питания на щит ЩУВ-1, закрытие - при пожаре;
- автоматическое отключение вытяжным систем В1 ... В4 при пожаре;
- автоматическое отключение отопительных агрегатов А1 и А2 при пожаре;
- автоматическое отключение кондиционеров К1.1 и К1.2 при пожаре;
- автоматическое включение систем В1, В2, В3, В4 по сигналам от термостатов при повышении температуры в блоке >35°С, отключение при +31°С;
- автоматическое включение системы В1 (блока укрытия компрессорной) по сигналу от газоанализатора (10% НКПР);
- включение систем В1, В3, В4 от кнопок управления у входа;
- включение систем А1, А2, А3, А4, А5, А6 при достижении температуры +6°С. Поддерживается +10°С.

4. Для управления вентилятором В5 (удаления продуктов тушения после пожара) предусмотрен щит управления ЩУВ-2. Пуск вентилятора В5 осуществляется от кнопочного поста перед входом в помещение аппаратной. При пуске вентилятора В5 автоматически открываются клапана Кл.3 и Кл.4. Пуск вентилятора В5 выполнять только после подачи питающего напряжения на щит ЩУВ-1 (в электрощитовой).

5. Сеть автоматизации выполнена кабелями с медными жилами не распространяющими горение с низким дымовыделением (нг-LS). Указания по прокладке кабеля даны на соответствующих чертежах.

6. Сечение, марку и длину трасс см. кабельный журнал.

7. Питающую и распределительную сеть напряжением 0.4 кВ смотри раздел "ЭОМ".



Автор
user-8128930
Дата
22.09.2023
Язык
Русский
Состав

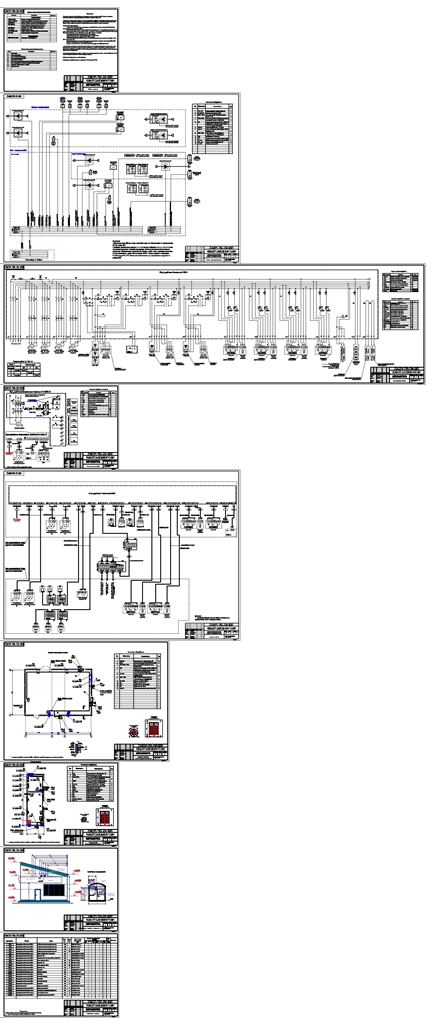

Общие данные, Схема функциональная, Схема электрическая, Схема внешних соединений, Расположение оборудования, Кабельный журнал, Спецификация
Софт
AutoCAD 2010 Как открыть?
