Корпус закрытого распределительного устройства

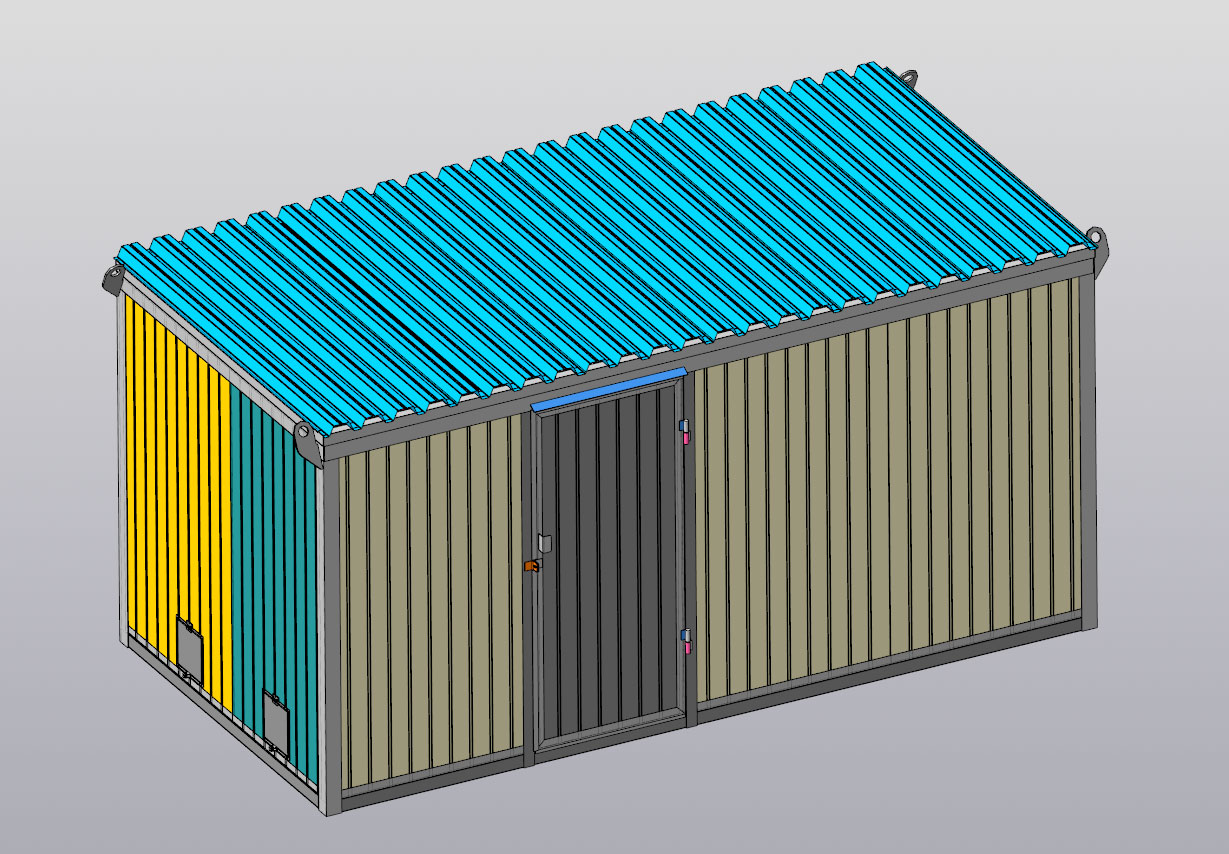

Комплект КД на корпус распределительного устройства, может использоваться как бытовка, имеет цельнометаллический каркас, стены и крыша обшиты сэндвич-панелями толщиной 50мм. 2300*4500*2200

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка

Софт: КОМПАС-3D 17

Файлы:
Корпус РУ/
Корпус РУ/ВЭП.023.010.005 Плинтус продольный средний.m3d
Корпус РУ/ВЭП.023.010.006 Полоса под петлю.m3d
Корпус РУ/ВЭП.023.120.000 Рамка/
Корпус РУ/ВЭП.023.120.000 Рамка/ВЭП.023.120.000 Рамка спецификация.spw
Корпус РУ/ВЭП.023.120.000 Рамка/ВЭП.023.120.001 Балка продольная.m3d
Корпус РУ/ВЭП.023.120.000 Рамка/ВЭП.023.120.000 Рамка.cdw
Корпус РУ/ВЭП.023.120.000 Рамка/ВЭП.023.120.000 Рамка.a3d
Корпус РУ/ВЭП.023.120.000 Рамка/ВЭП.023.120.002 Балка поперечная.cdw
Корпус РУ/ВЭП.023.120.000 Рамка/ВЭП.023.120.002 Балка поперечная.m3d
Корпус РУ/Петля дверная D25 L132/
Корпус РУ/Петля дверная D25 L132/Петля дверная D25 L132 (2).m3d
Корпус РУ/Петля дверная D25 L132/Петля дверная D25 L132 (1).m3d
Корпус РУ/ВЭП.023.010.000 СБ Корпус распределительного устройства Сборочный чертеж.pdf
Корпус РУ/ВЭП.023.010.016 Козырек короткий.m3d
Корпус РУ/ВЭП.023.010.021 Стеновая панель .m3d
Корпус РУ/ВЭП.023.010.000 СБ Корпус распределительного устройства Сборочный чертеж.cdw
Корпус РУ/ВЭП.023.010.002 Плинтус вертикальный.m3d
Корпус РУ/ВЭП.023.010.009 Кровельная панель.cdw
Корпус РУ/ВЭП.023.010.000 Корпус распределительного устройства.spw
Корпус РУ/ВЭП.023.010.001 Плинтус продольный длинный.m3d
Корпус РУ/ВЭП.023.010.019 Уголок крепления изоляторов.m3d
Корпус РУ/ВЭП.023.010.004 Плинтус продольный короткий.m3d
Корпус РУ/ВЭП.023.010.010 Кровельная панель.m3d
Корпус РУ/Стеновая панель 2050х1200х50.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.000 Рамка.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.032.001 Стойка.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.031.006 Проушина замка.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.040.001 Стеновая панель.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.005 Нащельник.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.042.000 Рамка.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.031.004 Нащельник.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.042.003 Нащельник.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.006 Ручка.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.031.006 Проушина замка.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.040.000 Дверь малая.spw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.004 Нащельник.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.042.001 Балка.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.031.001 Стойка.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.003 Нащельник.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.000 Рамка.spw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.040.000 Дверь малая.a3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.040.000 Дверь малая.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.040.001 Стеновая панель.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.000 Рамка.a3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.042.001 Балка.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.032.001 Стойка.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.001 Балка.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.042.000 Рамка.spw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.002 Нащельник.m3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.042.000 Рамка.a3d
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.041.001 Балка.cdw
Корпус РУ/ВЭП.008.040.000 Дверь малая/ВЭП.008.031.001 Стойка.cdw
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.017 Швеллер продольный короткий.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.000 Каркас корпуса распределительного устройства.pdf
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.011 Швеллер продольный средний.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.004 Балка продольная верхняя.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.008 Упор поперечный.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.010 Швеллер поперечный.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.001 Балка продольная.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.016 Проушина.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.003 Стойка.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.009 Упор продольный длинный.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.011 Швеллер продольный.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.000 Каркас корпуса распределительного устройства.cdw
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.007 Лист малый.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.005 Балка поперечная верхняя.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.014 Упор продольный короткий.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.018 Швеллер продольный длинный.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.006 Лист большой.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.015 Упор продольный короткий.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.000 Каркас корпуса распределительного устройства.spw
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.016 Проушина.cdw
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.002 Балка поперечная.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.012 Уголок двери.m3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.000 Каркас распределительного устройства.a3d
Корпус РУ/ВЭП.023.110.000 Каркас ЗРУ/ВЭП.023.110.013 Уголок двери.m3d
Корпус РУ/ВЭП.023.010.015 Стеновая панель.m3d
Корпус РУ/ВЭП.023.010.008 Кровельная панель.m3d
Корпус РУ/ВЭП.023.010.003 Плинтус поперечный.m3d
Корпус РУ/ВЭП.023.010.014 Стеновая панель.cdw
Корпус РУ/ВЭП.023.010.011 Проушина замка.m3d
Корпус РУ/ВЭП.023.010.011 Проушина замка.cdw
Корпус РУ/ВЭП.023.010.012 Стеновая панель.m3d
Корпус РУ/ВЭП.023.130.000 Люк/
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.000 Люк.cdw
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.004 Полоса.m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.008 Проушина.m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.000 Люк.a3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.001 Лист.cdw
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.000 Люк.spw
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.003 Полоса.m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.007 Проушина.m3d
Корпус РУ/ВЭП.023.130.000 Люк/Петля ПН5-60/
Корпус РУ/ВЭП.023.130.000 Люк/Петля ПН5-60/Петля ПН5-60(ось).m3d
Корпус РУ/ВЭП.023.130.000 Люк/Петля ПН5-60/Петля ПН5-60.a3d
Корпус РУ/ВЭП.023.130.000 Люк/Петля ПН5-60/Петля ПН5-60(2).m3d
Корпус РУ/ВЭП.023.130.000 Люк/Петля ПН5-60/Петля ПН5-60(1).m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.008.055.007 Проушина.cdw
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.001 Лист.m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.002 Полоса.m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.005 Подкладка.m3d
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.008.055.008 Проушина.cdw
Корпус РУ/ВЭП.023.130.000 Люк/ВЭП.023.130.006 Полоса.m3d
Корпус РУ/ВЭП.023.010.009 Кровельная панель.m3d
Корпус РУ/ВЭП.023.010.010 Кровельная панель.cdw
Корпус РУ/ВЭП.023.010.000 Корпус распределительного устройства.a3d
Корпус РУ/Профиль Н57-750-0,6 ГОСТ 24045-94.m3d
Корпус РУ/ВЭП.023.140.000 Рамка изоляторов/
Корпус РУ/ВЭП.023.140.000 Рамка изоляторов/ВЭП.023.140.000 Рамка изоляторов.a3d
Корпус РУ/ВЭП.023.140.000 Рамка изоляторов/ВЭП.023.140.002 Труба.m3d
Корпус РУ/ВЭП.023.140.000 Рамка изоляторов/ВЭП.023.140.000 Рамка изоляторов.cdw
Корпус РУ/ВЭП.023.140.000 Рамка изоляторов/ВЭП.023.140.001 Труба.m3d
Корпус РУ/ВЭП.023.140.000 Рамка изоляторов/ВЭП.023.140.000 Рамка изоляторов.spw
Корпус РУ/ВЭП.023.010.012 Стеновая панель.cdw
Корпус РУ/ВЭП.023.010.013 Стеновая панель.m3d
Корпус РУ/ВЭП.023.010.014 Стеновая панель.m3d
Корпус РУ/ВЭП.023.010.015 Стеновая панель.cdw
Корпус РУ/ВЭП.008.060.000-02 Рама электрощитка/
Корпус РУ/ВЭП.008.060.000-02 Рама электрощитка/ВЭП.008.060.000-02 Рама электрощитка.a3d
Корпус РУ/ВЭП.008.060.000-02 Рама электрощитка/ВЭП.008.060.000-02 Рама электрощитка.cdw
Корпус РУ/ВЭП.008.060.000-02 Рама электрощитка/ВЭП.008.060.002-02 Труба.m3d
Корпус РУ/ВЭП.008.060.000-02 Рама электрощитка/ВЭП.008.060.001-02 Труба.m3d
Корпус РУ/ВЭП.008.060.000-02 Рама электрощитка/ВЭП.008.060.000-02 Рама электрощитка спецификация.spw
Корпус РУ/ВЭП.023.010.013 Стеновая панель.cdw
Корпус РУ/ВЭП.023.010.008 Кровельная панель.cdw
Корпус РУ/ВЭП.023.010.017 Полоса.m3d
Корпус РУ/ВЭП.023.010.007 Труба.m3d
Корпус РУ/ВЭП.023.010.021 Стеновая панель.cdw
