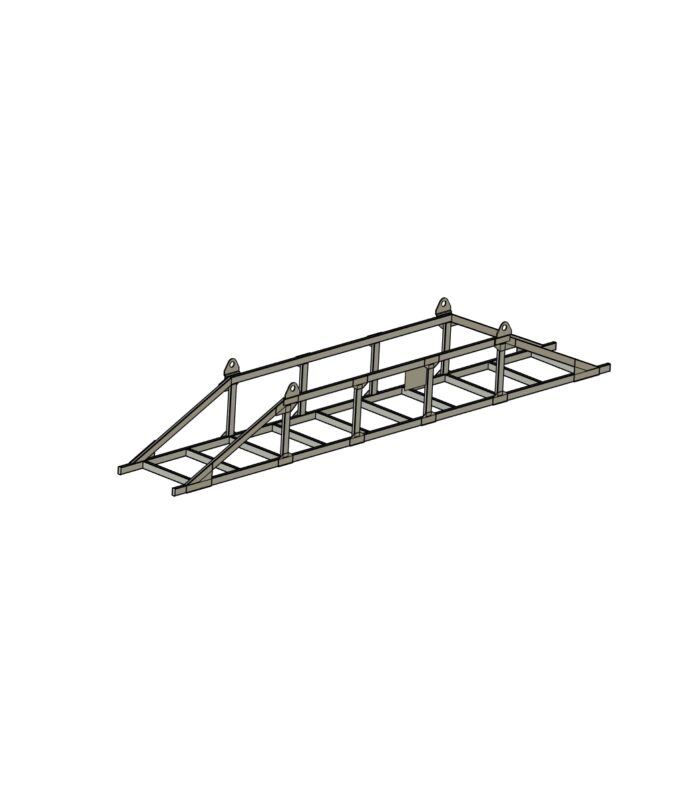

Корзина для Al профилей грузоподъемность 1500 кг

Корзина для хранения и транспортировки алюминиевых профилей после экструзии.
Реальные габаритные размеры: 863х861,6х6008 мм, размеры даны согласно ТЗ.
3D модели выполнены с деталировкой, масштаб 1:1. Сборка состоит из 1 сборочной единицы (также приложена) и 3 деталей. Моделирование твердотельное. Медели с историей построения.

3D Модели г/п 1500 кг Корзина для профилей

Автор

Tarakan

Дата

17.10.2024

Язык

Русский

Состав

Корзина (СБ) - 3Д модель сборки, спецификация, чертеж электронный + сборка в формате STP: 1. Стенка (СБ) - 2 ед. - 3Д модель сборки, спецификация, чертеж электронный: 1.1 Косынка 1 (4 ед.) - 3Д модель детали, чертеж электронный; 1.2 Косынка 2 (2 ед.) - 3Д модель детали, чертеж электронный; 1.3 Косынка 3 (2 ед.) - 3Д модель детали, чертеж электронный; 1.4 Балка (2 ед.) - 3Д модель детали, чертеж электронный; 1.5 Лист 4,0х40х80 ГОСТ 19903-2015 (2 ед.) - 3Д модель детали в составе СБ; 1.6 Труба 80х40х3,0 ГОСТ 8645-68, L540 мм (4 ед.) - 3Д модель детали в составе СБ; 1.7 Труба 80х40х3,0 ГОСТ 8645-68, L3040 мм (4 ед.) - 3Д модель детали в составе СБ; 1.8 Труба 80х40х3,0 ГОСТ 8645-68, L6000 мм (4 ед.) - 3Д модель детали в составе СБ; 2. Ухо (4 ед.) - 3Д модель детали, чертеж электронный; 3. Лист 1,0х210х297 ГОСТ 19903-2015 (1 ед.) - 3Д модель детали в составе СБ; 4. Труба 80х40х3,0 ГОСТ 8645-68, L720 мм (10 ед.) - 3Д модель детали в составе СБ.
