Кожух дизельного генератора

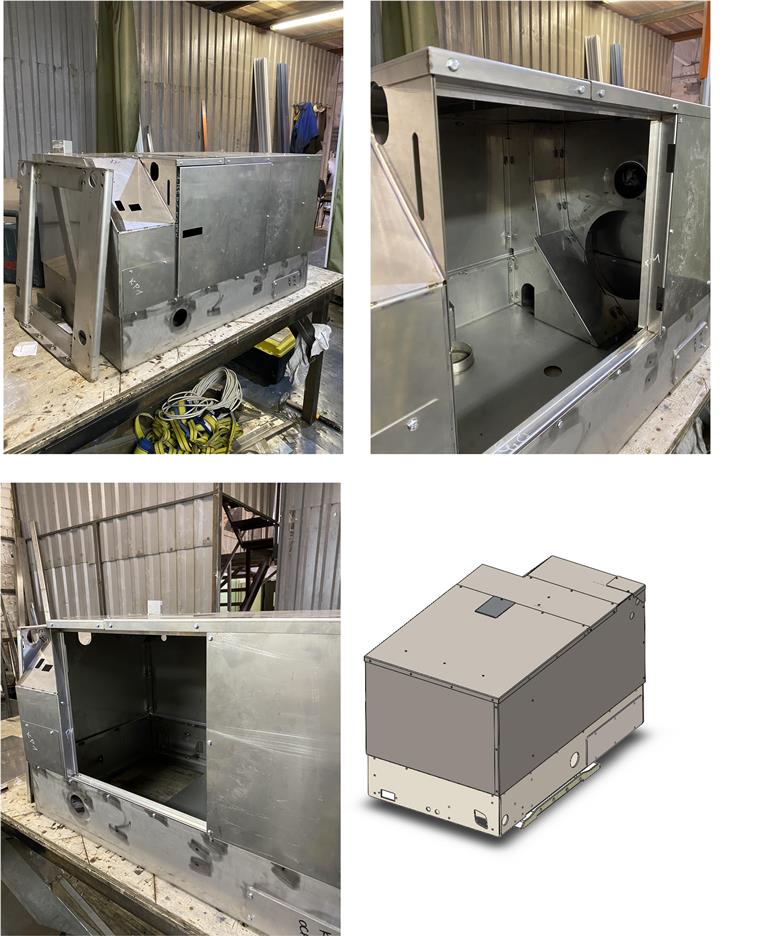

Шумопоглащающий кожух дизельного генератора, выполненный из листового металла. Высота-632,5 мм; Длина-1042 мм; Ширина-610 мм.

Состав: 3D Сборка, деталировка, развертка, лазерная резка, гибка, сварка

Софт: SolidWorks 2019

Файлы:

Каталог
Строительство
Металлоконструкции
Кожух дизельного генератора

Т-профиль-кожух.SLDPRT

У-1.sldprt

Кольцо-основание.SLDPRT

и-1.sldprt

Элемент-1.SLDASM

э-1.sldprt

Крышка-3-кожух.SLDPRT

Панель-3.SLDPRT

Панель-2-кожух.SLDPRT

Крышка-1-кожух.SLDPRT

У-2.sldprt

э-2.sldprt

р4.sldprt

Крышка-2-основание.SLDASM

р3.sldprt

Крепеж.SLDPRT

Уголок 10х10.SLDPRT

Основание.SLDPRT

Элемент-2.SLDASM

Панель-5-кожух.SLDPRT

К-1.sldasm

Кожух диз. генератора.SLDASM

п-1.sldprt


Крышка-2.SLDPRT


Уголок-1-кожух.SLDPRT

Опора-3-1.SLDPRT

Панель-1-кожух.SLDPRT

Элемент-3.SLDASM

Пластина-1-основание.SLDPRT

Опора-2.SLDPRT

р1.sldprt

Панель-3-кожух.SLDASM

П-Профиль-1.SLDPRT

Прототип-2.SLDPRT

Сборка1.SLDASM

Заглушка-1-основание.SLDPRT

Опора-3-2.SLDPRT


Рамка-1-кожух.SLDPRT

П-2.sldprt

Радиус-пластина-1.SLDPRT

Крышка-1-основание.SLDPRT

Пластина-1.SLDPRT

Основание^Кожух диз. генератора.sldasm

Радиус-пластина-2.SLDPRT


Дверь-1-кожух.SLDPRT

Радиус-пластина-3.SLDPRT

Панель-4-кожух.SLDPRT

Рамка-1-сб-кожух.sldasm

Опора-1.SLDPRT

Z-профиль-1.SLDPRT

Радиус-пластина-4.SLDPRT

Развертка кд/

Развертка кд/1шт_304_1,5_Радиус-пластина-3.DXF

Развертка кд/1шт_304_1,5_Уголок-1-кожух.DXF

Развертка кд/1шт_304_1,5_р1.DXF

Развертка кд/1шт_304_1,5_Т-профиль-кожух.DXF

Развертка кд/1шт_304_5_Z-профиль-1.DXF

Развертка кд/1шт_304_1,5_Заглушка-1-панель-3.DXF

Развертка кд/1шт_304(м)_1,5мм_Дверь-1-кожух.DXF.fs.bmp

Развертка кд/1шт_304_1,5_э-2.DXF

Развертка кд/1шт_304_5_У-2.DXF

Развертка кд/1шт_304_1,5_Радиус-пластина-4.DXF

Развертка кд/1шт_304_1,5_Пластина-1-основание.DXF

Развертка кд/1шт_304_1,5_Радиус-пластина-1.DXF

Развертка кд/1шт_304_5_п-1.DXF

Развертка кд/1шт_304_1,5_Крышка-1-кожух.DXF

Развертка кд/1шт_304_5_Основание.DXF

Развертка кд/1шт_304_1,5_Радиус-пластина-2.DXF

Развертка кд/1шт_304_1,5_Панель-2-кожух.DXF

Развертка кд/1шт_304_5_Крышка-2.DXF

Развертка кд/1шт_304_1,5_Панель-1-кожух.DXF

Развертка кд/1шт_304_5_Опора-3-2.DXF

Развертка кд/1шт_304_1,5_Дверь-1-кожух.DXF

Развертка кд/1шт_304_1,5_Пластина-1.DXF

Развертка кд/1шт_304_5_Заглушка-1-основание.DXF

Развертка кд/1шт_304_1,5_Панель-4-кожух.DXF

Развертка кд/1шт_304_1,5_р3.DXF

Развертка кд/1шт_430(м)_5мм_У-2.DXF.fs.bmp

Развертка кд/1шт_304_5_У-1.DXF

Развертка кд/1шт_304_5_П-2.DXF

Развертка кд/1шт_304_5_Опора-1.DXF

Развертка кд/1шт_304_1,5_р2.DXF

Развертка кд/1шт_304_5_Опора-2.DXF

Развертка кд/1шт_304_1,5_Крышка-3-кожух.DXF

Развертка кд/1шт_304_5_и-1.DXF

Развертка кд/1шт_304_5_Крышка-1-основание.DXF

Развертка кд/1шт_304_1,5_Кольцо-основание.DXF

Развертка кд/1шт_304_1,5_Панель-3.DXF

Развертка кд/1шт_304_1,5_э-1.DXF

Развертка кд/1шт_304_5_Опора-3-1.DXF

Развертка кд/1шт_304_1,5_Ручка-1.DXF

Развертка кд/1шт_304_1,5_р4.DXF

Развертка кд/1шт_304_1,5_Панель-5-кожух.DXF

Подставка-основание.sldasm

Радиус-1.SLDPRT

р2.sldprt

Прототип-1.SLDPRT

Ручка-1.SLDPRT

Заглушка-1-панель-3.SLDPRT
