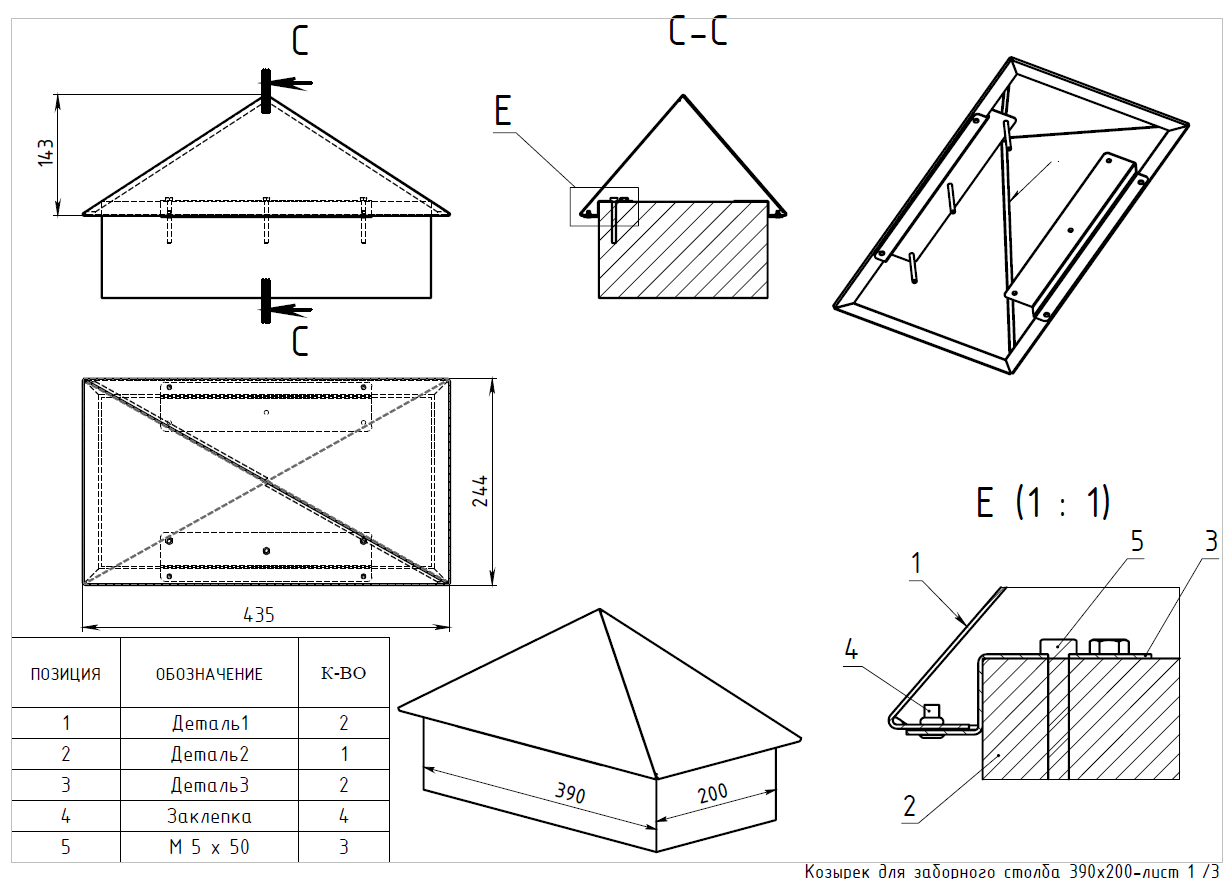

Козырек (из листовой стали) для заборного столба 390х200.

Изделие из листовой стали 1мм, материал Ст3. Козырек используется для забора на улице, потому с антивандальной целью для демонтажа потребуется иметь дрель. Заклепки желательно использовать тип "сталь-сталь".
Количество сварки минимизировано до прихваток - сплошные швы не рекомендуются.

Модель создавалась специально под промышленные возможности:
1. раскрой из листа (желательно лазерный);
2. гибка с ЧПУ;
3. сборка с использованием сварки;
4. порошковая покраска

При монтаже потребуется клепальный инструмент.

Модель не преследует целей максимальной параметризации.

Состав: 3D Сборка с эскизом для гибки и сборки, контура для раскроя Язык документа

Софт: SolidWorks 2015

Файлы:

Каталог / Строительство / Металлоконструкции / Козырек (из листовой стали) для заборного столба 390х200.

Деталь1_1ммСт3_2шт.DXF
Деталь3_1ммСт3_2шт.DXF
Сборка1.IGS
Сборка1.PDF
Сборка1.SLDASM
Сборка1.SLDDRW
Болт_А_7805-70.SLDPRT
Деталь1.SLDPRT
Деталь2.SLDPRT
Деталь3.SLDPRT
Заклепка.SLDPRT
