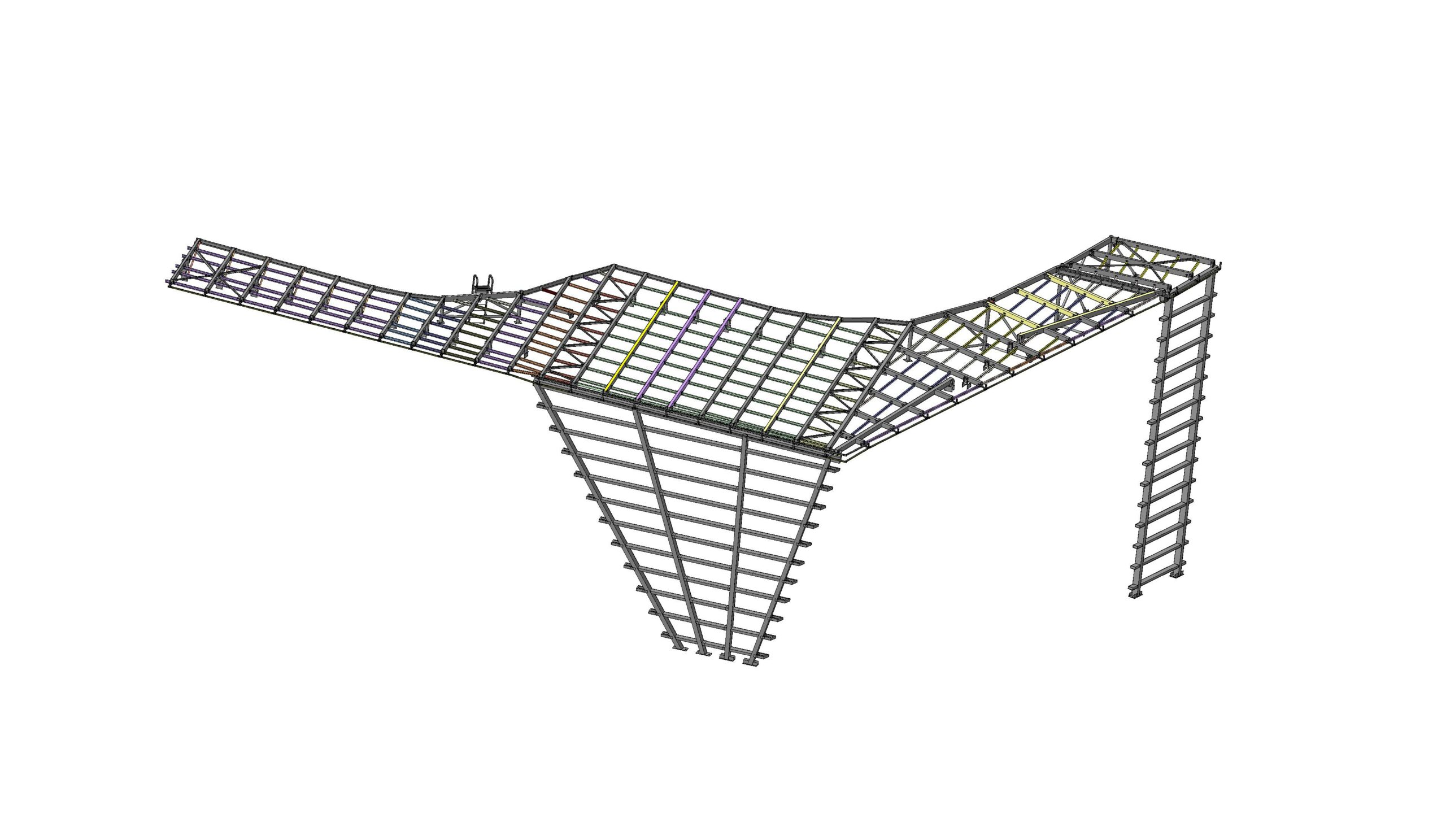

Козырек (навес) в г. Минске

Общие указания см. лист 1 чертежей 15.034.0.01-КМ3, УП "Минскпроекта".
Данный комплект чертежей см. совместно с 17.1117 КМД.
2. Технические решения, принятые в рабочем проекте, соответствуют требованиям
экологических, санитарно-гигиенических, противопожарных и других действующих
норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию
объекта при соблюдении предусмотренных в проекте мероприятий.
3. Сварные соединения, материалы для сварки, соответствующие сталям должны
соответствовать требованиям СТБ EN 1090-2-2013, ТКП EN 1993-2009,
СТБ EN 1011-1-2009.
Заводские швы всех элементов выполнять полуавтоматической сваркой в среде
углекислого газа.
Монтажные швы выполнять ручной сваркой электродами типа Э-46 по
ГОСТ 9467-75*.
Все неоговоренные конструктивные сварные швы принять по минимальной
толщине свариваемых элементов.
Минимальные размеры и форму угловых швов принимать по п.12.8 и
табл.38 СНиП II-23-81*. Минимальная длина угловых швов - 50 мм.
Все стыковые швы выполнять с полным проваром и с применением выводных
планок.
Равнопрочные стыковые швы следует проверять физическими методами
контроля качества.
Контроль и требования к качеству сварных соединений должен производится
с учетом требований СТБ ISO 3834.
Сварку в пределах холоднодеформированных зон гнутых профильных труб
выполнять с учетом требований п. 4.14 ТКП EN 1993-1-8
4. Соединения на болтах класса прочности 5.6 без контролируемого натяжения
должны соответствовать указаниям СТБ EN 1090-2-2013 р-л 5.6, ТКП EN 1993-2009,
СТБ EN 15048-1-2009. Болты и гайки должны иметь маркировку классов прочности.
5. Профнастил к балкам покрытия крепить в каждой волне с помощью оцинкованных
кровельных саморезов с шайбой и резиновой прокладкой РТ 6.3х25 DIN 7504K.
Соединение листов профнастила между собой по длине выполнять с помощью
комбинированных заклепок ЗК-12-4,5 с шагом 400мм.
6. Изготовление и монтаж металлоконструкций производить в соответствии с:
- СТБ EN 1090-2-2013 "Возведение стальных и алюминиевых конструкций. Часть 2.
Технические требования к стальным конструкциям";
- ТКП 45-5.04-121-2009 "Стальные строительные конструкции. Правила
изготовления"- в части требований не приведенных в СТБ EN 1090-2-2013 ;
- ТКП 45-5.04-41-2006 "Стальные конструкции. Правила монтажа" - в части
требований не приведенных в СТБ EN 1090-2-2013 ;
7. Монтаж конструкций следует производить по утвержденному проекту
производства монтажных работ.
8. Все монтажные крепления, прихватки, временные приспособления после окончания
монтажа должны быть сняты, а места приварки зачищены.
9. Подготовку металлических поверхностей к окрашиванию производить в
соответствии с СТБ EN 1090-2-2013, СТБ ISO 8501, СТБ ISO 8503. Поверхности
металлоконструкций, подлежащие подготовке перед окрашиванием, не должны иметь
заусенцев, сварочных брызг, прожогов, остатков флюса.
10. Все металлоконструкции козырька на заводе-изготовителе должны быть
защищены от коррозии:
- грунтовкой эпоксидной двухкомпонентной РЕМ-ПОКС 2К за два раза:
-толщина 1-го слоя грунтовки 110 мкм;
-толщина 2-го слоя грунтовки 100 мкм;
- эмалью акриловой двухкомпонентной РЕМ-КРИЛ 2К RAL 7021 за один раз:
-толщина 1-го слоя эмали 50 мкм.
11. В монтажных стыках и узлах, а также в местах, с нарушенным покрытием,
антикоррозионная защита металлоконтрукций должна быть восстановлена после
окончания всех монтажных работ.
12. Профилированный настил изготавливать из листового проката с двухсторонним
цинковым покрытием.
13. Все детали промаркировать в соответствии с названием на чертежах

Состав: 3D Сборка, чертежи

Софт: КОМПАС-3D 16

Файлы:
козырек/
козырек/Кр7/
козырек/Кр7/Кр7-1.m3d
козырек/Кр7/Кр7-3.m3d
козырек/Кр7/Кр7.a3d
козырек/Кр7/Кр7-2.m3d
козырек/Б2-2/
козырек/Б2-2/б2-2-1.m3d
козырек/Б2-2/Б2-2.a3d
козырек/Б1-31/
козырек/Б1-31/Б1-31.a3d
козырек/Б1-31/Б1-31-1.m3d
козырек/Б1-31/Б1-31-3.m3d
козырек/Б1-31/Б1-31-2.m3d
козырек/П3-1/
козырек/П3-1/П3-1-5.m3d
козырек/П3-1/П3-1-4.m3d
козырек/П3-1/П3-1-3.m3d
козырек/П3-1/П3-1-1.m3d
козырек/П3-1/П3-1-2.m3d
козырек/П3-1/П3-1.a3d
козырек/Б1-8-4.m3d
козырек/Б1-2.a3d
козырек/Б1-1-5 (тр50х50х4).m3d
козырек/Б1-33/
козырек/Б1-33/Б1-33-8.m3d
козырек/Б1-33/Б1-33а.a3d
козырек/Б1-33/Б1-33-1.m3d
козырек/Б1-33/Б1-33-4.m3d
козырек/Б1-33/Б1-33-2.m3d
козырек/Б1-33/Б1-33-6.m3d
козырек/Б1-33/Новая папка/
козырек/Б1-33/Б1-33.a3d
козырек/Б1-33/Б1-33-7.m3d
козырек/Б1-33/Б1-33-3.m3d
козырек/Б1-33/Б1-33-5.m3d
козырек/с1.m3d
козырек/Б1-8-1.m3d
козырек/б1-37/
козырек/б1-37/Б1-37-2.m3d
козырек/б1-37/Б1-37.a3d
козырек/б1-37/Б1-37-1.m3d
козырек/Кр2/
козырек/Кр2/Кр2 + с1.a3d
козырек/Кр2/Кр2-2.m3d
козырек/Кр2/Кр2-3.m3d
козырек/Кр2/Кр2-1.m3d
козырек/Кр2/Кр2.a3d
козырек/Б1-7-2.m3d
козырек/б1-23/
козырек/б1-23/Б1-23 (под лоток2).a3d
козырек/б1-23/Б1-23а-1.m3d
козырек/б1-23/Б1-23-5.m3d
козырек/б1-23/Б1-23-7.m3d
козырек/б1-23/под кронштейн 23.cdw
козырек/б1-23/Б1-23-7 +б1-1-13.a3d
козырек/б1-23/Б1-23.a3d
козырек/б1-23/Б1-23-8.m3d
козырек/б1-23/Б1-23а.a3d
козырек/б1-23/Б1-23-1.m3d
козырек/б1-23/Б1-23-6.m3d
козырек/Б1-15/
козырек/Б1-15/Б1-15-1.m3d
козырек/Б1-15/Б1-15.a3d
козырек/Б1-6.a3d
козырек/Б1-13/
козырек/Б1-13/Б1-13.a3d
козырек/Б1-13/Б1-13-2.m3d
козырек/Б1-13/Б1-13-1.m3d
козырек/Б1-1.a3d
козырек/Б1-1-12.m3d
козырек/Кр10/
козырек/Кр10/Кр10-3.m3d
козырек/Кр10/Кр10-4.m3d
козырек/Кр10/Кр10+.a3d
козырек/Кр10/Новая папка/
козырек/Кр10/Кр10.a3d
козырек/Кр10/Кр10-1.m3d
козырек/Кр10/Кр10-2.m3d
козырек/Б3-2/
козырек/Б3-2/Б3-2-3.m3d
козырек/Б3-2/Чертеж.cdw
козырек/Б3-2/Б3-2-1.m3d
козырек/Б3-2/Б3-2 + балки.a3d
козырек/Б3-2/Б3-2.a3d
козырек/Б3-2/Б3-2-2.m3d
козырек/Б1-1-16.m3d
козырек/Б1-34/
козырек/Б1-34/Б1-34-5.m3d
козырек/Б1-34/Б1-34-2.m3d
козырек/Б1-34/Б1-34-3.m3d
козырек/Б1-34/Б1-34-1.m3d
козырек/Б1-34/Б1-34.a3d
козырек/Б1-34/Б1-34-4.m3d
козырек/Б1-24/
козырек/Б1-24/Б1-24-1.m3d
козырек/Б1-24/Б1-24 а.a3d
козырек/Б1-24/Б1-24.a3d
козырек/Б1-24/Б1-24а-1.m3d
козырек/Б1-19/
козырек/Б1-19/Б1-19-2.m3d
козырек/Б1-19/Б1-19-1.m3d
козырек/Б1-19/Б1-19.a3d
козырек/кр8/
козырек/кр8/кр8-1.m3d
козырек/кр8/Кр8.a3d
козырек/кр8/кр8-3.m3d
козырек/кр8/кр8-2.m3d
козырек/Б1-1-1.m3d
козырек/чертежи/
козырек/чертежи/Проек к согласованию/
козырек/чертежи/Проек к согласованию/лист 4.cdw
козырек/чертежи/Проек к согласованию/Листы 72 100 БАЛКИ последнее.cdw
козырек/чертежи/Проек к согласованию/Листы 24-29 Рм4+Рм5+Кр4.cdw
козырек/чертежи/Проек к согласованию/Листы 44-65 БАЛКИ Б1-1 - Б1-11, Б1-13, Б3-1.cdw
козырек/чертежи/Проек к согласованию/Книга1.xlsx
козырек/чертежи/Проек к согласованию/Мл15.m3d
козырек/чертежи/Проек к согласованию/листы17-20, 20.1 Рм3; Рм2; Рм6; Рм1.cdw
козырек/чертежи/Проек к согласованию/листы 21 -23-23.10 Кр1; Кр2; Кр8, Кр14, Кр14а, Кр15.cdw
козырек/чертежи/Проек к согласованию/листы 10-16 Рм4, Рм5.cdw
козырек/чертежи/Проек к согласованию/Листы 9 План балок связи 03.12.2017.cdw
козырек/чертежи/Проек к согласованию/Листы 72 100 БАЛКИ.cdw
козырек/чертежи/Проек к согласованию/ПДФ/
козырек/чертежи/Проек к согласованию/ПДФ/Листы 44-65 БАЛКИ Б1-1 - Б1-11, Б1-13, Б3-1.pdf
козырек/чертежи/Проек к согласованию/ПДФ/лист 4.pdf
козырек/чертежи/Проек к согласованию/ПДФ/Листы 65 - 71 БАЛКИ.pdf
козырек/чертежи/Проек к согласованию/ПДФ/Листы 9 План балок.pdf
козырек/чертежи/Проек к согласованию/ПДФ/Листы 30 -43 БАЛКИ Б1-15 Б1-21; Б1-33.pdf
козырек/чертежи/Проек к согласованию/ПДФ/листы 10-16 Рм4, Рм5.pdf
козырек/чертежи/Проек к согласованию/ПДФ/лист 1-8.pdf
козырек/чертежи/Проек к согласованию/ПДФ/Листы 24-29 Рм4+Рм5+Кр4.pdf
козырек/чертежи/Проек к согласованию/ПДФ/листы17-20, 20.1 Рм3; Рм2; Рм6; Рм1.pdf
козырек/чертежи/Проек к согласованию/ПДФ/Листы 72 100 БАЛКИ.pdf
козырек/чертежи/Проек к согласованию/ПДФ/листы 21 -23-23.10 Кр1; Кр2; Кр8, Кр14, Кр14а, Кр15.pdf
козырек/чертежи/Проек к согласованию/Листы 65 - 71 БАЛКИ.cdw
козырек/чертежи/Проек к согласованию/Листы 30 -43 БАЛКИ Б1-15 Б1-21; Б1-33.cdw
козырек/чертежи/Проек к согласованию/Листы 9 План балок.cdw
козырек/С2-2/
козырек/С2-2/С2-2-1.m3d
козырек/С2-2/С2-2.a3d
козырек/С2-2/С2-2-2.m3d
козырек/С2-2/С2-2-1а.m3d
козырек/Б1-3-1.m3d
козырек/Б1-4.a3d
козырек/Б1-5-1.m3d
козырек/Кр5/
козырек/Кр5/Кр5-1.m3d
козырек/Кр5/Кр5.a3d
козырек/Кр5/Кр5-2.m3d
козырек/Б1-9/
козырек/Б1-9/Б1-9-4.m3d
козырек/Б1-9/Б1-9-1.m3d
козырек/Б1-9/Б1-9.a3d
козырек/Б1-9/Б1-9-2.m3d
козырек/Б1-9/Б1-9-3.m3d
козырек/П2-1/
козырек/П2-1/П2-1-3.m3d
козырек/П2-1/П2-1-2.m3d
козырек/П2-1/П2-1.a3d
козырек/П2-1/П2-1-1.m3d
козырек/Б1-21/
козырек/Б1-21/Б1-21-1.m3d
козырек/Б1-21/Б1-21-4.m3d
козырек/Б1-21/Б1-21-3.m3d
козырек/Б1-21/Б1-21.a3d
козырек/Б1-21/Б1-21-2.m3d
козырек/Б1-21/автокад плазма/
козырек/Б1-21/автокад плазма/Б1-21-2.dxf
козырек/Б1-21/автокад плазма/Б1-21-2.frw
козырек/Б1-21/автокад плазма/Б1-21-4.dwg
козырек/Б1-21/автокад плазма/Б1-21-5.dwg
козырек/Б1-21/автокад плазма/Б1-21-4.dxf
козырек/Б1-21/автокад плазма/Б1-21-5.dxf
козырек/Б1-21/автокад плазма/Б1-21-3.dxf
козырек/Б1-21/автокад плазма/Б1-21-3.dwg
козырек/Б1-21/автокад плазма/Б1-21-2.dwg
козырек/Б1-21/Б1-21-6.m3d
козырек/Б1-21/Б1-21-5.m3d
козырек/Кр12/
козырек/Кр12/Кр12 для чертежа.a3d
козырек/Кр12/Кр12-2.m3d
козырек/Кр12/Кр12-4.m3d
козырек/Кр12/Кр12.a3d
козырек/Кр12/Кр12-3.m3d
козырек/Кр12/Кр12-1.m3d
козырек/Б1-1-14.m3d
козырек/Б1-25/
козырек/Б1-25/Б1-25.a3d
козырек/Б1-25/Б1-25-1.m3d
козырек/Б1-25/Новая папка/
козырек/Б1-25/Б1-25а-1.m3d
козырек/Б1-25/Б1-25 а.a3d
козырек/б1-38/
козырек/б1-38/Б1-38.a3d
козырек/б1-38/Б1-38-1.m3d
козырек/Б1-10/
козырек/Б1-10/Б1-10-4.m3d
козырек/Б1-10/Б1-10-5.m3d
козырек/Б1-10/Б1-10.a3d
козырек/Б1-10/Б1-10-3.m3d
козырек/Б1-10/Б1-10-1.m3d
козырек/Б1-1.m3d
козырек/Б1-1-2 тр.m3d
козырек/Сборка.a3d
козырек/Б1-8-3.m3d
козырек/Кр1/
козырек/Кр1/Кр1; Кр2; Кр8.cdw
козырек/Кр1/Кр1.cdw
козырек/Кр1/12.10.2017/
козырек/Кр1/12.10.2017/Кр1; Кр2; Кр3(1).jpg
козырек/Кр1/12.10.2017/Кр1; Кр2; Кр3(2).jpg
козырек/Кр1/12.10.2017/Кр1; Кр2; Кр3(3).jpg
козырек/Кр1/Кр1.a3d
козырек/Кр1/Кр1; Кр2; Кр3.cdw
козырек/Кр1/Кр1-3.m3d
козырек/Кр1/Кр1-1.m3d
козырек/Кр1/Кр1-2.m3d
козырек/Кр1/Кр1-4.m3d
козырек/Ноль.m3d
козырек/Р6/
козырек/Р6/рм6-6 разв.dwg
козырек/Р6/Рм6-6 седло.m3d
козырек/Р6/р6-3.m3d
козырек/Р6/р6-2.m3d
козырек/Р6/рм6-5 разв.dwg
козырек/Р6/р6.a3d
козырек/Р6/р6-7.m3d
козырек/Р6/р6-5 разв.m3d
козырек/Р6/р6-6.m3d
козырек/Р6/р6-4 разв.m3d
козырек/Р6/р6-8.m3d
козырек/Р6/р6-4.m3d
козырек/Р6/р6-5.m3d
козырек/Р6/рм6-4 разв.frw
козырек/Р6/р6-1.m3d
козырек/Р6/рм6-4 разв.dwg
козырек/с2-6/
козырек/с2-6/с2-6-3.m3d
козырек/с2-6/С2-6.a3d
козырек/с2-6/с2-6-2.m3d
козырек/с2-6/с2-6-1.m3d
козырек/Б1-27/
козырек/Б1-27/Б1-27-1.m3d
козырек/Б1-27/Б1-27.a3d
козырек/Б1-22/
козырек/Б1-22/Б1-22-1.m3d
козырек/Б1-22/Б1-22-2.m3d
козырек/Б1-22/Б1-22-3.m3d
козырек/Б1-22/Б1-22.m3d
козырек/Б1-22/Б1-22.a3d
козырек/с2-4/
козырек/с2-4/С2-4-2.m3d
козырек/с2-4/С2-4.a3d
козырек/с2-4/С2-4-1.m3d
козырек/Б1-1-12 + 13.a3d
козырек/Кр11/
козырек/Кр11/Кр11-2.a3d.m3d
козырек/Кр11/Кр11-3.a3d.m3d
козырек/Кр11/Кр11-1.a3d
козырек/Кр11/Кр11-1.a3d.m3d
козырек/Кр11/Кр11-4.a3d.m3d
козырек/Б1-29/
козырек/Б1-29/Б1-29-1.m3d
козырек/Б1-29/Б1-29.a3d
козырек/П2-2/
козырек/П2-2/П2-2-1.m3d
козырек/П2-2/П2-2-2.m3d
козырек/П2-2/П2-2.a3d
козырек/б2-1/
козырек/б2-1/б2-1-3.m3d
козырек/б2-1/Б2-1.a3d
козырек/б2-1/б2-1-1.m3d
козырек/б2-1/б2-1-2.m3d
козырек/Р2.m3d
козырек/р2-1/
козырек/р2-1/Кл1.a3d
козырек/р2-1/Р2-2.m3d
козырек/р2-1/Р2-1.a3d
козырек/р2-1/Р2-2 заглушка.m3d
козырек/р2-1/Р2-3.m3d
козырек/Б1-8-2 загл.m3d
козырек/Б1-2-1.m3d
козырек/с1/
козырек/с1/с1-1.m3d
козырек/с1/с1-7.m3d
козырек/с1/с1-3.m3d
козырек/с1/с1-5.m3d
козырек/с1/с1-4.m3d
козырек/с1/с1-6.m3d
козырек/с1/с1-2.m3d
козырек/Б1-1-9.m3d
козырек/Кр14/
козырек/Кр14/Кр14а.a3d
козырек/Кр14/Кр14-1.m3d
козырек/Кр14/Кр14.a3d
козырек/Б3-1/
козырек/Б3-1/Б3-1-3.m3d
козырек/Б3-1/Б3-1-6.m3d
козырек/Б3-1/Б3-1-11.m3d
козырек/Б3-1/Б3-1-8.m3d
козырек/Б3-1/Б3-1.a3d
козырек/Б3-1/Б3-1а.a3d
козырек/Б3-1/Б3-1-2.m3d
козырек/Б3-1/Б3-1-7.m3d
козырек/Б3-1/Б3-1 c шв.a3d
козырек/Б3-1/Б3-1-4.m3d
козырек/Б3-1/Б3-1-5.m3d
козырек/Б3-1/Б3-1-9.m3d
козырек/Б3-1/Б3-1-1.m3d
козырек/Б3-1/Б3-1-10.m3d
козырек/Б1-1 (под лоток).a3d
козырек/Б1-26/
козырек/Б1-26/Б1-26а-3.m3d
козырек/Б1-26/Б1-26 а.a3d
козырек/Б1-26/Б1-26а-2.m3d
козырек/Б1-26/Б1-26.a3d
козырек/Б1-26/Б1-26а-1.m3d
козырек/Б1-26/Б1-26-1.m3d
козырек/Б1-26/Б1-25 а.a3d
козырек/Б1-12/
козырек/Б1-12/Б1-12-5.m3d
козырек/Б1-12/Б1-12.a3d
козырек/Б1-12/Б1-12-9.m3d
козырек/Б1-12/Б1-12-2.m3d
козырек/Б1-12/Б1-12-10.m3d
козырек/Б1-12/Плазма/
козырек/Б1-12/Плазма/Б1-12-5.dwg
козырек/Б1-12/Плазма/Б1-12-3.dxf
козырек/Б1-12/Плазма/Б1-12-6.dwg
козырек/Б1-12/Плазма/Б1-12-9.dxf
козырек/Б1-12/Плазма/Б1-12-5.dxf
козырек/Б1-12/Плазма/Б1-12-10.dxf
козырек/Б1-12/Плазма/Б1-12-10.dwg
козырек/Б1-12/Плазма/Б1-12-6.dxf
козырек/Б1-12/Плазма/Б1-12-8.dxf
козырек/Б1-12/Плазма/Б1-12-8.dwg
козырек/Б1-12/Плазма/Б1-12-9.dwg
козырек/Б1-12/Плазма/Б1-12-3.dwg
козырек/Б1-12/Б1-12-1.m3d
козырек/Б1-12/Б1-12-6.m3d
козырек/Б1-12/Б1-12-8.m3d
козырек/Б1-12/Б1-12-3.m3d
козырек/С2-1/
козырек/С2-1/С2-1-2.m3d
козырек/С2-1/С2-1-1а.m3d
козырек/С2-1/С2-1-4.m3d
козырек/С2-1/С2-1-1.m3d
козырек/С2-1/С2-1.a3d
козырек/С2-1/С2-1-3.m3d
козырек/С2-1/С2-1-5.m3d
козырек/кр9/
козырек/кр9/кр9-3.m3d
козырек/кр9/кр9-1.m3d
козырек/кр9/кр9-6.m3d
козырек/кр9/кр9-2.m3d
козырек/кр9/кр9-4.m3d
козырек/кр9/Кр9.a3d
козырек/кр9/кр9-5.m3d
козырек/П3/
козырек/П3/П3-4.a3d
козырек/П3/П3-8-1.m3d
козырек/П3/П3-5.a3d
козырек/П3/П верх.m3d
козырек/П3/П3-6.a3d
козырек/П3/П3-11.a3d
козырек/П3/П3-7-1.m3d
козырек/П3/П-12-1.m3d
козырек/П3/П-14-1.m3d
козырек/П3/П-11-1.m3d
козырек/П3/П3-13.a3d
козырек/П3/П3-9-1.m3d
козырек/П3/П3-15.a3d
козырек/П3/П3-4-1.m3d
козырек/П3/П3-3-1.m3d
козырек/П3/П-10-1.m3d
козырек/П3/П3-14.a3d
козырек/П3/П3-10.a3d
козырек/П3/П3-8.a3d
козырек/П3/П-13-1.m3d
козырек/П3/П3-3.a3d
козырек/П3/П3-7.a3d
козырек/П3/П3-12.a3d
козырек/П3/П3-6-1.m3d
козырек/П3/П3-5-1.m3d
козырек/П3/П-15-1.m3d
козырек/П3/П3-16.a3d
козырек/П3/П3-9.a3d
козырек/П3/П-16-1.m3d
козырек/Б1-7.a3d
козырек/Кр6/
козырек/Кр6/Кр6.a3d
козырек/Кр6/Кр6-2.m3d
козырек/Кр6/Кр6-1.m3d
козырек/Б1-17/
козырек/Б1-17/Б1-17-1.m3d
козырек/Б1-17/Б1-17.a3d
козырек/б1-14/
козырек/б1-14/Б1-14-3.m3d
козырек/б1-14/Б1-14-2.m3d
козырек/б1-14/Б1-14-4.m3d
козырек/б1-14/плазма/
козырек/б1-14/плазма/Б1-14-4.dwg
козырек/б1-14/плазма/Б1-14-3.dxf
козырек/б1-14/плазма/Б1-14-3.dwg
козырек/б1-14/плазма/Б1-14-2.dwg
козырек/б1-14/плазма/Б1-14-2..dxf
козырек/б1-14/плазма/Б1-14-4.dxf
козырек/б1-14/Б1-14.a3d
козырек/б1-14/Б1-14-1.m3d
козырек/Б1-32/
козырек/Б1-32/Б1-32.a3d
козырек/Б1-32/Б1-32-1.m3d
козырек/Б1-1-15.m3d
козырек/КР16/
козырек/КР16/кР16.m3d
козырек/П2-3/
козырек/П2-3/П2-3-2.m3d
козырек/П2-3/П2-3.a3d
козырек/П2-3/Новая папка/
козырек/П2-3/П2-3-1.m3d
козырек/Б3-3/
козырек/Б3-3/Б3-3-2.m3d
козырек/Б3-3/Б3-3-1.m3d
козырек/Б3-3/Б3-3-3.m3d
козырек/Б3-3/Б3-3 сборка.a3d
козырек/Б3-3/Б3-3 чертеж.a3d
козырек/Б3-3/Б3-3.a3d
козырек/Б3-3/Б3-3-4.m3d
козырек/Б3-3/Б3-3-6.m3d
козырек/Б3-3/Б3-3-5.m3d
козырек/Рм2/
козырек/Рм2/Рм2-5.m3d
козырек/Рм2/Рм2-3.m3d
козырек/Рм2/Рм2.a3d
козырек/Рм2/Рм2-5 седло развертка.dwl2
козырек/Рм2/Рм2-4 седло примыкающее к стойке Рм2-2.dwl
козырек/Рм2/Рм2-4 седло примыкающее к стойке Рм2-2.dwl2
козырек/Рм2/Рм2- 6 седло.m3d
козырек/Рм2/Рм2-5 седло развертка.dwg
козырек/Рм2/Рм2-6.m3d
козырек/Рм2/Рм2-4.m3d
козырек/Рм2/Рм2-6 седло развертка.dwl
козырек/Рм2/Рм2- 5 седло.m3d
козырек/Рм2/Рм2-6 седло развертка.dwl2
козырек/Рм2/Рм2-5 седло развертка.dwl
козырек/Рм2/Рм2-7.m3d
козырек/Рм2/Рм2-1.m3d
козырек/Рм2/Рм2-4 седло примыкающее к стойке Рм2-1.dwl2
козырек/Рм2/Рм2-4 седло примыкающее к стойке Рм2-2.dwg
козырек/Рм2/Рм2-8.m3d
козырек/Рм2/Рм2-4 седло примыкающее к стойке Рм2-1.dwl
козырек/Рм2/Рм2-6 седло развертка.dwg
козырек/Рм2/Рм2-4 седло к стойке Рм2-1.m3d
козырек/Рм2/Рм2-4 седло к стойке.m3d
козырек/Рм2/Рм2-2.m3d
козырек/Рм2/Рм2-4 седло примыкающее к стойке Рм2-1.dwg
козырек/Б1-1-6 (тр50х50х4).m3d
козырек/Б1-2.m3d
козырек/Б1-6-1.m3d
козырек/Б1-16/
козырек/Б1-16/Б1-16-1.m3d
козырек/Б1-16/Б1-16.a3d
козырек/Б1-3.a3d
козырек/Б1-35/
козырек/Б1-35/Б1-35-1.m3d
козырек/Б1-35/Б1-35-2.m3d
козырек/Б1-35/Б1-35.a3d
козырек/Б1-7-1.m3d
козырек/Б1-2-2.m3d
козырек/Б1-1-8 (загл 4х50х50).m3d
козырек/Б1-18/
козырек/Б1-18/Б1-18.a3d
козырек/Б1-18/Б1-18-1.m3d
козырек/Б1-18/Б1-18-2.m3d
козырек/Б1-8.a3d
козырек/Кр3/
козырек/Кр3/Кр3-2.m3d
козырек/Кр3/Кр3-5.m3d
козырек/Кр3/Кр3.a3d
козырек/Кр3/Кр3-1.m3d
козырек/Кр3/Кр3-3.m3d
козырек/Кр3/Кр3-4.m3d
козырек/Б1-4-1.m3d
козырек/Б1-11/
козырек/Б1-11/Б1-11-3.m3d
козырек/Б1-11/Б1-11-4.m3d
козырек/Б1-11/Б1-11 см.a3d
козырек/Б1-11/Б1-11.a3d
козырек/Б1-11/Б1-11-1.m3d
козырек/Б1-11/Б1-11-2.m3d
козырек/Рм1/
козырек/Рм1/Рм1-4.m3d
козырек/Рм1/Рм1-3.m3d
козырек/Рм1/Рм1-6.m3d
козырек/Рм1/Рм1-5.m3d
козырек/Рм1/Рм1-8.m3d
козырек/Рм1/Рм1-1.m3d
козырек/Рм1/Рм1-7.m3d
козырек/Рм1/Рм1.a3d
козырек/Рм1/Рм1-2.m3d
козырек/Рм1/Рм1-9.m3d
козырек/П3-2/
козырек/П3-2/П3-2.a3d
козырек/П3-2/П3-2-1.m3d
козырек/Б1-20/
козырек/Б1-20/Б1-20-2.m3d
козырек/Б1-20/Б1-20-1.m3d
козырек/Б1-20/Б1-20.a3d
козырек/Б1-1-3.m3d
козырек/Б1-30/
козырек/Б1-30/Б1-30.a3d
козырек/Б1-30/Б1-30-6.m3d
козырек/Б1-30/Б1-30-3.m3d
козырек/Б1-30/Б1-30а.a3d
козырек/Б1-30/Б1-30-7.m3d
козырек/Б1-30/Б1-30-2.m3d
козырек/Б1-30/Б1-30-4.m3d
козырек/Б1-30/Б1-30-5.m3d
козырек/Б1-30/Б1-30-1.m3d
козырек/КР17/
козырек/КР17/КР17-1.m3d
козырек/КР17/КР17-2.m3d
козырек/КР17/кР17.a3d
козырек/Б1-36/
козырек/Б1-36/Б1-36-1.m3d
козырек/Б1-36/Б1-36.a3d
козырек/Б1-36/Б1-36-2.m3d
козырек/Б1-2-3.m3d
козырек/Б1-1-7 (косынка).m3d
козырек/р5/
козырек/р5/Р5-2.m3d
козырек/р5/Рм4-11.m3d
козырек/р5/Р1-4.m3d
козырек/р5/Р1-1.m3d
козырек/р5/Рм5-9.m3d
козырек/р5/Рм5-8.m3d
козырек/р5/Рм4-18.m3d
козырек/р5/Рм4-10.m3d
козырек/р5/Р1-7.m3d
козырек/р5/Рм4.a3d
козырек/р5/Рм5-26.m3d
козырек/р5/Р5.a3d
козырек/р5/Рм4-5.m3d
козырек/р5/Р4-1.m3d
козырек/р5/Рм4, Рм5.cdw
козырек/р5/Р1-8.m3d
козырек/р5/Рм4-20.m3d
козырек/р5/Рм5-18.m3d
козырек/р5/Рм5-14.m3d
козырек/р5/Рм5-20.m3d
козырек/р5/Рм5-13.m3d
козырек/р5/Рм4-21.m3d
козырек/р5/Р5-3.m3d
козырек/р5/Р1-11.m3d
козырек/р5/Р1-9.m3d
козырек/р5/К2/
козырек/р5/К2/К2-1.m3d
козырек/р5/К2/К2.a3d
козырек/р5/К2/К2-2.m3d
козырек/р5/К2/К2-3.m3d
козырек/р5/Рм4-15.m3d
козырек/р5/Рм5-5.m3d
козырек/р5/Рм4-17.m3d
козырек/р5/Рм5-23.m3d
козырек/р5/Рм4+Рм5+Кр4.cdw
козырек/р5/К1/
козырек/р5/К1/К1-1.m3d
козырек/р5/К1/К1+пл.a3d
козырек/р5/К1/К1-3.m3d
козырек/р5/К1/К1.a3d
козырек/р5/К1/К1-2.m3d
козырек/р5/П3.m3d
козырек/р5/Р4-2.m3d
козырек/р5/Рм5-25.m3d
козырек/р5/Книга1.xlsx
козырек/р5/Рм5-16.m3d
козырек/р5/Рм5-24.m3d
козырек/р5/Рм4-3.m3d
козырек/р5/Рм5-11.m3d
козырек/р5/Рм4+Рм5+Кр4.a3d
козырек/р5/Рм5-21.m3d
козырек/р5/Рм4-4.m3d
козырек/р5/Рм5-6.m3d
козырек/р5/Рм4, Рм5.jpg
козырек/р5/Рм5-12.m3d
козырек/р5/Рм4-4а.m3d
козырек/р5/Рм4-19.m3d
козырек/р5/Рм4-13.m3d
козырек/р5/Р1-5.m3d
козырек/р5/Рм4-1.m3d
козырек/р5/Рм5.a3d
козырек/р5/Рм4-12.m3d
козырек/р5/рм5+4.cdw
козырек/р5/рм 5/
козырек/р5/рм 5/К1 черт/
козырек/р5/рм 5/К1 черт/К1-2 черт.m3d
козырек/р5/Рм5-19.m3d
козырек/р5/Рм4-16.m3d
козырек/р5/Рм4-14.m3d
козырек/р5/Рм5-22.m3d
козырек/р5/Рм5-7.m3d
козырек/р5/Р1-3.m3d
козырек/р5/Р1-6.m3d
козырек/р5/Рм4-7.m3d
козырек/р5/Рм4-8.m3d
козырек/р5/Рм5-15.m3d
козырек/р5/Рм5-17.m3d
козырек/р5/Р4-3.m3d
козырек/р5/Р5-1.m3d
козырек/р5/Рм4-9.m3d
козырек/р5/Рм4-2.m3d
козырек/р5/Рм4-6.m3d
козырек/р5/Рм4.cdw
козырек/р5/Рм5-4.m3d
козырек/р5/Рм5 и Рм4.cdw
козырек/р5/Р1-2.m3d
козырек/р5/Рм5-10.m3d
козырек/р5/Р1-10.m3d
козырек/Б1-1-4.m3d
козырек/Б1-28/
козырек/Б1-28/Б1-28-2.m3d
козырек/Б1-28/Б1-28-1.m3d
козырек/Б1-28/Б1-28-3.m3d
козырек/Б1-28/Б1-28 ааааа.a3d
козырек/Б1-28/Б1-28.a3d
козырек/Кр13/
козырек/Кр13/Кр13-2.m3d
козырек/Кр13/Кр13.a3d
козырек/Кр13/Кр13-1.m3d
козырек/с2-5/
козырек/с2-5/С2-5-1.m3d
козырек/с2-5/С2-5.a3d
козырек/Прогоны/
козырек/Прогоны/П1-19.m3d
козырек/Прогоны/П2/
козырек/Прогоны/П2/П2-5.m3d
козырек/Прогоны/П2/П2-8.m3d
козырек/Прогоны/П2/П2-4.m3d
козырек/Прогоны/П2/П2-9.m3d
козырек/Прогоны/П2/П2-6.m3d
козырек/Прогоны/П2/П2-7.m3d
козырек/Прогоны/с3-10.m3d
козырек/Прогоны/с3-6.m3d
козырек/Прогоны/П1-14.m3d
козырек/Прогоны/с3-9.m3d
козырек/Прогоны/П1-1.m3d
козырек/Прогоны/П1-12.m3d
козырек/Прогоны/П2-1.m3d
козырек/Прогоны/П1-25.m3d
козырек/Прогоны/У1.m3d
козырек/Прогоны/П1-29.m3d
козырек/Прогоны/с3-1а.m3d
козырек/Прогоны/П1-33.m3d
козырек/Прогоны/П1-30/
козырек/Прогоны/П1-30/П1-30.a3d
козырек/Прогоны/П1-30/П1-30-1.m3d
козырек/Прогоны/с3-1.m3d
козырек/Прогоны/с3-15.m3d
козырек/Прогоны/П1-22.m3d
козырек/Прогоны/П1-32-1.m3d
козырек/Прогоны/П1-24.m3d
козырек/Прогоны/с3-2а.m3d
козырек/Прогоны/П1-11.m3d
козырек/Прогоны/П1-27.m3d
козырек/Прогоны/с3-7.m3d
козырек/Прогоны/П1-31.m3d
козырек/Прогоны/П1-8.m3d
козырек/Прогоны/П1-17.m3d
козырек/Прогоны/П1-34.m3d
козырек/Прогоны/П1-26.m3d
козырек/Прогоны/с3-2.m3d
козырек/Прогоны/П1-16.m3d
козырек/Прогоны/П1-4.m3d
козырек/Прогоны/с3-14.m3d
козырек/Прогоны/П1-20.m3d
козырек/Прогоны/с3-8.m3d
козырек/Прогоны/П2-2 ПРОУШИНА.m3d
козырек/Прогоны/П1-7/
козырек/Прогоны/П1-7/П1-7-1.m3d
козырек/Прогоны/П1-7/П1-7.a3d
козырек/Прогоны/П1-7/П1-7xdd.jpg
козырек/Прогоны/П1-7/П1-7-2.m3d
козырек/Прогоны/П1-7/П1-7-3.m3d
козырек/Прогоны/П1-7/П1-7.jpg
козырек/Прогоны/П1-9/
козырек/Прогоны/П1-9/П1-9-1.m3d
козырек/Прогоны/П1-9/П1-9.a3d
козырек/Прогоны/П1-2.m3d
козырек/Прогоны/П1-6.m3d
козырек/Прогоны/П1-3.m3d
козырек/Прогоны/с3-13.m3d
козырек/Прогоны/Новая папка/
козырек/Прогоны/П1-15.m3d
козырек/Прогоны/П1-23.m3d
козырек/Прогоны/П1-28.m3d
козырек/Прогоны/с3-4.m3d
козырек/Прогоны/П1-10.m3d
козырек/Прогоны/П1-31/
козырек/Прогоны/П1-31/П1-31-1.m3d
козырек/Прогоны/П1-31/П1-31.a3d
козырек/Прогоны/П1-21.m3d
козырек/Прогоны/с3-5.m3d
козырек/Прогоны/П1-12/
козырек/Прогоны/П1-12/П1-12.a3d
козырек/Прогоны/П1-12/П1-12-1.m3d
козырек/Прогоны/П1-12/П1-12-2.m3d
козырек/Прогоны/П1-12/П1-12-3.m3d
козырек/Прогоны/с3-12.m3d
козырек/Прогоны/с3-11.m3d
козырек/Прогоны/П1-18.m3d
козырек/Прогоны/с3-3.m3d
козырек/Прогоны/П1-5.m3d
козырек/Б1-1-10.m3d
козырек/Кр15/
козырек/Кр15/Кр15-2.m3d
козырек/Кр15/Кр15-1.m3d
козырек/Кр15/Кр15-3.m3d
козырек/Кр15/Кр15.a3d
козырек/Кр15/Рм1+Кр15.a3d
козырек/Б1-5.a3d
козырек/Б1-1-11.m3d
козырек/Мл15/
козырек/Мл15/Мл15.a3d
козырек/Мл15/Мл6.m3d
козырек/Мл15/Мл7.m3d
козырек/Мл15/Мл5.m3d
козырек/Мл15/Мл8.m3d
козырек/Мл15/Мл.m3d
козырек/Мл15/Мл4а.m3d
козырек/Кр4/
козырек/Кр4/Кр4-1.m3d
козырек/Кр4/Кр4-3.m3d
козырек/Кр4/Кр4-2.m3d
козырек/Кр4/Кр4.a3d
козырек/Рм3/
козырек/Рм3/Рм3-1.m3d
козырек/Рм3/Рм3.cdw
козырек/Рм3/Рм3-4 седло.m3d
козырек/Рм3/Рм3-2.m3d
козырек/Рм3/Рм3-5 седло.m3d
козырек/Рм3/Рм3-4.m3d
козырек/Рм3/Рм3.a3d
козырек/Рм3/Шаблон седла/
козырек/Рм3/Шаблон седла/Рм3-5 разв седла.dwg
козырек/Рм3/Шаблон седла/Рм3-4 разв седла.dwg
козырек/Рм3/Рм3-3.m3d
козырек/Рм3/Рм3-6.m3d
козырек/Рм3/Рм3-7.m3d
козырек/Рм3/Рм3-5.m3d
козырек/Б1-1-13.m3d
козырек/С2-3/
козырек/С2-3/С2-3-1.m3d
козырек/С2-3/С2-3.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Навес г. Нальчик
Рейтинг: 20
Софт: AutoCAD 2015
Состав: 3D модель навеса
0
0
0
59
Навес г. Нальчик
Козырек 3400х2250х1500
Рейтинг: 50
Софт: SolidWorks 2022 SP 5.0
Состав: 3Д сборка
0
0
1
24
Козырек 3400х2250х1500
Производственное здание в г. Минск
Рейтинг: 150
Софт: AutoCAD 2017
Состав: План этажа на отм. 0.000 (М 1:
0
2
1
155
Производственное здание в г. Минск
Козырек дуговой
Рейтинг: 20
Софт: NX 11
Состав: 3D сборка
0
3
18
1160
Козырек дуговой
Автор: paash83
Дата: 2023-10-09
Просмотры: 45
Язык: Русский Язык документа
Скачать актуальную
версию КОМПАС-3D
Нет комментариев
Чтобы оставить комментарий, нужно войти на сайт
