Козырёк входной двери - 1800х1620х560(мм)

0
0
32
0
0
50

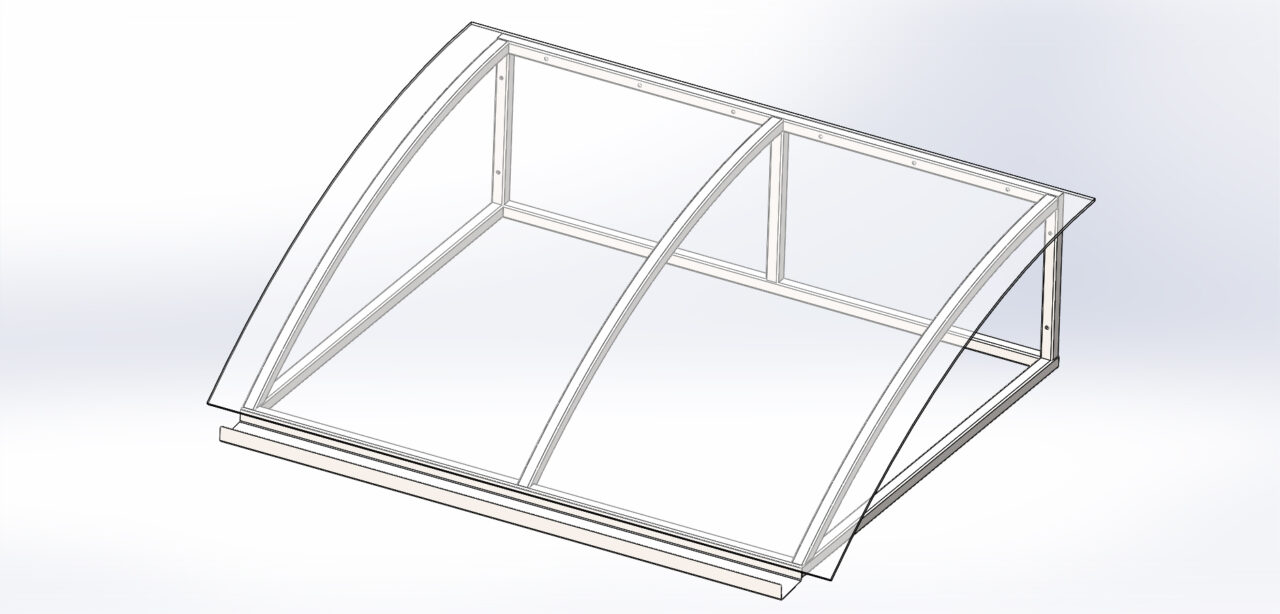

Козырёк входной двери,габаритом - 1800х1620х560(мм)
Вес изделия - 85,0кг

Представляет собой навес над дверью шириной 1800 мм.
Выполнен из профильных труб 40х40х3(мм),с торца установлен сливной швеллер с уклоном.
Сверху саморезами по металлу прикреплен лист из поликарбоната толщиной 8мм.
Отверстия в трубах можно скорректировать/убрать или сделать по месту.
Крепление к стене анкерами М10 (10шт.),на нагрузку не рассчитывал.


Сообщить о проблеме
Дата
04.02.2025
Язык
Русский
Состав
Сборка 3D
Софт
SolidWorks 2015 SP02 Как открыть?
Содержимое архива
  • ККДВ.00.000.000СБ Козырек дверной.SLDASM
  • ККДВ.00.000.000СБ Козырек дверной.STEP
  • ККДВ.00.000.000СБ Козырек дверной.x_t
  • ККДВ.00.000.001 Труба 40х40.SLDPRT
  • ККДВ.00.000.002 Труба 40х40.SLDPRT
  • ККДВ.00.000.003 Труба 40х40.SLDPRT
  • ККДВ.00.000.004 Труба 40х40.SLDPRT
  • ККДВ.00.000.005 Труба 40х40.SLDPRT
  • ККДВ.00.000.006 Труба 40х40.SLDPRT
  • ККДВ.00.000.007 Швеллер.DXF
  • ККДВ.00.000.007 Швеллер.SLDPRT
  • Лист поликарбоната Ultramarin.SLDPRT
