АлтГТУ им. И.И.Ползунова
Кафедра Строительных конструкций
курсовой проект по дисциплине "Металлические конструкции включая сварку"
На тему "Проектирование стального каркаса рабочей площадки"
Барнаул 2017
исходные данные
1. Размер рабочей площадки в плане: 18х36 м.
2. Сетка колонн: 6х12 м.
3. Технологическая нагрузка: 25 кН/м2.
4. Отметка верха настила: 10,8 м.
5. Класс бетона фундаментов В12,5
5. Район строительства г. Иркутск

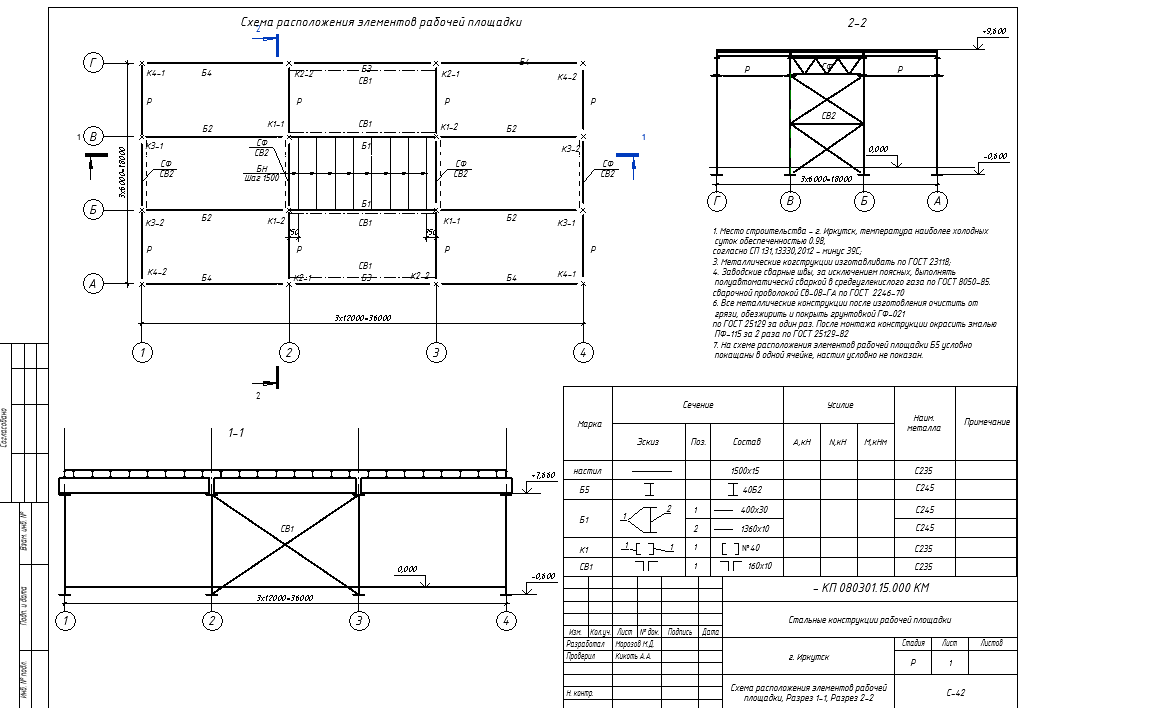

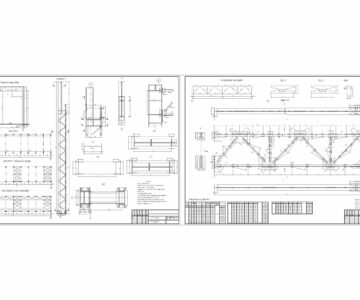

Графическая часть содержит схему расположения элементов каркаса, чертежи КМ балки настила и колонны из спаренного швеллера. Чертежи КМД главной балки из сварного двутавра и стропильной фермы из уголков, чертеж укрупнительного стыка главной балки на высокопрочных болтах.
Содержание ПЗ:
1. Данные для проектирования
2. Расчетная часть
2.1 Определение толщины и пролета стального листа
3 Расчет балки настила
4. Подбор сечения связей
5. Конструктивные решения узлов сопряжения балок в балочной клетке
6. Расчет главной балки из составного двутавра
7 Расчет центрально-сжатой сквозной колонны
8. Проектирование стропильных ферм
Список литературы
