Расчет и проектирование сосуда высокого давления (СВД)

Дальневосточный государственный технический университет
Курсовой проект на тему «Проектирование сварных конструкций»
«Расчет и проектирование сосуда высокого давления»
Владивосток 2006г

Введение 4
1. Исходные данные. 3
1.1 Цель расчета 3
1.2 Данные для расчета 4
2. Расчеты 5
2.1 Выбор конструкционных материалов 5
2.2 Расчёт корпуса на прочность 7
2.3 Расчёт крышки на прочность 8
2.4 Расчёт днища на прочность 9
2.5 Расчёт напряжений от внутреннего давления 10
2.6 Расчёт эквивалентных напряжений 12
2.7 Расчет суммарных осевых податливостей крышки 14
2.8 Расчет суммарных осевых податливостей днища 17
3. Определение размеров концевых элементов корпуса 21
3.1 Расчет массы пустого и заполненного аппарата 23
4. Выбор и обоснование способа сварки, сварочные материалы, режимы сварки и тип разделки кромок под сварку. 25
4.1 Сварка кольцевых стыков корпуса. 34
5. Расчет прочности сварных швов при статических нагрузках 38
5.1 Определение коэффициентов прочности сварных соединений 38
5.2 Расчет суммарного цикла нагружений, действующих на самое нагруженное сварное соединение. 39
Заключение 41
Литература 42

Характеристики аппарата высокого давления
1 Толщина стенки корпуса, м 0,37
2 Толщина стенки крышки, м 0,32
3 Толщина стенки днища, м 0,32
4 Наружный диаметр крышки, м 7,00
5 Наружный диаметр корпуса, м 2,5

В результате проведенной работы были рассчитаны: обечайки, крышка, днище, фланцы и уплотнения.
В процессе выполнения данного курсового проекта был рассчитан и спроектирован сосуд высокого давления по исходным данным. Были получены геометрические и прочностные характеристики. Рассчитаны и вы-браны сварочные швы для элементов сосуда высокого давления.

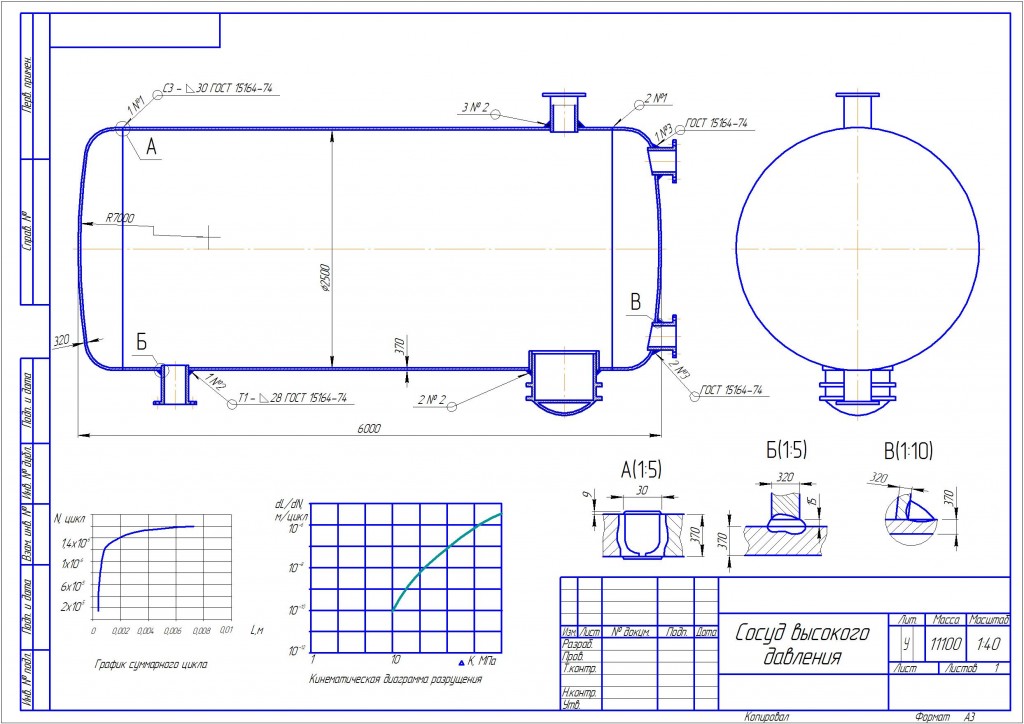

Состав: Пояснительная, чертеж с общим видом сосуда, сварочными швами Язык документа

Софт: КОМПАС-3D 14

Файлы:
Готово/
Готово/Курсовой сварка.doc
Готово/Чертеж.cdw
Готово/Thumbs.db
Готово/KOMPAS - Чертеж.pdf
Готово/Чертеж.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: walf
Дата: 2014-03-29
Просмотры: 5529
3 комментария
    1

    Здравствуйте, а есть 3D модель этой конструкции в компасе?

      2

      в архиве нет. работа 2006 года, да и самому ее сделать не сложно

      3

      добрый день, модели нет, т.к. задачи такой не ставилось, но действительно сделать модель не составит большого труда..если она вам действительно нужна..пишите, я обновлю архив
