Курсовой проект по курсу «Металлические конструкции» на тему «Балочное перекрытие рабочей площадки».

Брестский государственный технический университет
Кафедра строительных конструкций
Курсовой проект по курсу «Металлические конструкции» на тему «Балочное перекрытие рабочей площадки».
Брест 2011

Пояснительная записка содержит: компоновку и выбор варианта балочной клет-ки, выбор и конструирование главной балки, расчет и конструирование колонны.
Графическая часть включает следующие чертежи:
стадия КМ:
монтажная схема с маркировкой настила, балок настила, главных балок, ко-лонн, связей;
узлы сопряжения настила с балками, балок настила с главными балками, главных балок с колоннами, колонн с фундаментами.
стадия КМД
один отправочный элемент балки настила, главной балки, колонны и спецификаций на них.

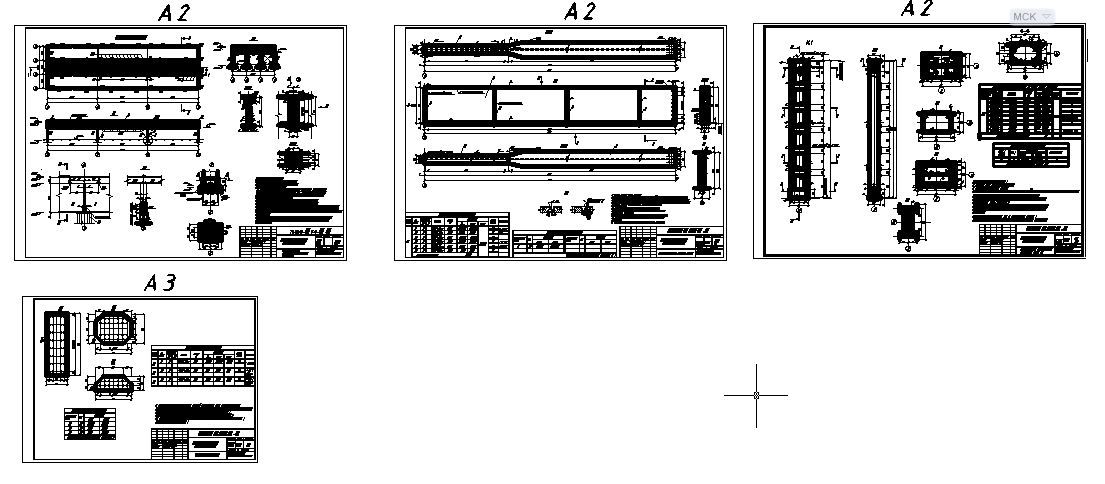

Состав: стадия КМ: монтажная схема с маркировкой настила, балок настила, главных балок, ко-лонн, связей; узлы сопряжения настила с балками, балок настила с главными балками, главных балок с колоннами, колонн с фундаментами. стадия КМД один отправочный элемент балки настила, главной балки, колонны и спецификаций на них. Язык документа
