Лоток переливной для сухих материалов

0
1
37
0
0
50

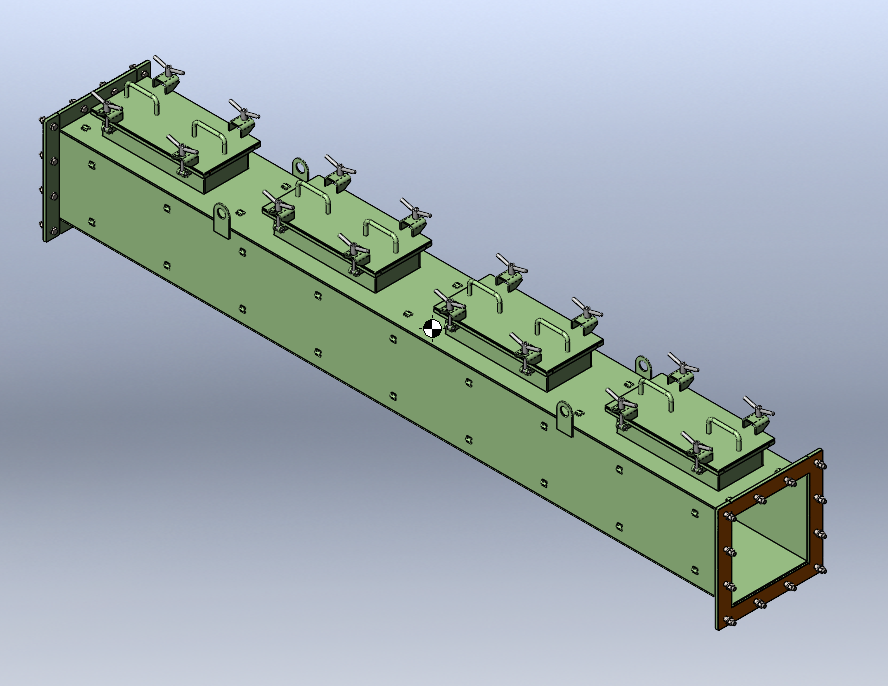

3D модель Лоток переливной для сухих материалов

Лоток переливной служит переходным звеном между аппаратуми сушки серы и фасовочным устройством перед конвейером. Длина лотка 3588 мм. Габарит фланца 554х554 мм. Ширина прокладки в зоне фланца 70 мм. Крепеж М16 - 12 шт. Шаг между крепежом - 160 мм. Размер по осям крепежа 480х480 мм.

3D Модели Лоток рукав
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar user-9282125
Дата
25.03.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2020 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • ES30.001.00.000 Лоток переливной 102-20Х01 а,b,c.SLDASM
  • ES30.001.00.001 Прокладка.SLDPRT
  • ES30.001.00.002 Прокладка.SLDPRT
  • ES30.001.00.050 Барашек.SLDASM
  • ES30.001.00.051 Втулка.SLDPRT
  • ES30.001.00.052 Рукоятка.SLDPRT
  • ES30.001.01.000 Корпус.SLDASM
  • ES30.001.01.001 Панель.SLDPRT
  • ES30.001.01.002 Панель.SLDPRT
  • ES30.001.01.003 Панель.SLDPRT
  • ES30.001.01.004 Серьга.SLDPRT
  • ES30.001.01.005 Ушко.SLDPRT
  • ES30.001.01.050 Фланец.SLDASM
  • ES30.001.01.051 Полоса.SLDPRT
  • ES30.001.01.052 Полоса.SLDPRT
  • ES30.001.01.053 Панель.SLDPRT
  • ES30.001.01.054 Панель.SLDPRT
  • ES30.001.02.000 Фланец.SLDASM
  • ES30.001.02.001 Полоса.SLDPRT
  • ES30.001.02.002 Полоса.SLDPRT
  • ES30.001.03.000 Крышка люка.SLDASM
  • ES30.001.03.001 Плита люка.SLDPRT
  • ES30.001.03.002 Ручка.SLDPRT
  • ES30.001.03.003 Кронштейн.SLDPRT
  • Болт С.2М12-8gх125.Ст35.019 ГОСТ 3033-79.SLDPRT
  • Ось 6-10d11х40.Ст35 Ц.9хр ГОСТ 9650-80.SLDPRT
  • Скоба С1 ГОСТ 17314-81.SLDPRT
  • Шплинт 2,5х25.2 ГОСТ 397-79.SLDPRT
