Люк противопожарный 1350х750х57 мм

Люк с размерами 1350х750х57 мм устанавливается в проём 1420х820 мм
Материал: Ст3, толщина 1,2 мм
Масса общая 41,5 кг.
В состав изделия входят:
Каркас люка 10,8 кг
Крышка люка 29,7 кг
Петля каплевидная с подшипником 20x140 мм (2 шт.)
Ручка откидная (1 шт)
Лента уплотнительная 2,22 м
Лента термоуплотнительная 2,18 м.

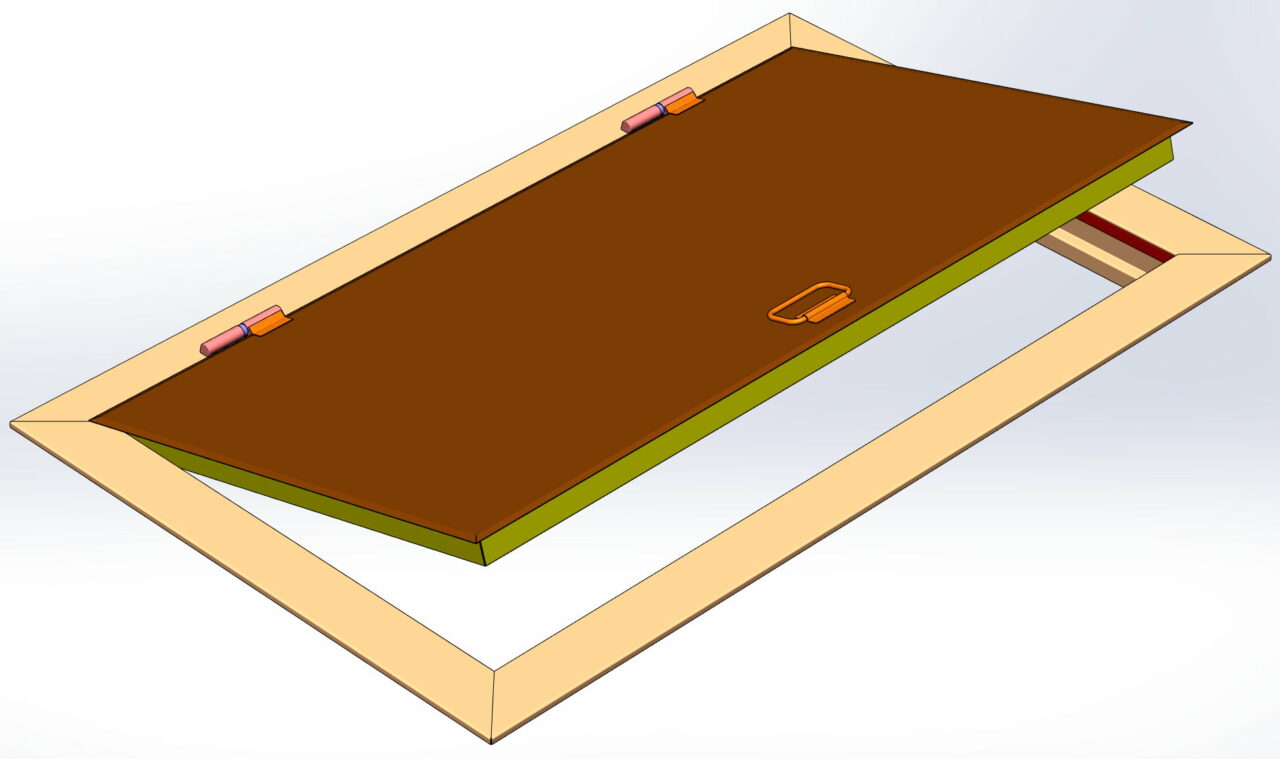

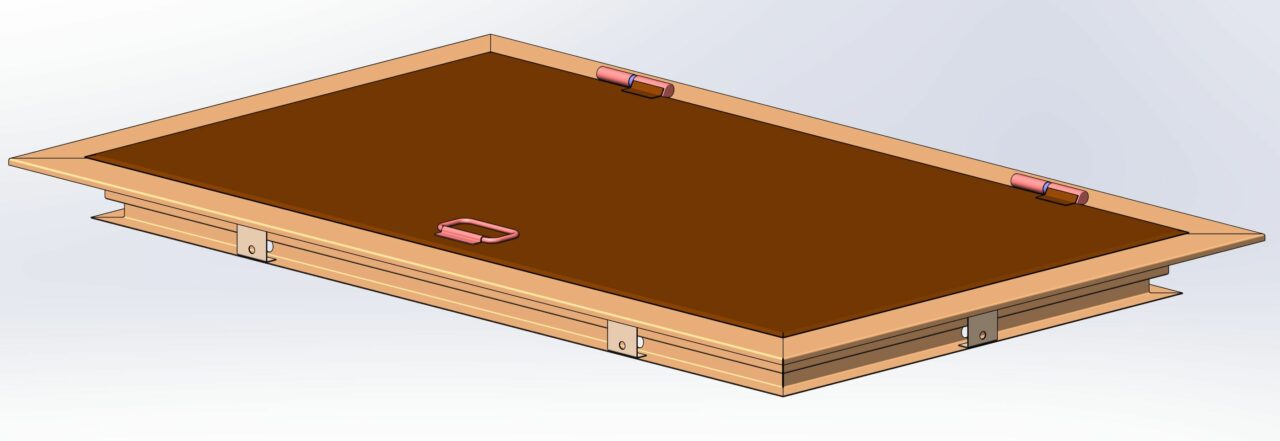

3D Модели 3D модели Solidworks люк противопожарный

Автор

Эдуард

Дата

24.09.2026

Язык

Русский

Состав

3Д сборка и деталировка, сборочные чертежи (СБ), спецификации, чертежи деталей, ЗД модель сборки в формате STEP AP214.

Софт

SolidWorks 2025.05 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

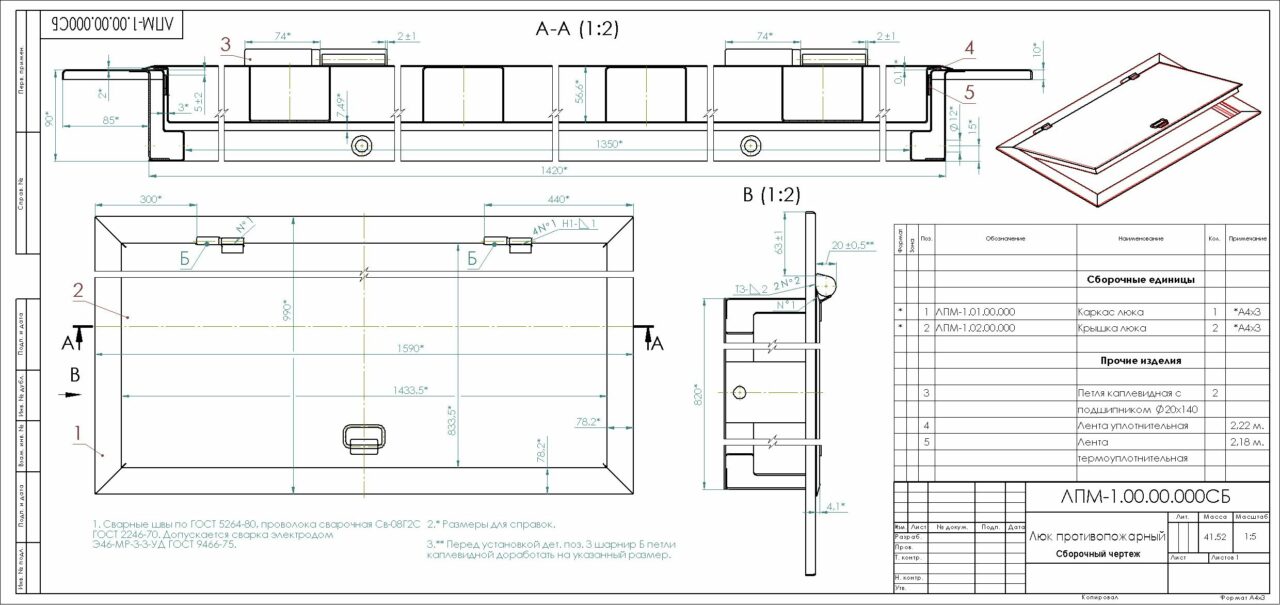

- ЛПМ-1.00.00.000 Люк противопожарный-1.jpg
- ЛПМ-1.00.00.000 Люк противопожарный-2.JPG
- ЛПМ-1.00.00.000 Люк противопожарный-3.JPG
- ЛПМ-1.00.00.000 Люк противопожарный.SLDASM
- ЛПМ-1.00.00.000 Люк противопожарный.SLDDRW
- ЛПМ-1.00.00.000 Люк противопожарный.STEP

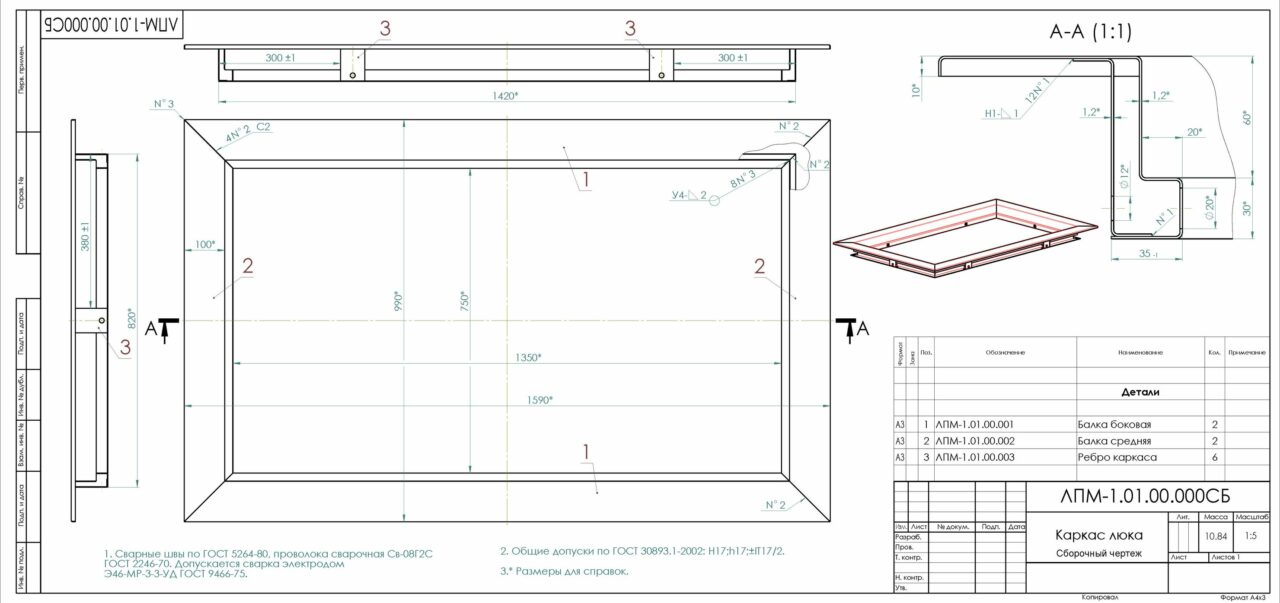

- ЛПМ-1.01.00.000 Каркас люка.jpg
- ЛПМ-1.01.00.000 Каркас люка.SLDASM
- ЛПМ-1.01.00.000 Каркас люка.SLDDRW
- ЛПМ-1.01.00.001 Балка боковая.SLDDRW
- ЛПМ-1.01.00.001 Балка боковая.SLDPRT
- ЛПМ-1.01.00.002 Балка средняя.SLDDRW
- ЛПМ-1.01.00.002 Балка средняя.SLDPRT
- ЛПМ-1.01.00.003 Ребро каркаса.SLDDRW
- ЛПМ-1.01.00.003 Ребро каркаса.SLDPRT

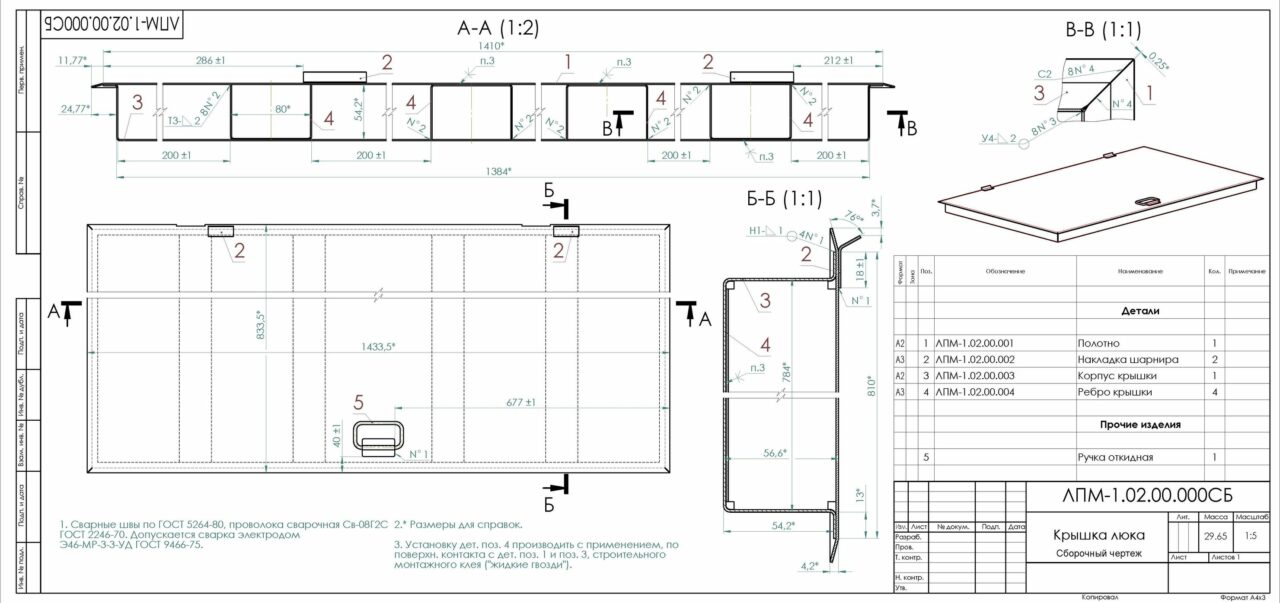

- ЛПМ-1.02.00.000 Крышка люка.jpg
- ЛПМ-1.02.00.000 Крышка люка.SLDASM
- ЛПМ-1.02.00.000 Крышка люка.SLDDRW
- ЛПМ-1.02.00.001 Полотно.SLDDRW
- ЛПМ-1.02.00.001 Полотно.SLDPRT
- ЛПМ-1.02.00.002 Накладка шарнира.SLDDRW
- ЛПМ-1.02.00.002 Накладка шарнира.SLDPRT
- ЛПМ-1.02.00.003 Корпус крышки.SLDDRW
- ЛПМ-1.02.00.003 Корпус крышки.SLDPRT
- ЛПМ-1.02.00.004 Ребро крышки.SLDDRW
- ЛПМ-1.02.00.004 Ребро крышки.SLDPRT
- Лента термоуплотнительная.SLDPRT
- Лента уплотнительная.SLDPRT
- Петля каплевидная с подшипником 20x140.SLDPRT
- Ручка откидная.SLDPRT
