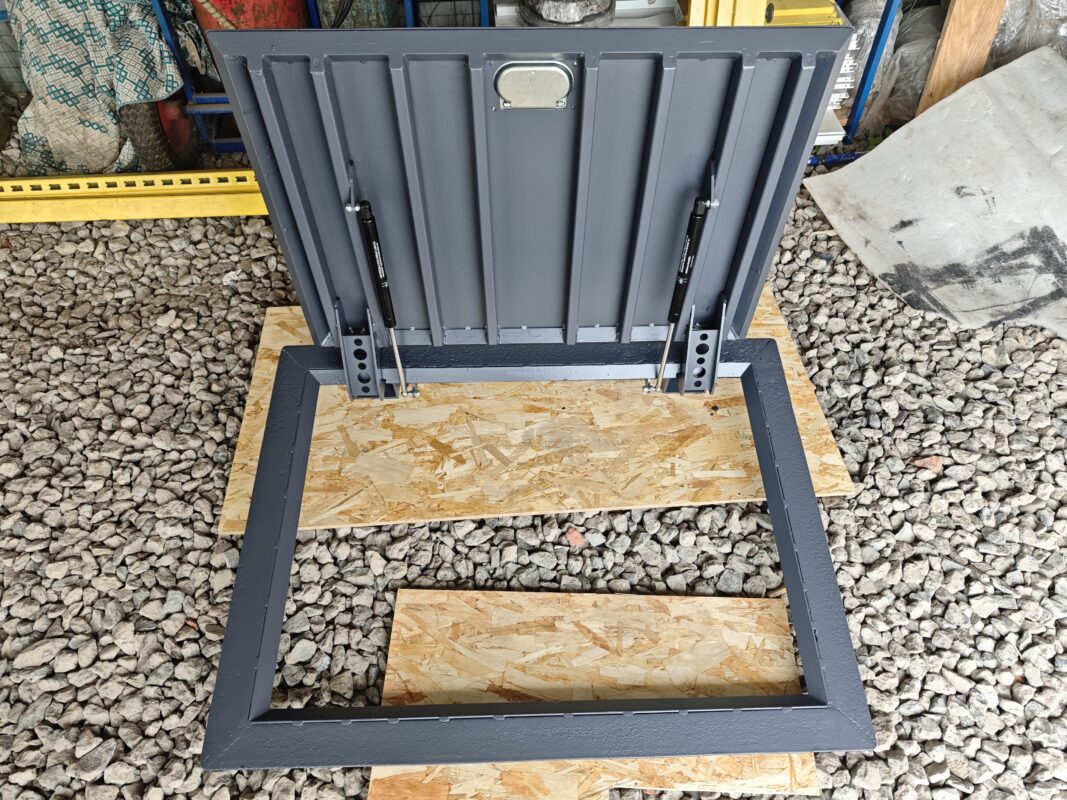

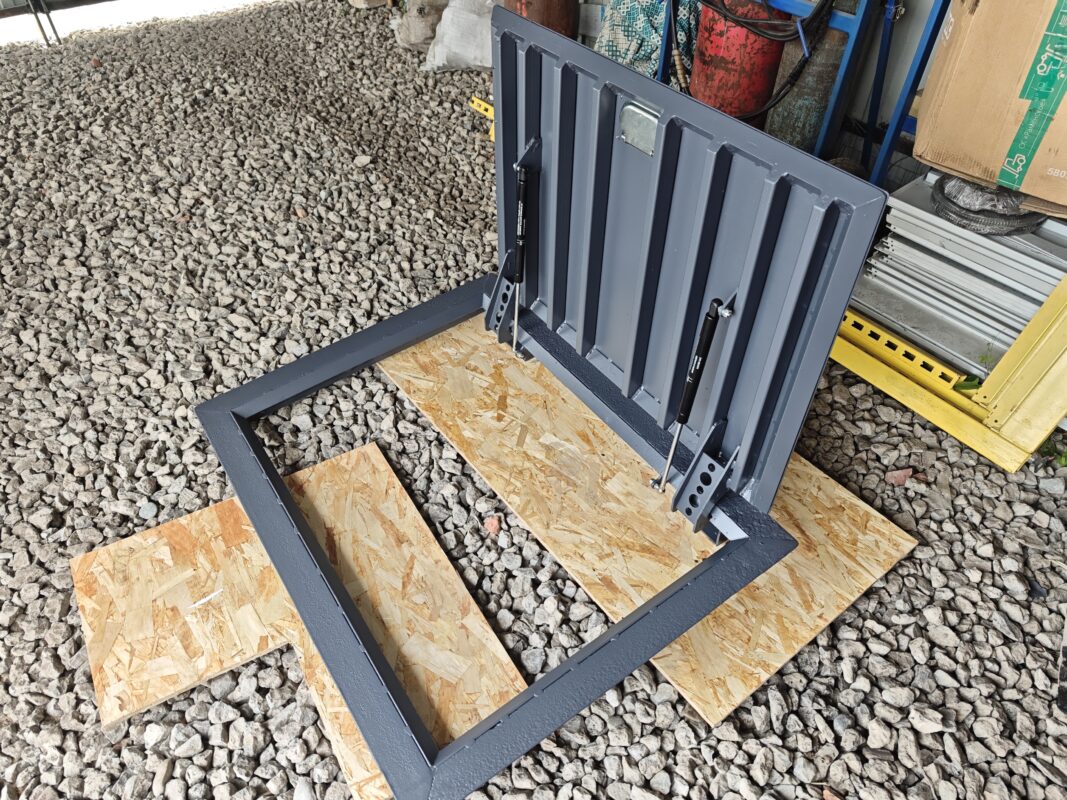

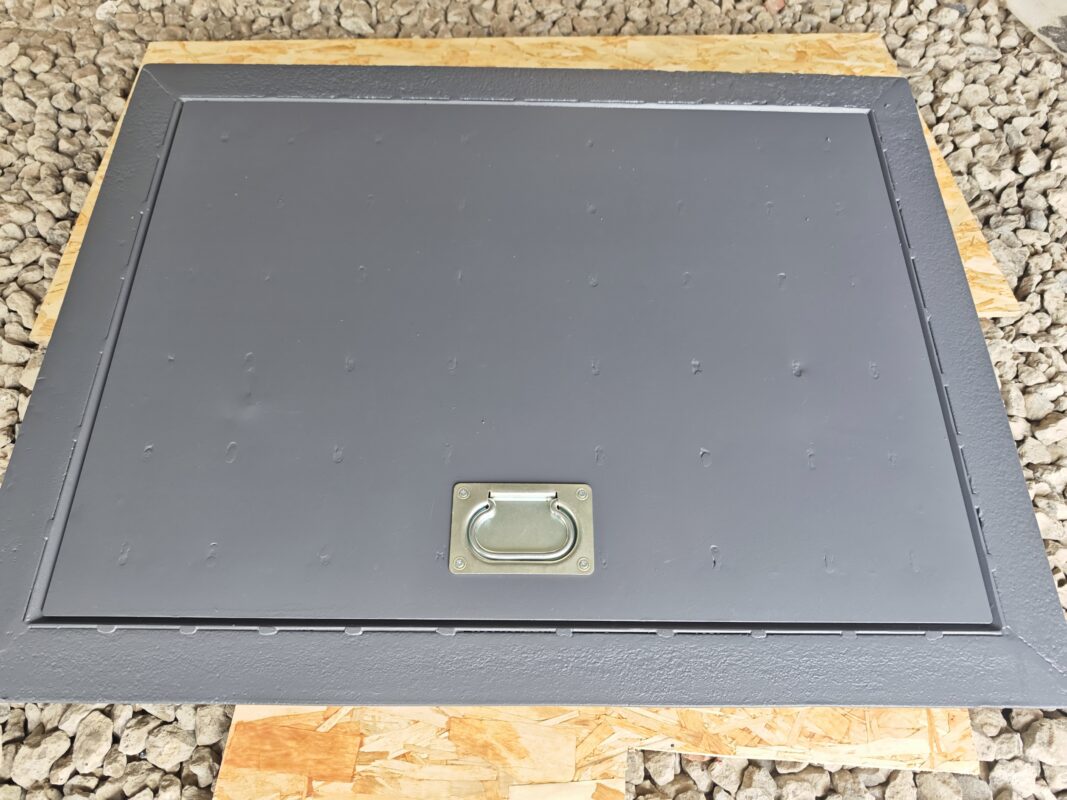

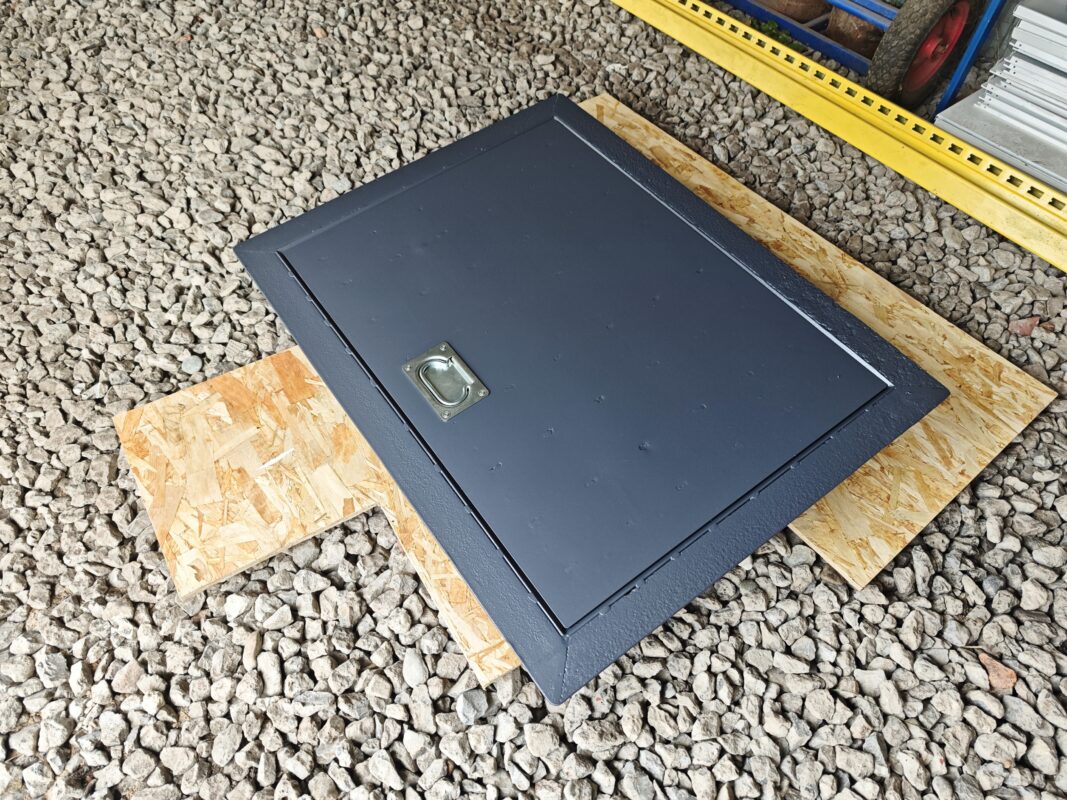

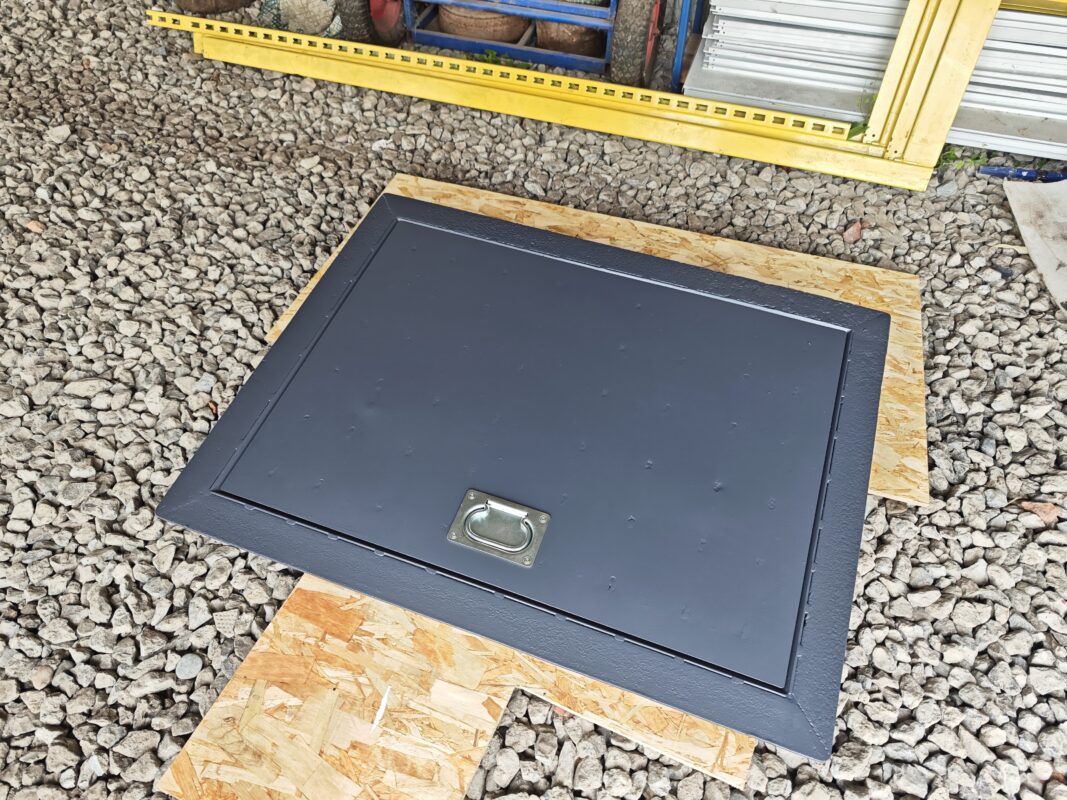

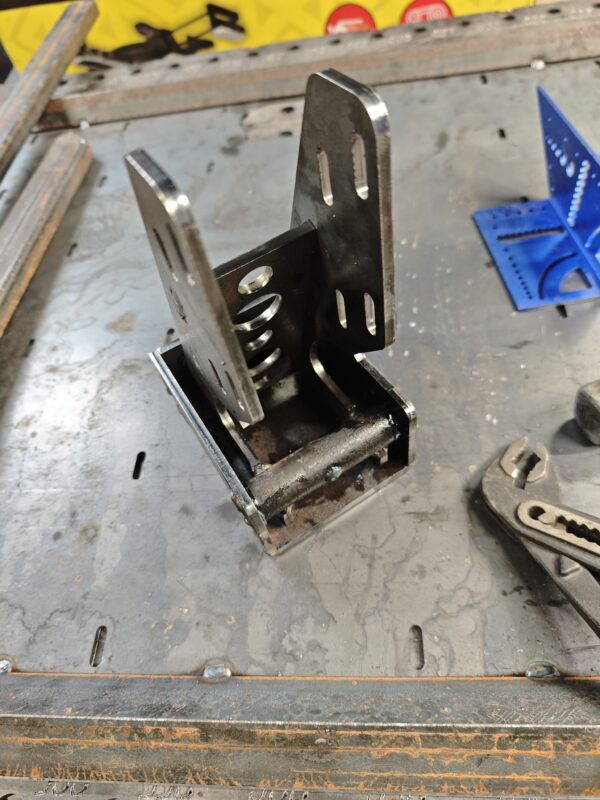

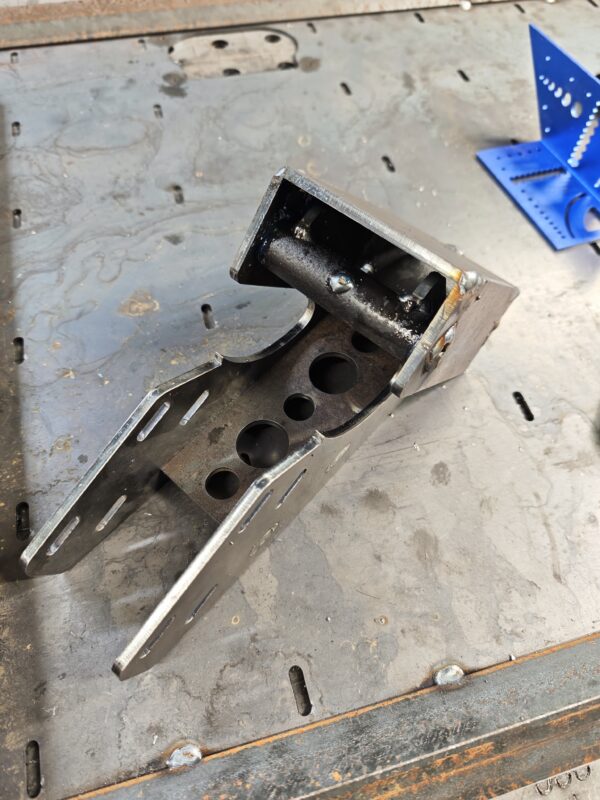

Понадобилось сделать люк в подвал под проем 925х680. Для сборки нужно приобрести газовые упоры багажника ваз2104, для сборки петель понадобится шток амортизатора газели диаметром 14мм. Так же в конструкции используются уголки 63х63х6 ; 32х32х4 и профильная труба 40х20х3. Все сделано в компас 3D v23 в металлоконструкциях (a3d). Файлы для лазерной резки сохранены в папке с указанием толщины и количества.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Люк в подвал под проем 925х680

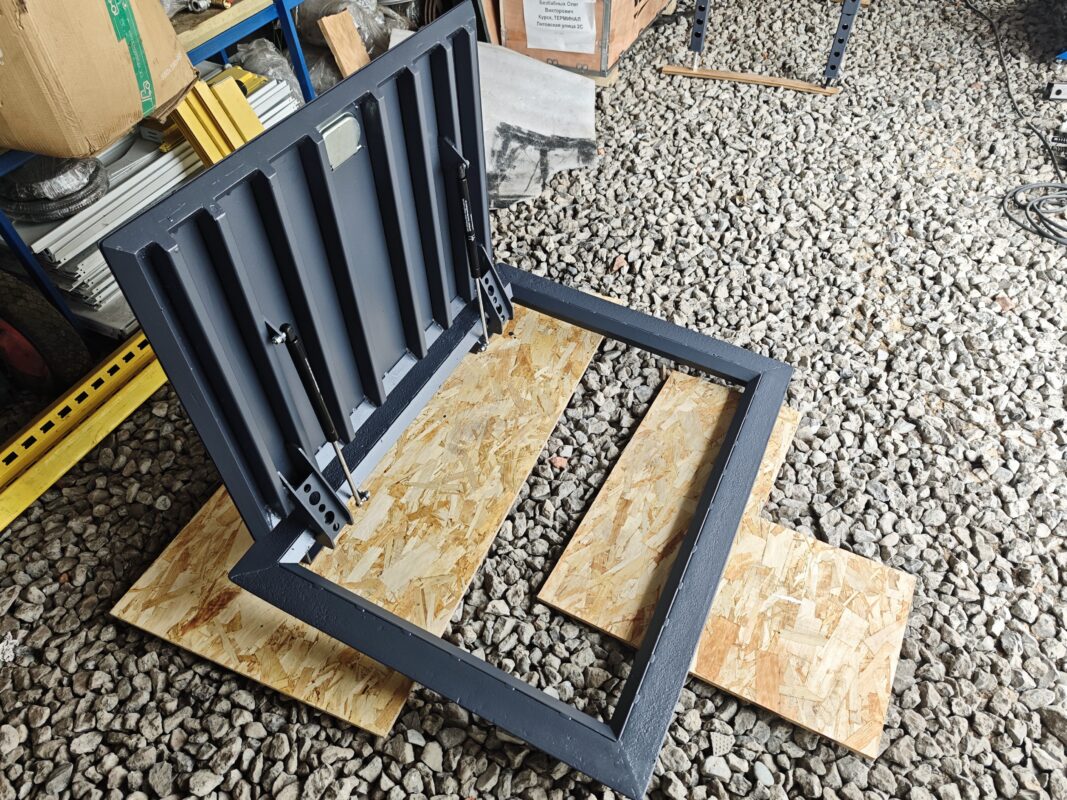

Люк в подвал под проем 925х680
0
0
18
0
0
50
Сообщить о проблеме
Автор
Олег
Безбабных
Дата
01.12.2025
Язык
Русский
Состав
люк СБ; проем люка СБ. без ручки
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
люк
-
Листовая резка DXF
-
Держатель S5мм 4шт.dxf
-
Нижняя крышка S5мм 2шт.dxf
-
Защита S5мм 2шт.dxf
-
Петля S5 4шт.dxf
-
Проушина S5мм 2шт.dxf
-
Крыка S2мм 1шт.dxf
-
Заглушка S2мм 20шт.dxf
-
Ухо S5мм 2шт.dxf
-
распорка S5мм 2шт.dxf
-
-

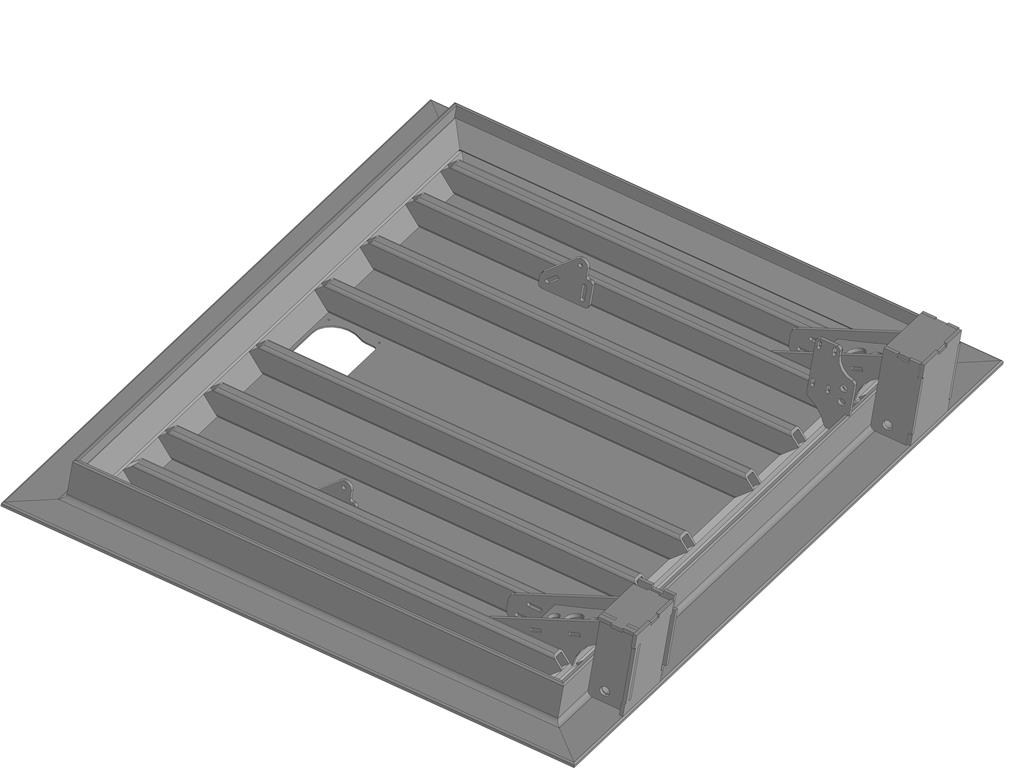

проем люка.a3d
-
люк.a3d
-
проем люка.stp
-
