Люк скрытый в подполье

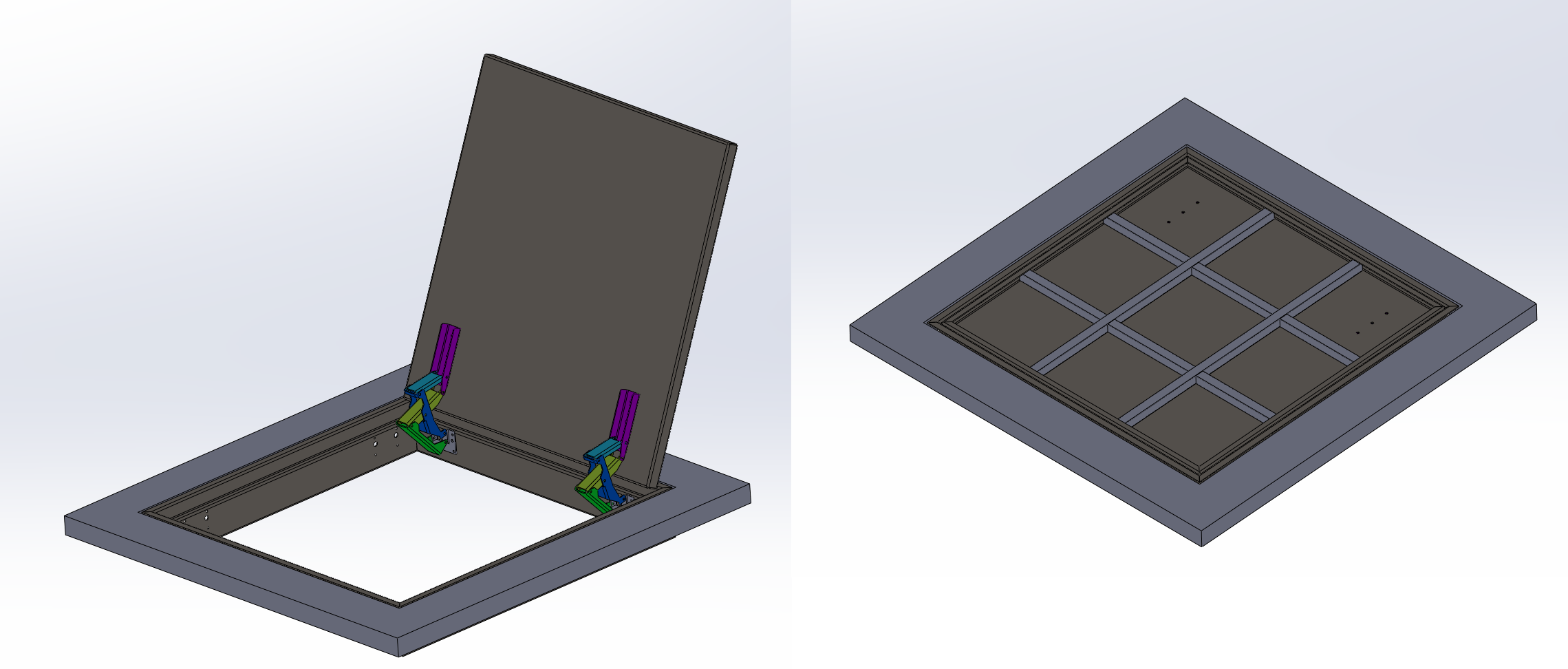

Скрытый люк в подполье проходной размер 656 мм, используются потайные шарниры (совместная работа) за счёт которых и происходит потайное, установил у себя дома, всё работает как положено. Также использую газлифты для облегчённого подъёма и замок для фиксации и подъёма люка ключом. В основном листовое железо с применением 20 трубы для жесткости крышки.

Состав: 3D модель как сборка так и деталировка; Dxf

Софт: SolidWorks 2017

Файлы:
Швеллер рамы2 3шт.DXF
Швеллер 1.PDF
Швеллер рамы.PDF
Люк.SLDASM
Швеллер 1.SLDDRW
Швеллер рамы.SLDDRW
Крышка.SLDPRT
Люк.sldprt
основание.SLDPRT
Пол.sldprt
Труба 213.SLDPRT
Труба 675.SLDPRT
Швеллер 1.SLDPRT
Швеллер 2.SLDPRT
Швеллер 3.SLDPRT
Швеллер 4.SLDPRT
Швеллер 5.SLDPRT
Швеллер рамы.SLDPRT
Крышка.DXF
основание 2 шт.DXF
Швеллер 1.DXF
Швеллер 2.DXF
Швеллер 3.DXF
Швеллер 4.DXF
Швеллер 5.DXF
Швеллер рамы.DXF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
