Люк (размерами 1630х705мм) в подвал со скрытыми шарнирами

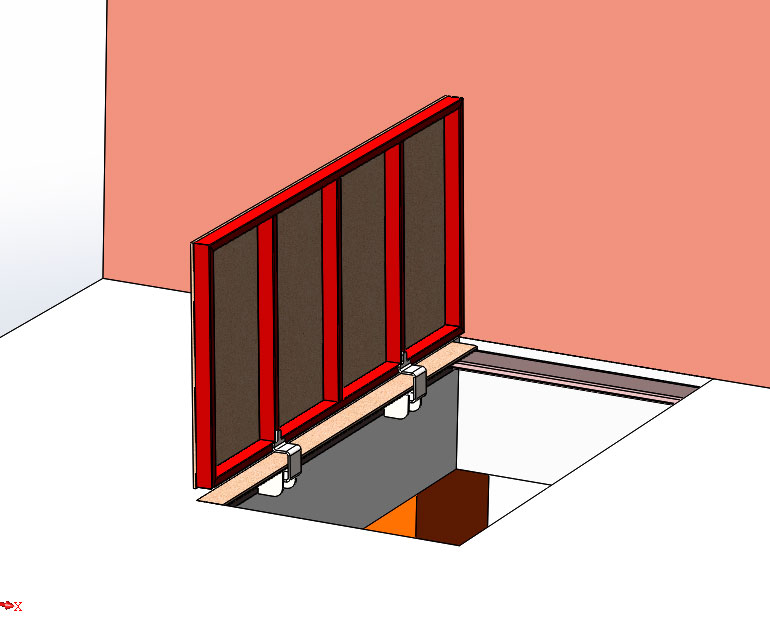

Люк-"невидимка" в подвал размерами 1630х705мм.
Выполнен из проф.трубы 50х25 и рама из уголков 50х50 и 80х80. Детали шарнира вырезаны из листового металла 6мм, основная деталь шарнира имеет 4 сгиба.
На люк сверху прикручивается плоский шифер 9мм, который можно облицевать любым напольным покрытием (плитка и т.д.)
Для более удобного открывания, можно использовать газовые амортизаторы, например от задней двери ваз 2110.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2014 SP5

Каталог / Строительство / Металлоконструкции / Люк (размерами 1630х705мм) в подвал со скрытыми шарнирами

Просмотр файлов
Файлы_люка/
Файлы_люка/деталь_шарнира_из_листа_6мм.SLDPRT
Файлы_люка/Зеркально отразитьУголок90х90х7.SLDPRT
Файлы_люка/кирпичная перегородка.SLDPRT
Файлы_люка/ось.SLDPRT
Файлы_люка/перекрытие.SLDPRT
Файлы_люка/Плоский шифер - полоса.SLDPRT
Файлы_люка/Плоский шифер.SLDPRT
Файлы_люка/пол в полвале.SLDPRT
Файлы_люка/Сборка_ЛЮК.SLDASM
Файлы_люка/Сборка_шарнира.SLDASM
Файлы_люка/Створка-проф.труба_50х25х2-002.SLDPRT
Файлы_люка/Стена в подвале.SLDPRT
Файлы_люка/Уголок-50х50х5+80х80х6.SLDPRT
Файлы_люка/ушко_для_оси.SLDPRT
Файлы_люка/Шайба.SLDPRT
