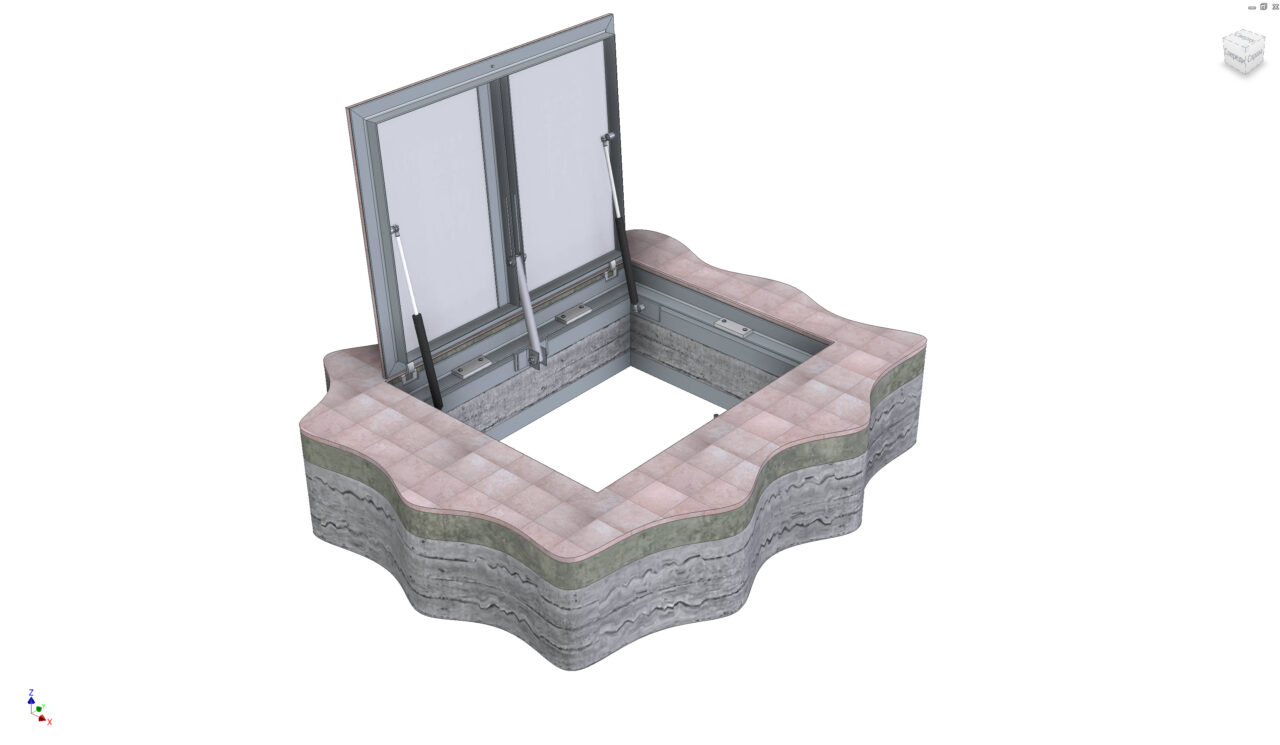

Люк ревизионный напольный скрытого монтажа под кафель (с пневматическими пружинами-доводчиками)

Люк ревизионный напольный скрытого монтажа под кафель (с пневматическими пружинами-доводчиками)

1. Назначение и область применения

Напольный ревизионный люк скрытого монтажа предназначен для обеспечения доступа к скрытым инженерным коммуникациям (трубопроводам, запорной арматуре, счетчикам и т.д.), расположенным в межэтажных перекрытиях или стяжке пола. Конструкция рассчитана на финишную отделку лицевой части напольной плиткой (кафелем) вровень с общим уровнем пола, что делает люк визуально незаметным.

2. Габаритные и монтажные размеры

Габариты каркаса (рамы) под люк:880 х780мм.

Существующий проем в перекрытии:600х 600мм (минимальное существующее расстояние между элементами проема — 65 мм).

Габаритные размеры дверцы:865 х685 мм.

Монтажная глубина (общая высота конструкции):** 70 мм (с учетом бетонной заливки и толщины кафеля с клеевой основой).

3. Конструктивные особенности и материалы

Рама монтируется в строительный проем с последующей заливкой стяжкой.

Дверца люка Основой служит стальной лист толщиной 1,5 мм , усиленный по периметру стальным уголком 40 х 40 х 3 мм и обваренный с тыльной стороны. На внешнюю сторону дверцы наклеивается кафельная плитка.

Петлевой механизм и система открывания:
Конструкция включает петли рамы и петли дверцы, обеспечивающие комбинированную траекторию подъема (сначала приподнимание по вертикали, затем распахивание), что предотвращает сколы плитки при открывании.
В конструкции предусмотрены специальные винты ручного вворачивания/закрывания в фиксирующие гнезда.

Механизм плавного хода (доводчики): Для облегчения подъема тяжелой дверцы с плиточным покрытием и фиксации ее в открытом положении используются две пневматические пружины (газовые упоры, например, типа Suspa 16-4-248 с усилием от 80N до 1000N).

Ограничитель открывания :Механический ограничитель из стальной трубы 25 х 2,5 мм) и шпилек, предотвращающий опрокидывание или избыточный угол открывания дверцы.

Уплотнение :По периметру примыкания устанавливается резиновая полоса сечением 10 х40 мм из твердой резины для герметизации стыков, защиты от пыли и влаги, а также компенсации нагрузок.
