Мангал 700х300х311мм Сталь 6мм. + подставка со столешницей. Общий габарит 972х550х1318мм

404

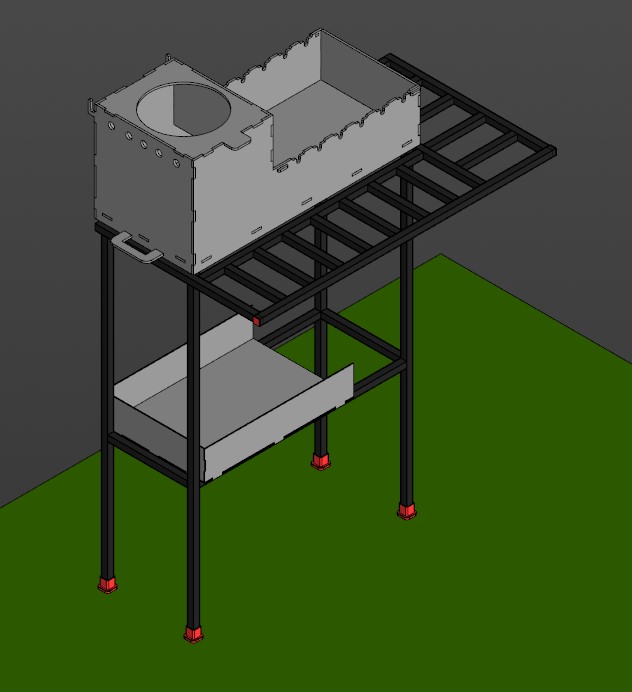

Сборка мангала со столешницей. Мангал раскраивается на лазере из листовой стали 6мм ( DXF раскроя прилагается), в мангале предусмотрена топка+ печь для казана, так же в мангале предусмотрена крышка из стали 3мм. Подставка выполнена из профиля 20х20х1.5мм, сборочный эскиз со спецификацией раскроя профиля прилагается. Заглушки и ножки выполнены за счет 3д печати.
Габаритные размеры (ДхШхВ)
Мангал: 700х300х311мм
Подставка:928х520х1020 мм
Общий габарит: 972х550х1318 мм

Мангал

Автор

Денис Майков

Дата

10.06.2021

Язык

Русский

Состав

3Д сборка, деталировка, раскрой для лазера, STL файлы для печати, сборочный эскиз.

Софт

КОМПАС-3D 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Ножка.stl
  - заглушка.stl
- - Раскрой СТ3 3мм.dxf
  - Раскрой СТ3 3мм.frw
  - Раскрой СТ3 6мм.dxf
  - Раскрой СТ3 6мм.frw
- Боковая стенка.m3d
- Днище.m3d
- Крышка.a3d
- Крышка казана.m3d
- Мангал СБ.a3d
- Мангал в сборе 6мм.a3d
- Ножка.m3d
- Платик1.m3d
- Подставка.a3d
- Ручка.m3d
- Сборка подставки.cdw
- Сборка подставки.pdf
- Стенка боковая.m3d
- Столешница СБ.a3d
- Торец крышки.m3d
- Торец левый.m3d
- Трубка 20х20.m3d
- Трубка 20х201.m3d
- Трубка 20х202.m3d
- Трубка 20х203.m3d
- Трубка 20х204.m3d
- Трубка 20х205.m3d
- Трубка 20х206.m3d
- Трубка 20х207.m3d
- Трубка 20х208.m3d
- заглушка.m3d
- крышка крышки.m3d
- торец.m3d
- торец топки.m3d
