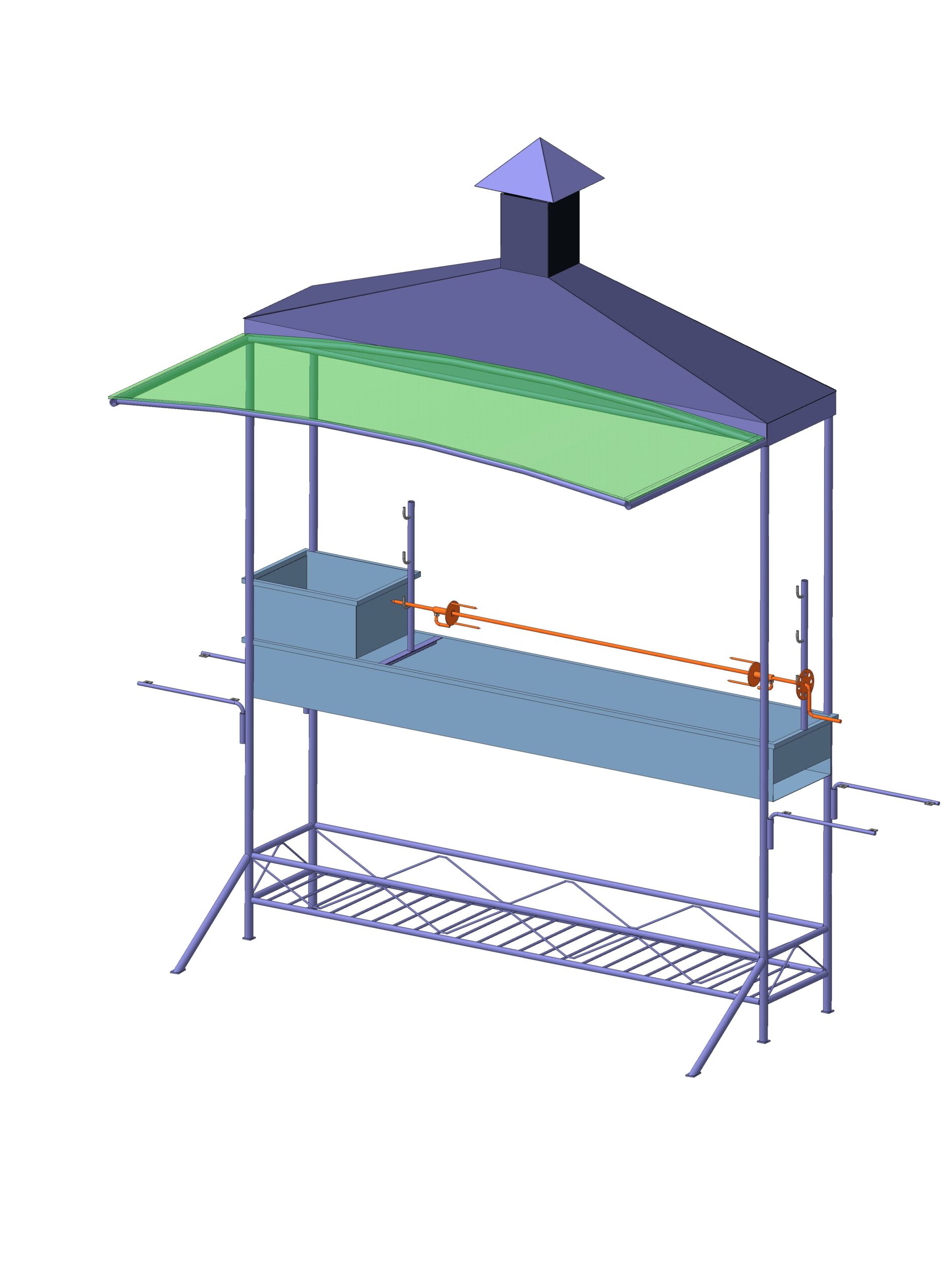

Мангал с козырьком и вертелом

Мангал с козырьком
Технические характеристики:
Высота: 2800 мм
Длина: 2000 мм
Ширина: 350 мм
Ширина с козырьком: 1140 мм
Вес: 113,28 кг

Состав: 3D Сборка

Софт: КОМПАС-3D 12

Файлы:

Каталог
Строительство
Металлоконструкции
Мангал с козырьком и вертелом

крючок.m3d

КД5145.00.00.02. - Труба 20 L=1400.m3d

Пластина 4х30х50.m3d

КД5145.00.00.06. - Лист 0,7х180х250(Оцинкованный).m3d

КД5145.00.00.08. - Лист оцикованный.m3d

Мангал существ..m3d

КД5145.00.00.15. - Полигаль.m3d

пруток ф8.m3d

КД5145.00.00.10. - Труба 15 L=348мм.m3d

КД5145.01.01.02. - Рукоять.m3d

КД5145.01.00.01. - Штырь.m3d

крепление подставки - копия.a3d

КД5145.00.00.04. - Лист 3х80х405.m3d

КД5145.01.01.04. - Штырь.m3d

КД5145.00.00.20. - Уголок 25 L=340.m3d

КД5145.00.00.07. - Лист оцинкованный.m3d

КД5145.00.00.11. - Пруток ф8 L=350.m3d

КД5145.00.00.17. - Труба 15 L=100.m3d

КД5145.00.00.09. - Труба 15 L=1536.m3d

КД5145.00.00.18. - Пруток гнутый.m3d

стойка.a3d

КД5145.00.00.14. - Труба гнутая.m3d

Сборка.a3d

крепление подставки.a3d

Деталь.m3d

КД5145.00.00.21. - Пластина 4х30х30.m3d

КД5145.01.00.00.СБ. - Вертел.a3d

КД5145.00.00.12. - Пруток гнутый.m3d

КД5145.01.01.03. - Диск.m3d

Шапка.a3d

КД5145.00.00.16. - Треугольник.m3d

КД5145.00.00.01. - Труба 25 L=2000.m3d

КД5145.01.01.00.СБ - Упор.a3d

КД5145.01.01.01. - Втулка.m3d

КД5145.00.00.22. - Опора.m3d

КД5145.00.00.03. - Лист 3х80х1990.m3d

КД5145.01.00.02. - Фиксатор.m3d

КД5145.00.00.13. - Пруток гнутый.m3d

КД5145.00.00.05. - Лист 3х30х1990.m3d

КД5145.00.00.19. - Стойка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 200

Софт: КОМПАС-3D 16

Состав: 3д детали , сборка и чертежи

666

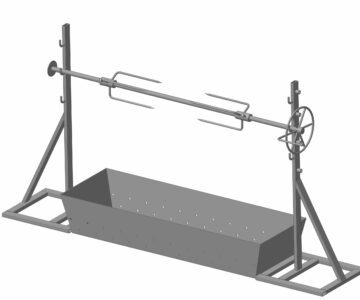

Вертел для жарки
