Мангал сварной из стального листа толщиной 3 мм

Мангал сварной без ножек. Изготовлен из стального листа толщиной 3 мм. Для уменьшения деформации от нагрева по периметру мангала приварены ребра.

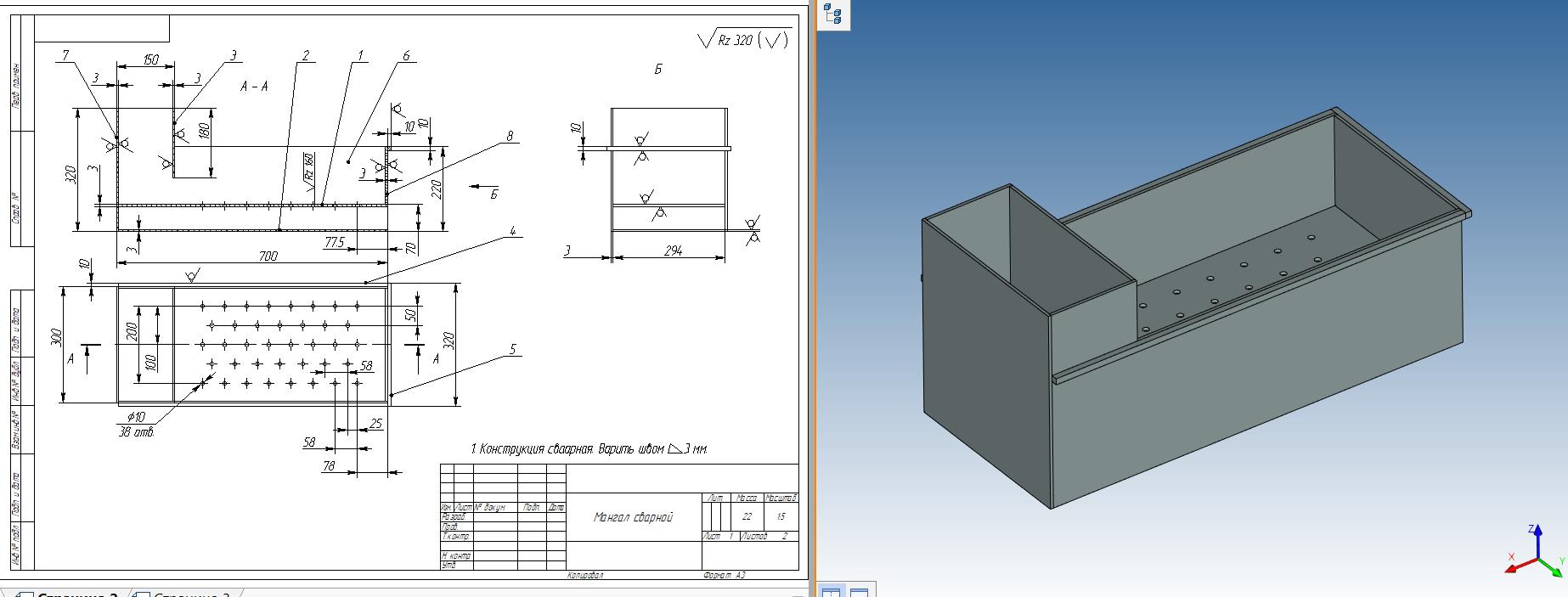

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

Мангал СБ.grb

Ребро боковое.grb

Ребро переднее.grb

Перемычка.grb

Стенка передняя.grb

Лист верхний.grb

Лист нижний.grb

Стенка задняя.grb

Стенка боковая.grb
