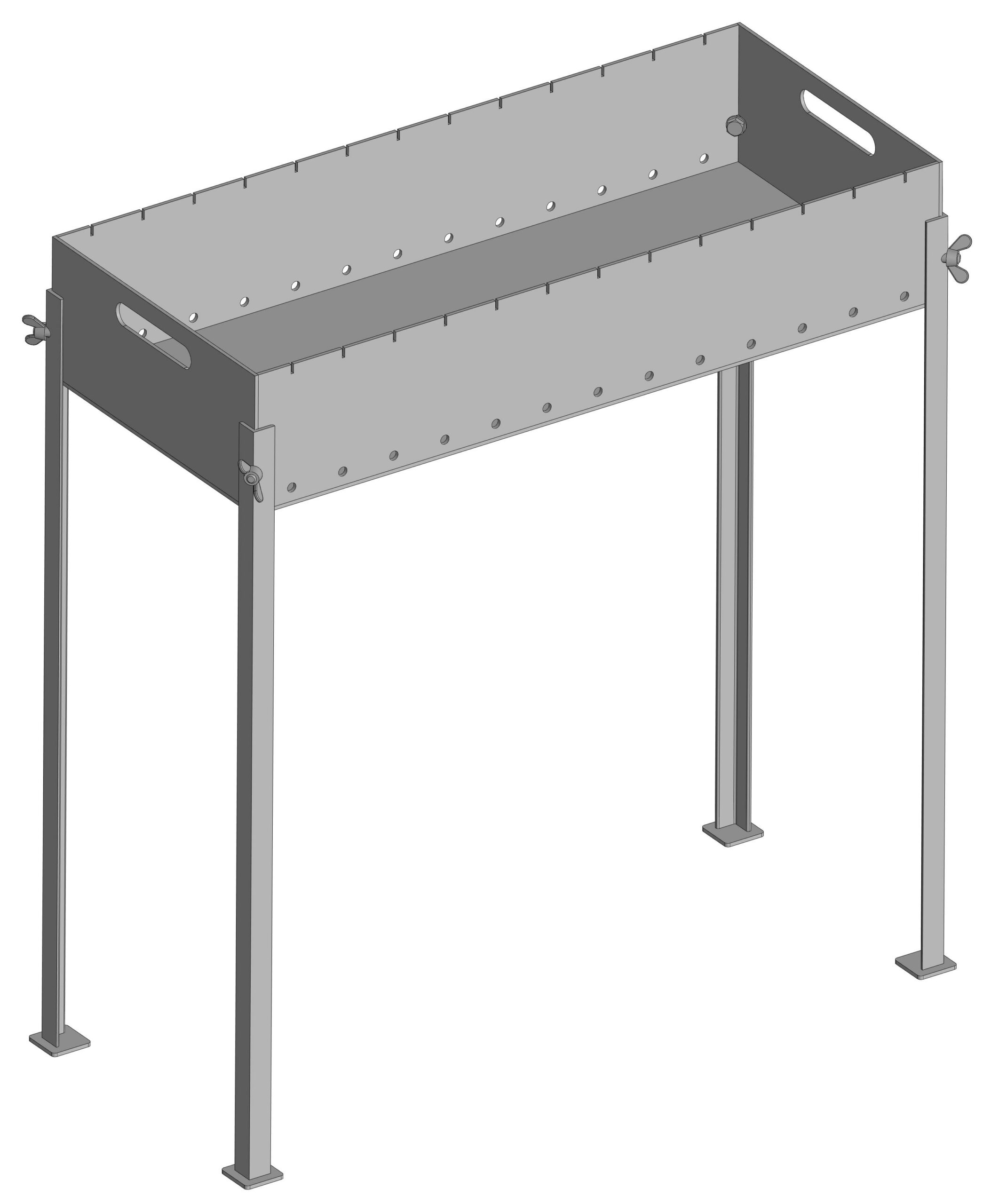

Мангал сварной со съёмными ножками. Мангал выполнен из горячекатаной углеродистой стали толщиной 4 мм. Ножки крепятся к основанию мангала с помощью гаек-барашек.
Характеристики мангала:
1. Высота со стойками 880 мм;
2. Ширина 350 мм;
3. Длина 800 мм;
4. Высота 150 мм.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Мангал сварной 800х350х150
Мангал сварной 800х350х150
0
5
918
12
0
30
Сообщить о проблеме
Автор
Михаил
Кожеуров
Дата
25.08.2020
Язык
Русский
Состав
3D Сборка, 3D детали, DXF файлы.
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
М2 01.00.000 - Мангал
-
М2 01.00.003 - Днище.m3d
-
М2 01.00.100 - Стойка в сборе
-
М2 01.00.102 - Площадка.m3d
-
М2 01.00.100 - Стойка в сборе.a3d
-
М2 01.00.101 - Стойка.m3d
-
-
Фрагменты
-
Лист 4 мм
-
М2 01.00.002 - Стенка боковая. - 2 шт..frw
-
М2 01.00.003 - Днище. - 1 шт..frw
-
М2 01.00.001 - Стенка передняя. - 2 шт..frw
-
М2 01.00.102 - Площадка. - 4 шт..frw
-
М2 01.00.001 - Стенка передняя. - 2 шт..dxf
-
М2 01.00.102 - Площадка. - 4 шт..dxf
-
М2 01.00.002 - Стенка боковая. - 2 шт..dxf
-
М2 01.00.003 - Днище. - 1 шт..dxf
-
-
-
М2 01.00.000 - Мангал.a3d
-
М2 01.00.002 - Стенка боковая.m3d
-
М2 01.00.001 - Стенка передняя.m3d
-
