Модель сборного мангала 800х350х150

366

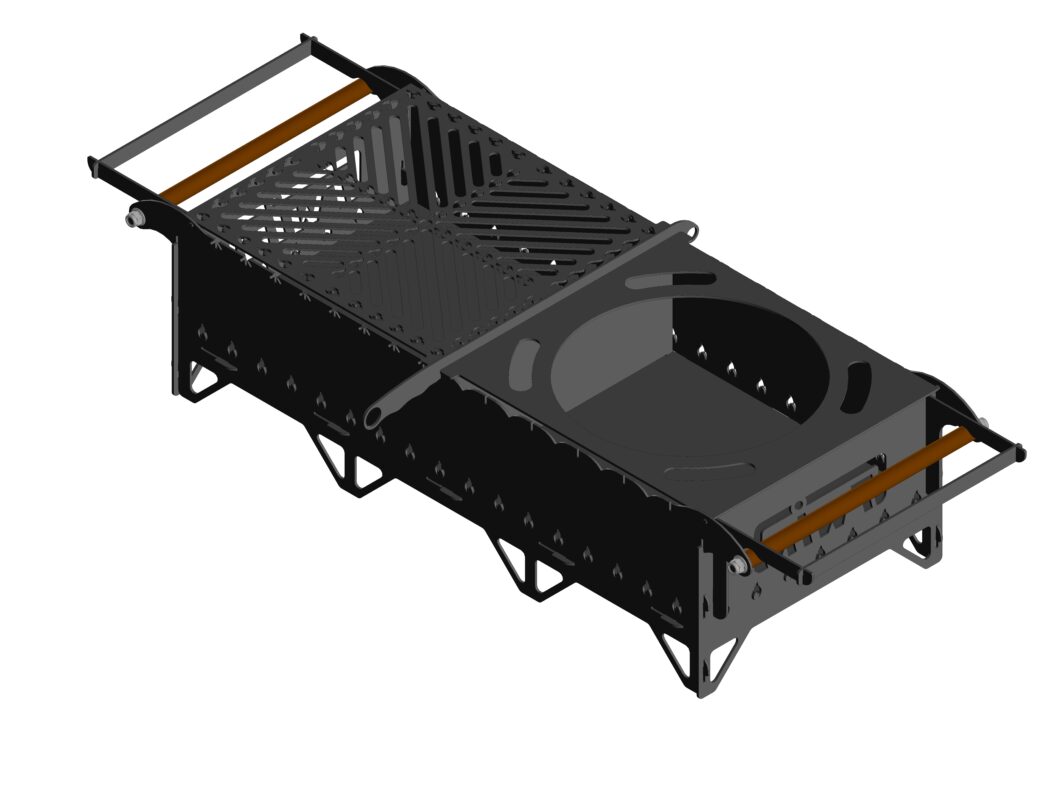

Модель сборного мангала из листового материала. Разработана специально для лазерной резки. Все размеры подогнаны для листового металла толщиной 3мм. мангал подойдет для всех типов шампуров. А так же мангал можно использовать для приготовления еды на открытом огне в казане, или любой другой подходящей посуды типа кастрюль/сковород,. Габариты (ДхШхВх): 800х350х150

3D Модели 3D модель казан-мангал Мангал

Автор

Twins_KS

Дата

21.04.2025

Язык

Русский

Состав

3d Сборка, Файлы DXF раскрой листовых деталей., Вид общий (ВО)

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

МР-01.00.00.000 СБ _ Мангал разборный с подставкой под казан 3мм (размер жаровни 800х350х150мм).a3d
МР-01.00.00.000 СБ _ Мангал разборный с подставкой под казан 3мм (размер жаровни 800х350х150мм).stp

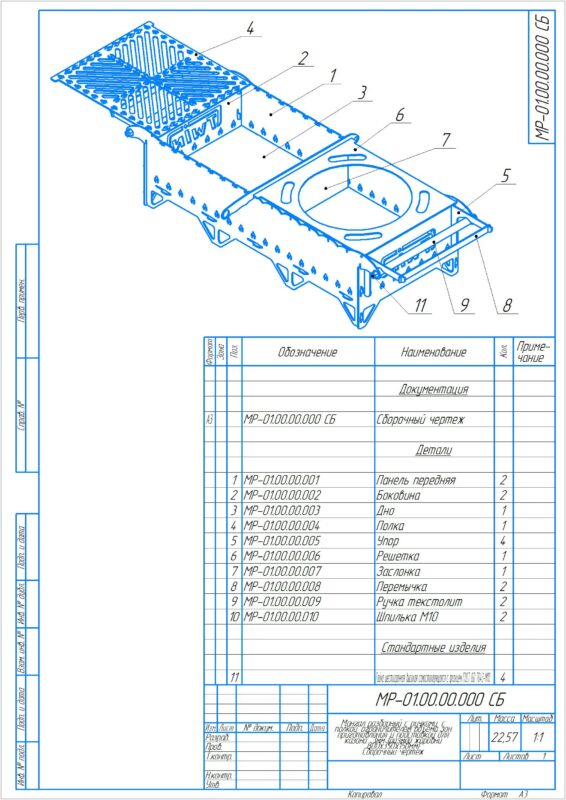

МР-01.00.00.000 СБ _ Мангал разборный с ручками, и подставкой для казана 3мм (размер жаровни 800х350х150мм) Сборочный чертеж.cdw
МР-01.00.00.001 _ Панель передняя.dxf
МР-01.00.00.001 _ Панель передняя.m3d
МР-01.00.00.002 _ Боковина.dxf
МР-01.00.00.002 _ Боковина.m3d
МР-01.00.00.003 _ Дно.dxf
МР-01.00.00.003 _ Дно.m3d
МР-01.00.00.004 _ Полка.dxf
МР-01.00.00.004 _ Полка.m3d
МР-01.00.00.005 _ Упор.dxf
МР-01.00.00.005 _ Упор.m3d
МР-01.00.00.006 _ Решетка.dxf
МР-01.00.00.006 _ Решетка.m3d
МР-01.00.00.007 _ Заслонка.dxf
МР-01.00.00.007 _ Заслонка.m3d
МР-01.00.00.008 _ Перемычка.dxf
МР-01.00.00.008 _ Перемычка.m3d
МР-01.00.00.009 _ Ручка текстолит.m3d
МР-01.00.00.010 _ Шпилька М10.m3d
