Мансарда гостиницы, комплект КМ
Полный комплект КМ реставрируемой гостиницы начала 20 века, памятника истории и культуры.
В рабочие чертежи марки КМ по данному проекту включены только металлические конструкции, образующие мансардный этаж здания.
Комплект КМ состоит из 15 листов, включая спецификацию и выборку металла.
Схема каркаса - рамно-связевая: поперечные двухпролётные рамы из двутавровых профилей. Шаг рам - 2м.
Пространственная неизменяемость каркаса обеспечивается постановкой связей по стойкам и ригелям рам. Стойки рам опираются на рёбра монолитного железобетонного перекрытия над 3-м этажом, шарнирно закрепляются с помощью фундаментных болтов.
Гос.экспертиза пройдена.

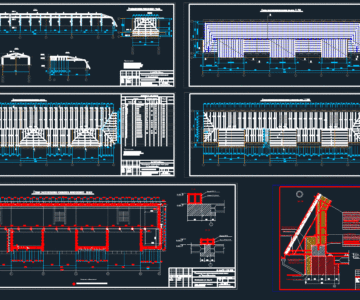

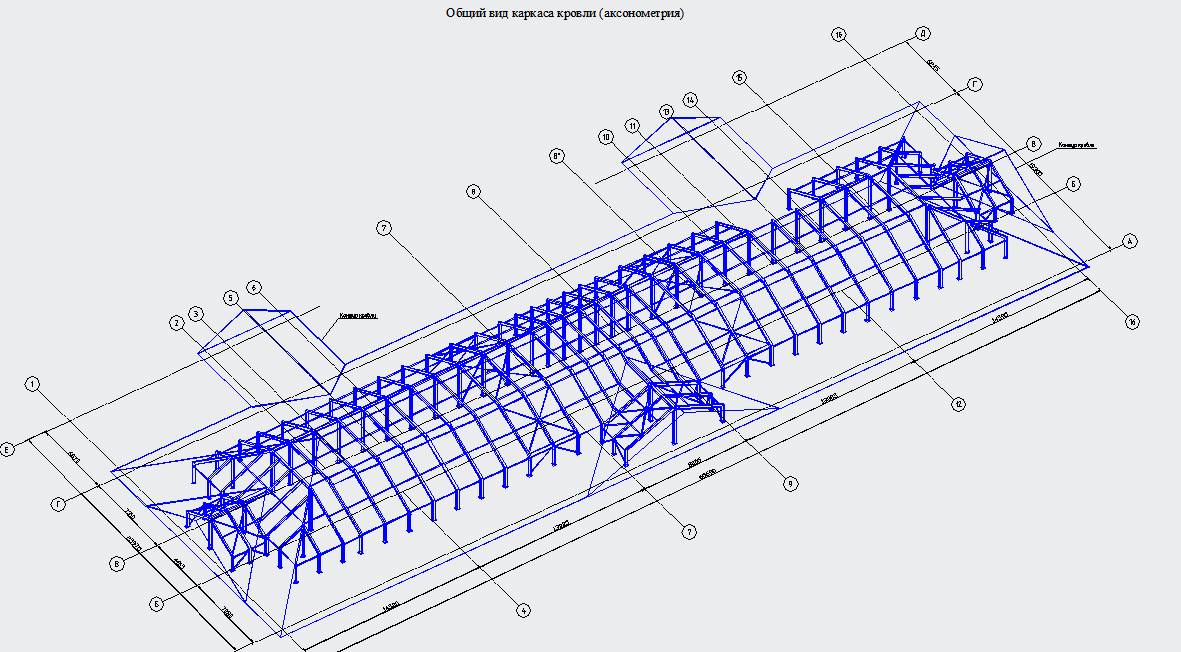

Состав: Полный комплект КМ мансарды: общие данные, аксонометрия, планы, разрезы, узлы, спецификация
Софт: AutoCAD 2014
