Реконструкция жилой дом ЛСТК мансарда

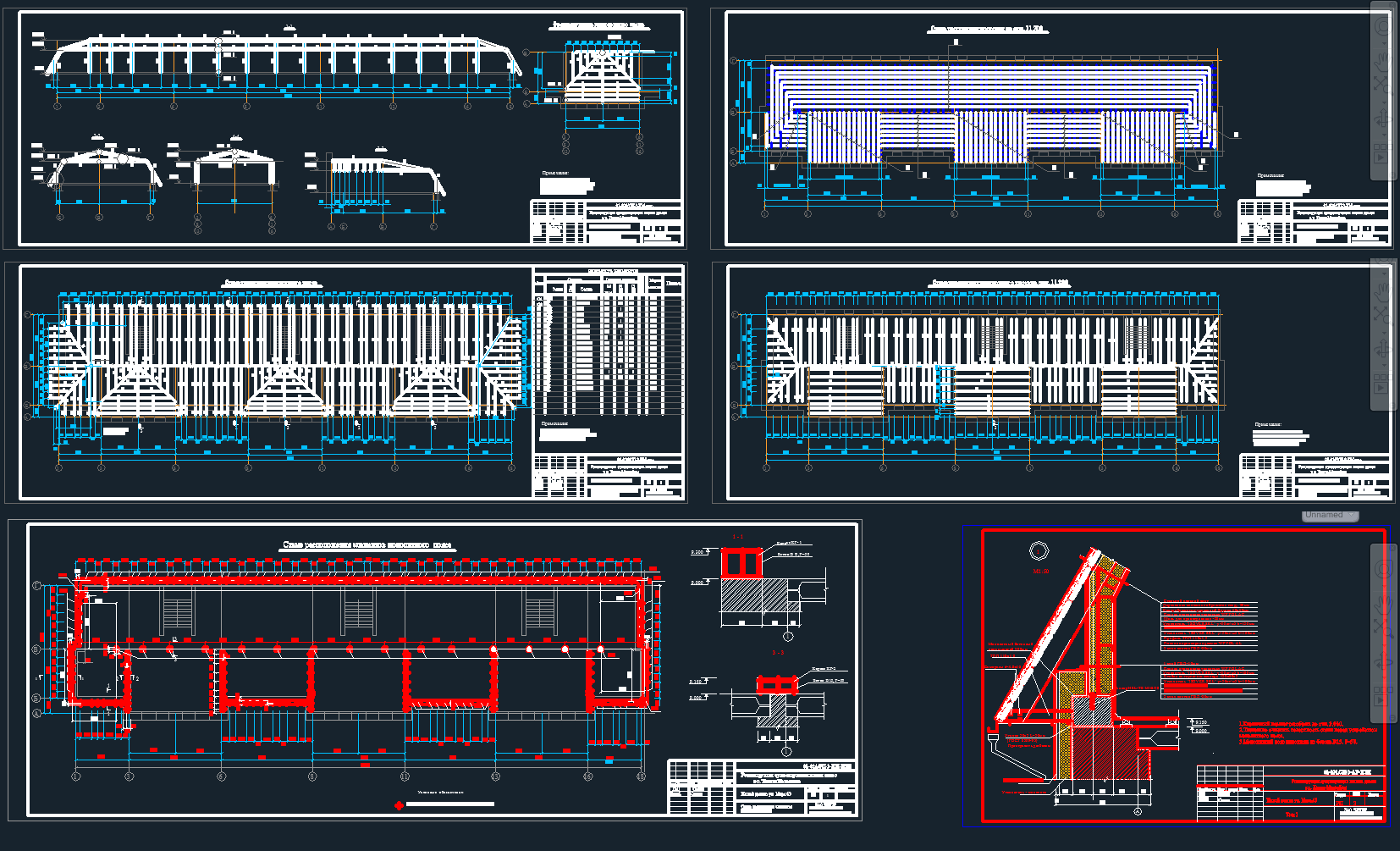

Разработан проект реконструкции существующего 5ти этажного жилого дома на востоке России. Устройство мансарды из легких профилей ЛСТК. каркас представлен рамный. уклон кровли +- 30-45*. утеплитель толщиной 200мм.
разработаны раздели КМ, КЖ, АР. узлы, схемы расположение элементов каркаса, армирование, спецификации, ведомости и т.п.

Состав: КМ, КЖ, АР, АС Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Реконструкция жилой дом ЛСТК мансарда

Чертежи реконструкция жилого дома Мансарда\АР-узел1.dwg
Чертежи реконструкция жилого дома Мансарда\АР-узлы 2-3.dwg
Чертежи реконструкция жилого дома Мансарда\КЖ.dwg
Чертежи реконструкция жилого дома Мансарда\КМ 3-8.dwg
Чертежи реконструкция жилого дома Мансарда\КМ 9-15.dwg
Чертежи реконструкция жилого дома Мансарда\Схема каркаса мансарды из легких оцинкованных термопрофилей ИНСИ.dwg
Чертежи реконструкция жилого дома Мансарда
