Металлический каркас ангара

Металлический каркас теплого ангара 24*54*8. Кровля двухскатная. Рассчитан по нагрузкам для региона Хабаровский край.

Состав: 3Д модель

Софт: AutoCAD 2019

Файлы:
Чертеж1-Лист1.pdf
2 спецификация.pdf
5 каркас вид спереди.pdf
6 Каркас изометрия.pdf
4 Схема расположения элементов кровли.pdf

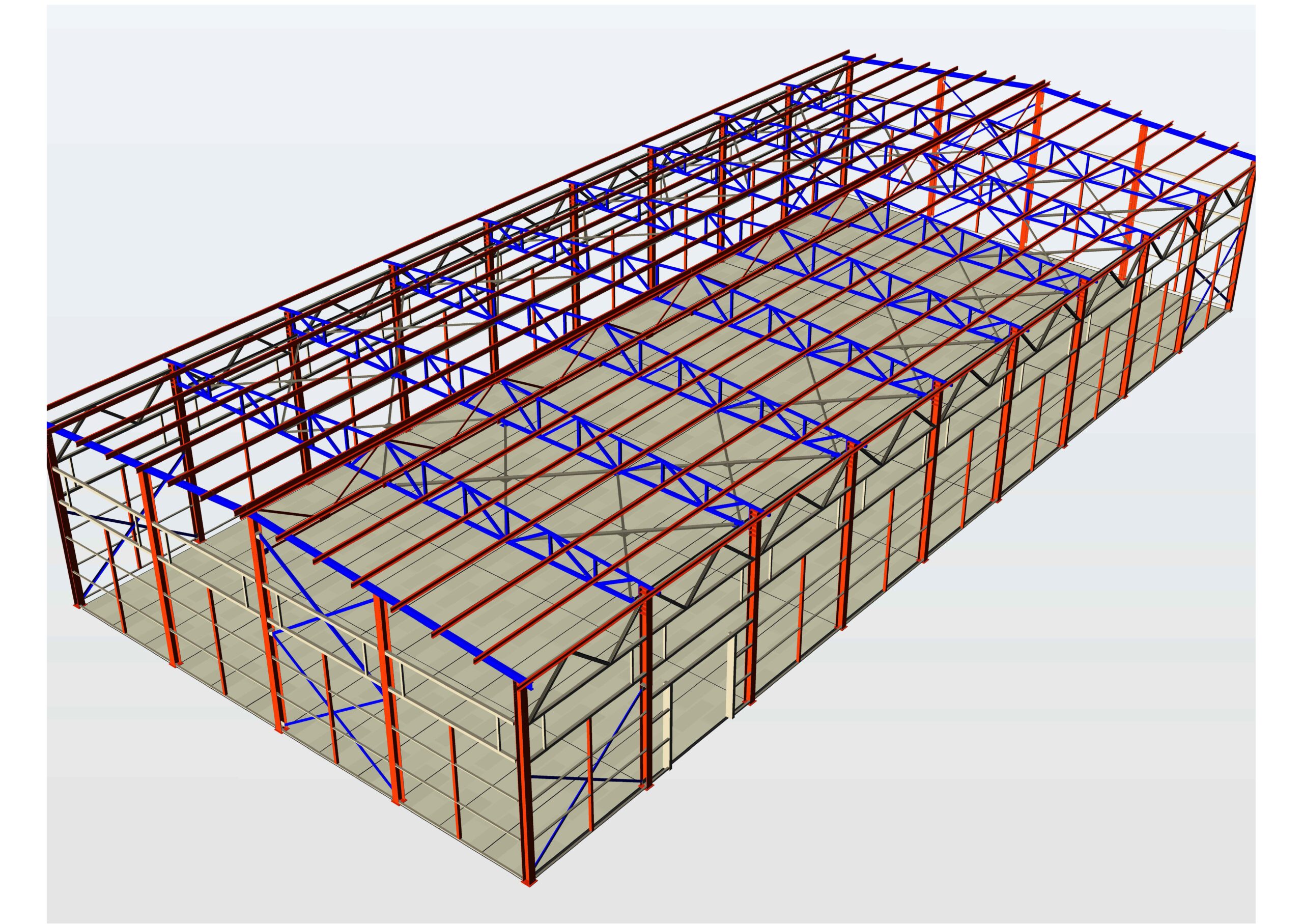

6 Каркас изометрия.jpg
1 кп 24-54 м.pdf
24-54-8.dwg
3 Каркас вид сбоку.pdf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
