Разработка проекта из легких металлических конструкций из гнутого коробчатого и [-образного профилей на болтовых соединениях. Ограждающие конструкции здания (стены и покрытие) приняты из трехслойных металлических панелей. В проекте разработан раздел АС: металлический каркас, стойки, план покрытия - ферма, связи, раскладка панелей по стенам и покрытию. Фундамент и цокольная часть не разработана.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Металлический ангар размером 11,6х8,6м из легких металлических конструкций
Металлический ангар размером 11,6х8,6м из легких металлических конструкций
1
126
2847
22
0
60
Сообщить о проблеме
Автор
Наталья
Дата
22.09.2016
Язык
Русский
Состав

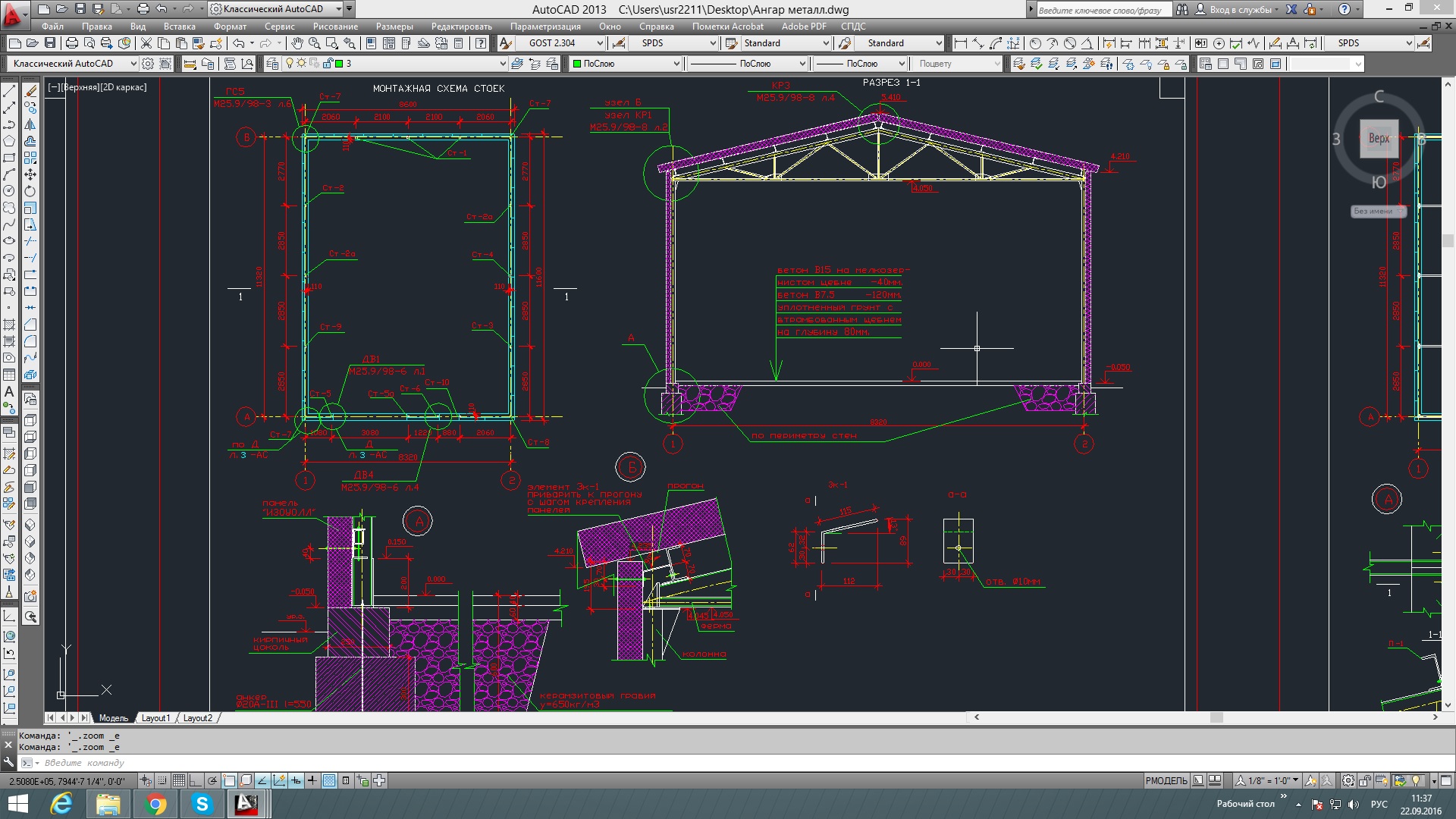

общие данные, монтажная схема стоек, схема покрытия (фермы), связей, разработка фермы, колонн. Схема раскладки панелей облицовки.
Софт
AutoCAD 2013
Как открыть?
Отзывов пока нет
Содержимое архива
-
Ангар металл.dwg
