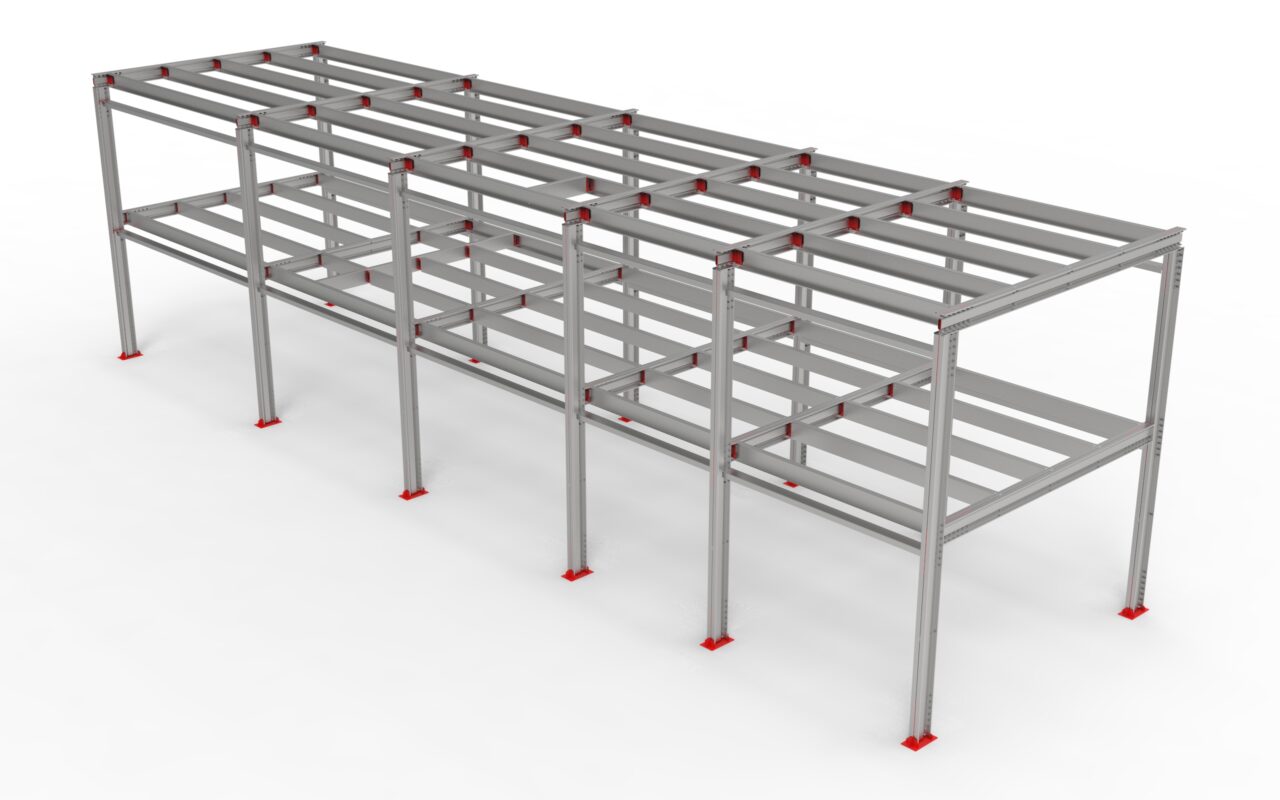

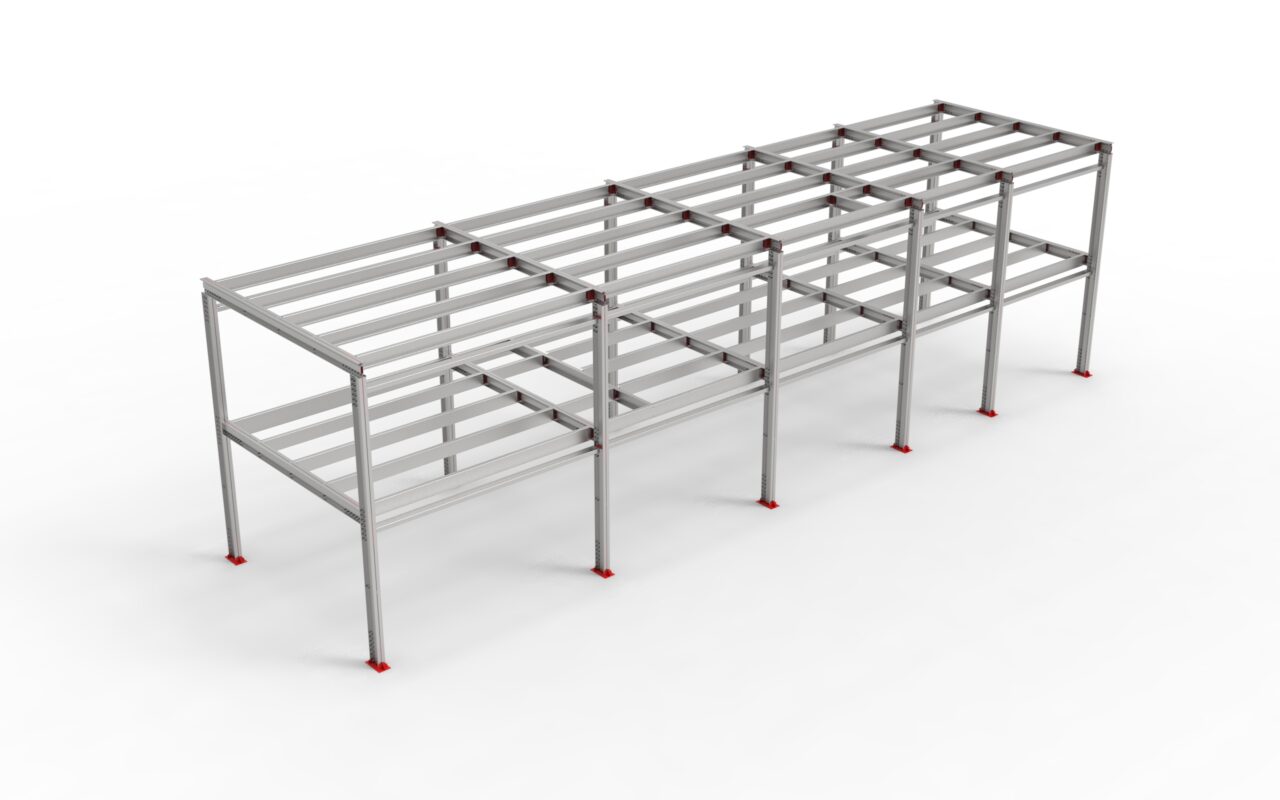

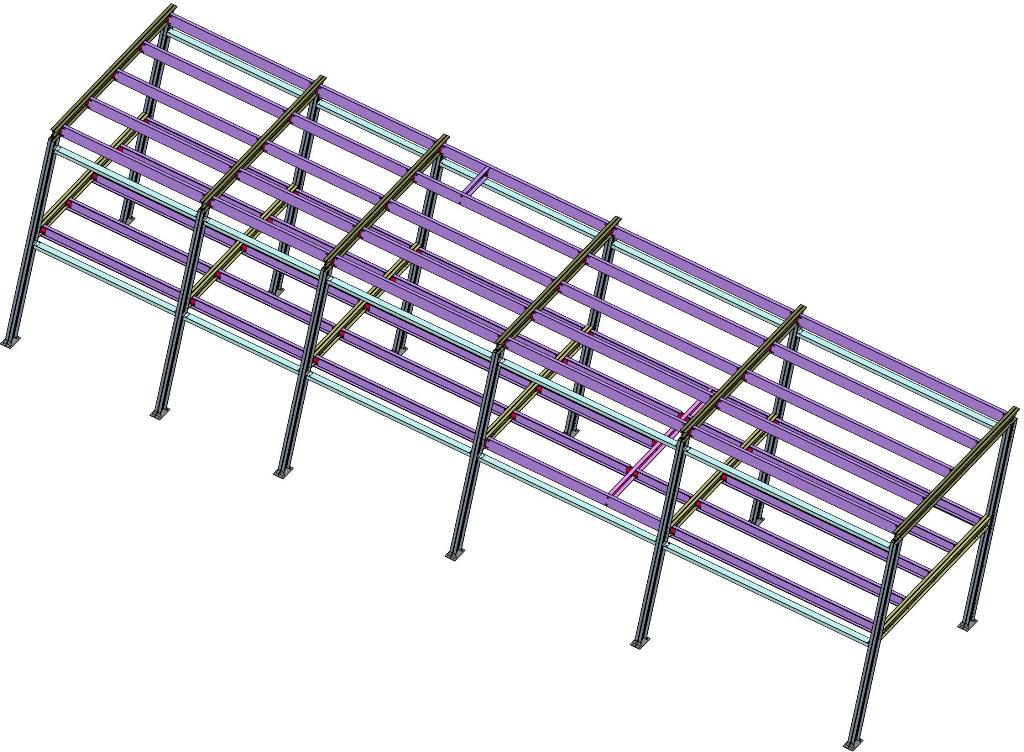

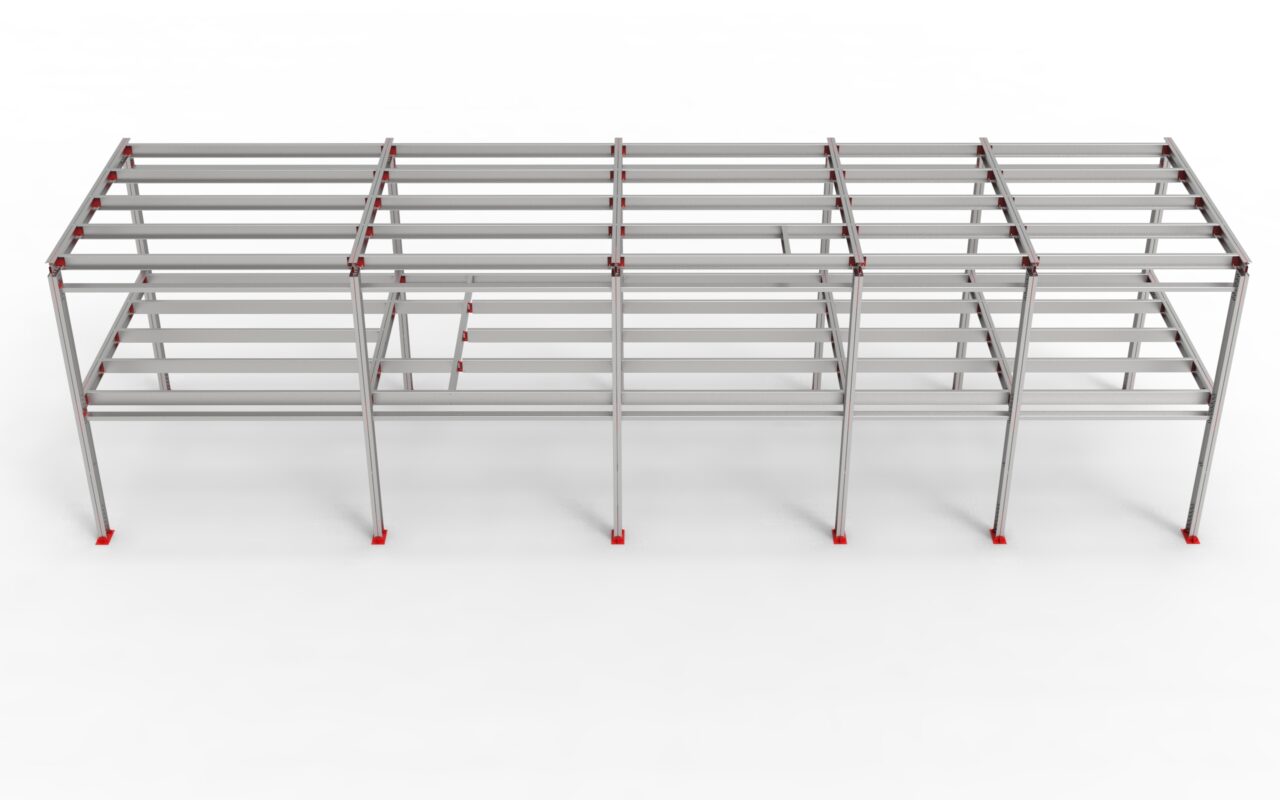

3D-модель металлоконструкции для автосервиса.
Конструкция встраивается в ангар и выполняет функцию склада и офисных помещений. Имеется два проема под лестницы.
Несущая способность металлоконструкции перекрытия 1-го этажа - 300 кг/м2.
Габаритные размеры по осям 22555 х 5640 мм. Высота конструкции 6459 мм.
Все соединения болтовые, за исключением сварных баз колонн.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Металлоконструкция офисного помещения из ЛСТК
Металлоконструкция офисного помещения из ЛСТК
0
0
21
0
0
100
Сообщить о проблеме
Автор
Сергей
Водянин
Дата
18.11.2025
Язык
Русский
Состав
3D-модели деталей, 3D-модели сборок. Stp.
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
25030333.05.003 - П3-С 300х100 L=4434 S2,0.m3d
-
25030333.03.001 - Б2-Ep 300х80 L=5940.m3d
-
25030333.04.003 - СГ3-С 200х100 S2,0.m3d
-
25030333.04.005 - СГ5-С 200х100 S2,0.m3d
-
25030333 - Автосервис.a3d
-
25030333.01.003 - Пластина Пл2.m3d
-
25030333.01.102 - Лист.m3d
-
25030333.01.103 - Косынка.m3d
-
25030333.05.009 - П9-С 300х100 L=1215 S2,0.m3d
-
25030333.05.001 - П1-С 300х100 L=5534 S2,0.m3d
-
25030333.00.001 Кронштейн угловой.m3d
-
25030333.02 - Балка Б1.a3d
-
25030333.05.005 - П5-С 300х100 L=3834 S2,0.m3d
-
25030333 - Автосервис.stp
-
25030333.02.001 - Б1-Ep 300х80 L=5336.m3d
-
25030333.03 - Балка Б2.a3d
-
25030333.01 - Колонна К1.a3d
-
25030333.01.001 - К1-Ep 300х80 L=6120.m3d
-
25030333.04.004 - СГ4-С 200х100 S2,0.m3d
-
25030333.04.002 - СГ2-С 200х100 S2,0.m3d
-
25030333.01.100 - Опора Оп1.a3d
-
20120SSC300-90 - Кронштейн угловой.m3d
-
25030333.04.001 - СГ1-С 200х100 L=5534 S2,0.m3d
-
25030333.05.004 - П4-С 300х100 L=3134 S2,0.m3d
-
25030333.05.008 - П8-С 300х100 L=4960 S2,0.m3d
-
25030333.05.007 - П7-С 300х100 L=1500 S2,0.m3d
-
25030333.01.002 - Пластина Пл1.m3d
-
25030333.05.002 - П2-С 300х100 L=4789 S2,0.m3d
-
25030333.05.006 - П6-С 300х100 L=3101 S2,0.m3d
-
25030333.01.101 - Плита.m3d
