Металлоконструкция с цифрами 100

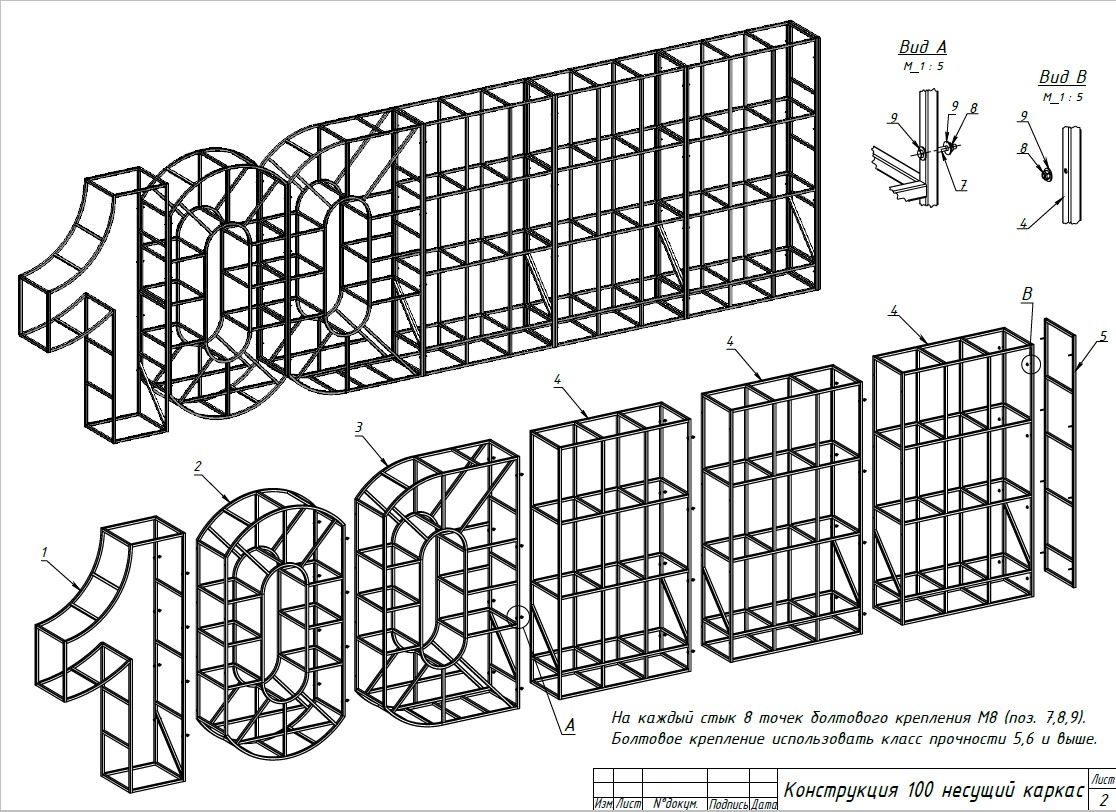

Рекламная уличная конструкция для Moscow sport. Каркас из стальных профильных труб состоит из 6 объемных букв, стянутых болтовым соединением. Без облицовки и пригрузов внутри.

Состав: 3D Сборка

Софт: SolidWorks 21

Файлы:

Каталог
Строительство
Металлоконструкции
Металлоконструкция с цифрами 100

Moscow sport Конструкция 100.jpg

Буква единица.SLDASM

Буква ноль слева.SLDASM

Буква ноль справа.SLDASM

Буква ноль центр.SLDASM

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=352мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=452мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=488,5мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=503.5мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=520мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=521мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=685,8мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=764мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=774мм.SLDPRT

Зеркально отразитьТр. проф. ст. 25х25х1,5_L=805мм.SLDPRT

Конструкция 100.SLDASM

Крышка правая.SLDASM

Полоса ст. 50х5_L=100мм.SLDPRT

Секция прямоугольная.SLDASM

Тр. проф. ст. 25х25х1,5_L=1150мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=1265мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=1316мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=1440,7мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=1695мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=1818мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=208мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=2138мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=2352мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=2388мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=352мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=452мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=482,5мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=483мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=488,5мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=503.5мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=507,8мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=516мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=520мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=521мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=523,6мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=524мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=574мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=659мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=664мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=685,8мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=685мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=707мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=722,7мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=764мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=774мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=780мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=805мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=835мм.SLDPRT

Тр. проф. ст. 25х25х1,5_L=836мм.SLDPRT

Тр.2 проф. ст. 25х25х1,5_L=1695мм.SLDPRT

Тр.2 проф. ст. 25х25х1,5_L=352мм.SLDPRT

Тр.2 проф. ст. 25х25х1,5_L=488,5мм.SLDPRT

Шпилька М8_L=60мм.SLDPRT

Шпилька М8_L=70мм.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

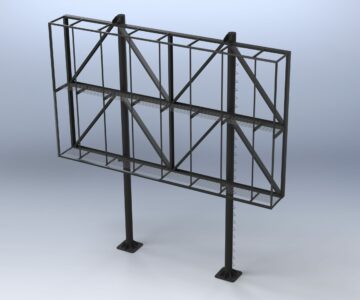

Металлоконструкция рекламного щита

Металлоконструкция футбольного электронного табло

Рейтинг: 100

Софт: SolidWorks sp4

Состав: 3D Сборка и файл в формате STE

226

Металлоконструкция футбольного электронного табло

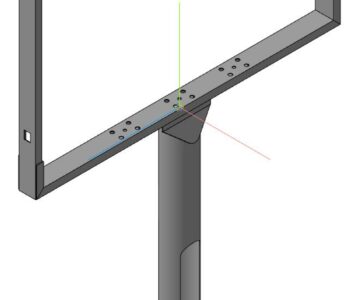

Сборная металлоконструкция для установки "паспортов объектов"
