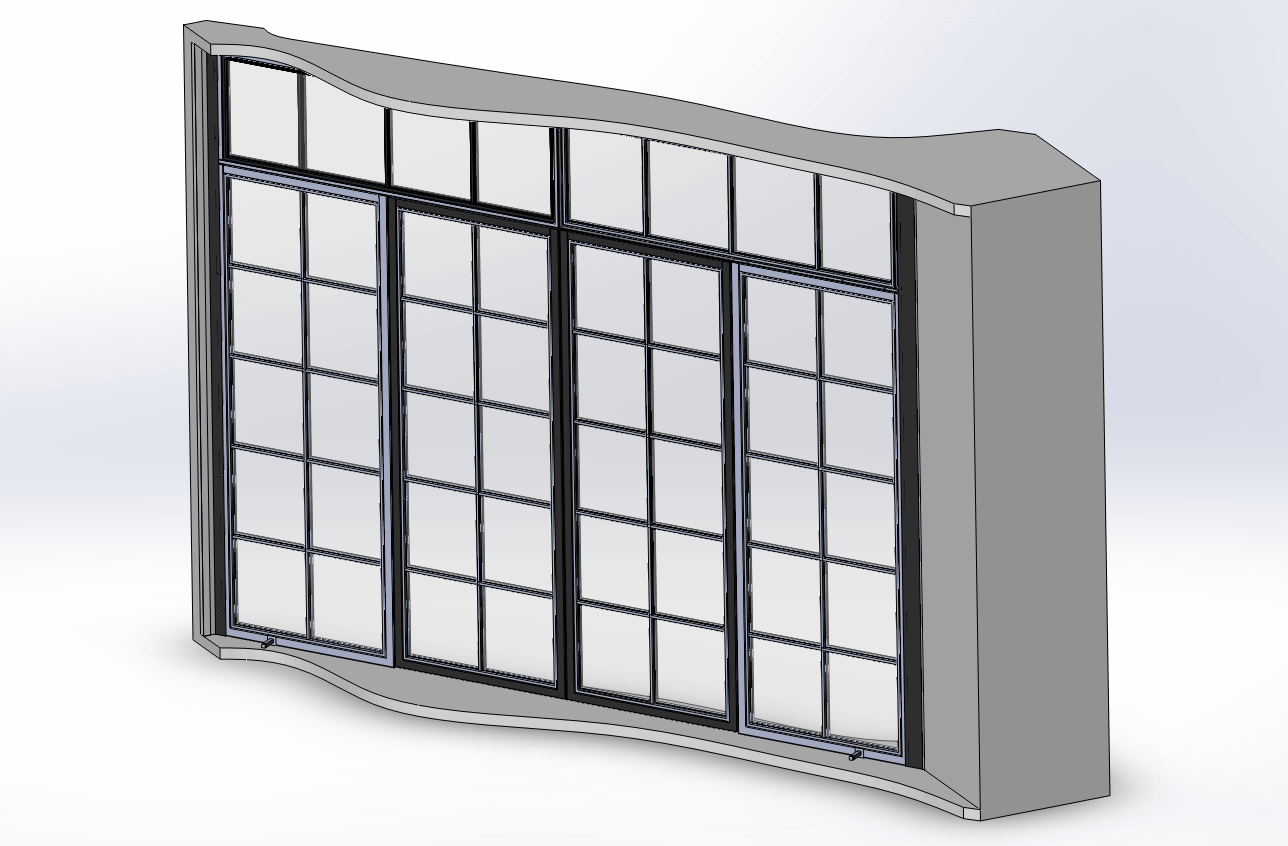

Межкомнатная перегородка в стиле ЛОФТ

Перегородка остекленная из четырех статических секций и двух распашных дверей, длина 3269 высота 2626.
Движение дверей осуществляется на капельных петлях типа HS-120. Допустимая
производителем масса двери 120кг. Расчетная масса одной раcпашной двери перегородки
не более 50кг. Для предотвращения произвольного открытия дверей используются шариковые
фиксаторы Apecs. Ограничители - настенного типа (устанавливаются на раму).
Ручка тип L=400мм - 4шт.
Покраска полимерно-порошковая, цвет черный матовый по RAL 9005.
Используемые профили: труба 40х40х2,0 ГОСТ 8639-82; труба 40х20х2,0 ГОСТ 8645-68; труба
15х15х1,5 ГОСТ 8639-82.
Стекла каленые прозрачные, толщина 6 мм.

Состав: Сборочный чертеж (СБ), Деталировка, 3D Сборка

Софт: SolidWorks 2018

Файлы:
Боковая секция СБ.SLDASM
Рама верхняя.SLDPRT
Р259СБ 3петли.PDF
Зеркально отразитьПритвор СБ.SLDPRT.SLDASM
Штапик боковой.SLDPRT
Р259СБ.SLDDRW
Крепеж правый.SLDPRT
Боковая секция СБ Р.SLDASM
Уплотнитель пористый.SLDPRT
Сборка для эскиза двери открыты.SLDASM
Стекло верхнее 6мм.SLDPRT
Уплотнитель верхний.SLDPRT
Перегородка - двери открыты СБ.SLDASM
Дверь СБ Р.SLDASM
Наличник лев.SLDPRT
Рама боковая.SLDPRT
Книга1.xlsx
Р259 Эскизный.PDF
Стекло двери 6мм.SLDPRT
Закладная резьба.SLDPRT
Уплотнитель боковой.SLDPRT
Верхняя секция СБ.SLDASM
Притвор.SLDPRT
Штапик верхний.SLDPRT
Рама двери.SLDPRT
Р259 Эскизный.SLDDRW
Сборка для эскиза.SLDASM
крепеж.SLDPRT
Задающая сборка.SLDASM
Стекло боковое 6мм.SLDPRT
Крепеж левый приварной.SLDPRT
Разлиновка.SLDPRT
Зеркально отразитьУплотнитель пористый.SLDPRT
пространство.SLDPRT
Уплотнитель двери.SLDPRT
Верхняя секция СБ Р.SLDASM
Гайка М8 Din 934.SLDPRT
Крепеж левой стороны приварной.SLDPRT
Притвор СБ.SLDPRT.SLDASM
Р259СБ.PDF
Р259СБ 3петли.SLDDRW
Дверь СБ.SLDASM
Наличник прав.SLDPRT
Зеркально отразитьПритвор.SLDPRT
Перегородка СБ.SLDASM
Упор дверной Punto DS PW-75 CP-8, цвет хром.SLDPRT
Штапик двери.SLDPRT
