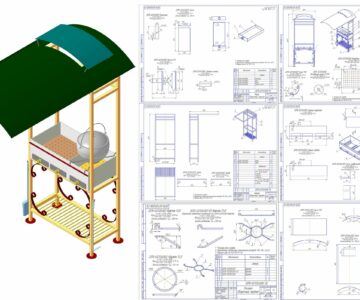

Многофунциональный мангал для приготовления пищи. Имеется печь под казан с трубой для отвода дыма. Очаг печи рассчитан под казан объёмом от 15-18 литров. Есть удобные полочки для необходимого инвентаря. Размер всей конструкции (ШДВ) 1424х520х2232
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Многофункциональный мангал 1424х520
Многофункциональный мангал 1424х520
0
9
463
1
2
60
Сообщить о проблеме
Автор
Илья Шипов
Дата
18.02.2021
Язык
Русский
Состав
3D-модель, 11 СБ
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Боковина длинная.m3d
-
Боковина короткая.m3d
-
Дверца.a3d
-
Дверца.cdw
-
Дверца.m3d
-
Дверца.spw
-
Днище.m3d
-
Задвижка.m3d
-
Каркас боковой длинный.m3d
-
Каркас боковой короткий.m3d
-
Каркас общий.a3d
-
Крыша.cdw
-
Крыша.m3d
-
Крышка.a3d
-
Крышка.m3d
-
Крышка на казан.m3d
-
Крышка печки с ручкой.cdw
-
Крышка трубы.m3d
-
М 00 # Мангал.cdw
-
М 10 # Крышка.cdw
-
М 14 # Ручка.cdw
-
М 20 # Решетка.cdw
-
М 21 # Стойка.cdw
-
Мангал.a3d
-
Многофункциональный мангал.a3d
-
Многофункциональный мангал.cdw
-
Многофункциональный мангал.spw
-
Ножка.m3d
-
Ножка 2 исп.m3d
-
Перемычка между подставками.m3d
-
Петля.m3d
-
Печь под Казан.m3d
-
Печь под казан.cdw
-
Печь под казан.spw
-
Печь под казан сборка.a3d
-
Пластина длинная.m3d
-
Пластина короткая.m3d
-
Пластины.m3d
-
Поддон под печь.m3d
-
Поддон с ручкой.cdw
-
Поддон с ручуой.a3d
-
Подставка под мангал.m3d
-
Подставка под печь.m3d
-
Пруток продольный.m3d
-
Пятак.m3d
-
Решетка.a3d
-
Ручка.m3d
-
Ручка от дверцы.m3d
-
Сборка дверца.a3d
-
Сборка ручка с крышкой.a3d
-
Стенка боковая.m3d
-
Стенка торцевая.m3d
-
Стойка.m3d
-
Труба.m3d
