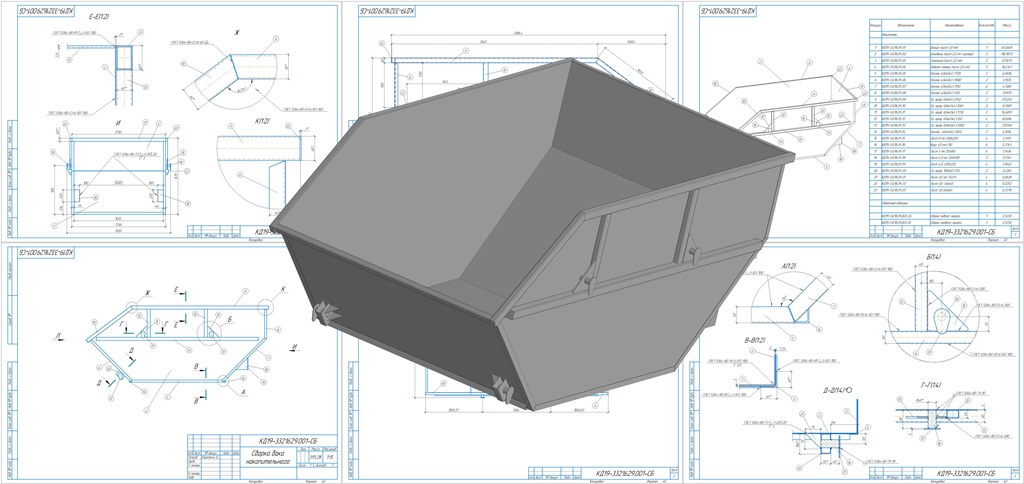

Мусорный бак 8м3
3
49
4949
114
4
100
Сообщить о проблеме
Автор
Сергей Толстов
Дата
15.04.2022
Язык
Русский
Состав
3D Сборка, деталировка, чертежи
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Боковина.m3d
-
Вертикальное ребро.a3d
-
Дно.m3d
-
Заглушка 60х40.m3d
-
Заглушка 60х60.m3d
-
Задник Упора.a3d
-
Задняя стенка.m3d
-
Косынка.a3d
-
Косынка переднего зацепа.m3d
-
Косынка упора.m3d
-
Круг 40 мм.a3d
-
Ограничитель.m3d
-
Ребро жесткости Боковины.a3d
-
Ребро жесткости Задника.a3d
-
Ребро жесткости боковина - верхняя трпеция.a3d
-
Сборка бака накопителя.a3d
-
Сборка бака накопителя.stp
-
Сборка левого зацепа.a3d
-
Сборка правого зацепа.a3d
-
Сборка упора.a3d
-
Трапеция.m3d
-
Уголок L550.a3d
-
Уголок L1080.a3d
-
Уголок L1130.a3d
-
Уголок L1705.a3d
-
Уголок дно - передняя трапеция L1655.m3d
-
Упор боковины.a3d
-
Упор переднего зацепа.a3d
-
-
-
КД19-3321629-01 - Днище (лист 3,0 мм).cdw
-
КД19-3321629-02 - Боковина (лист 2,0 мм сшитый).cdw
-
КД19-3321629-03 - Трапеция (лист 2,0 мм).cdw
-
КД19-3321629-04 - Задняя стенка (лист 2,0 мм).cdw
-
КД19-3321629-05 - Уголок 40х40х3 L1705.cdw
-
КД19-3321629-06 - Уголок 40х40х3 L1080.cdw
-
КД19-3321629-07 - Уголок 40х40х3 L1130.cdw
-
КД19-3321629-08 - Уголок 40х40х3 L550.cdw
-
КД19-3321629-09 - Тр. проф. 60х40 L2550.cdw
-
КД19-3321629-10 - Тр. проф. 60х40х3 L1045.cdw
-
КД19-3321629-11 - Тр. проф. 60х40х3 L1730.cdw
-
КД19-3321629-12 - Тр. проф. 60х40х3 L550.cdw
-
КД19-3321629-13 - Тр. проф. 60х60х3 L3000.cdw
-
КД19-3321629-14 - Уголок 40х40х3 L1655.cdw
-
КД19-3321629-15 - Лист 8 мм 200х200.cdw
-
КД19-3321629-16 - Круг 40 мм L90.cdw
-
КД19-3321629-17 - Лист 5 мм 125х80.cdw
-
КД19-3321629-18 - Лист 4,0 мм 220х100.cdw
-
КД19-3321629-19 - Лист 4,0 мм 220х220.cdw
-
КД19-3321629-20 - Тр. проф. 100х50 L150.cdw
-
КД19-3321629-21 - Лист 3,0 мм 75х75.cdw
-
КД19-3321629-22 - Лист 3,0 60х40.cdw
-
КД19-3321629-23 - Лист 3,0 60х60.cdw
-
КД19-3321629.001-СБ - Сборочный чертеж бака-накопителя.cdw
-
КД19-3321629.002-СБ - Сборка левого зацепа Сборочный чертеж.cdw
-
КД19-3321629.003-СБ - Сборка правого зацепа Сборочный чертеж.cdw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-3869860
Евгений Изотов
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день в СП на последнем листе ОШИБКА поз. 12 L=520мм Должно быть !!! а там 550мм. В самой детали тоже на чертеже размер 520мм а в названии в основной надписи L=550мм я сразу не проверил, а наши так криво и вставили и сварили ))) теперь мульда кривая. Но думаю если еще одну будем делать уже поправил у себя эти размеры! Вам предлагаю и тут поправить чтоб другие не накосячили.
Добрый день! Как открыть все документы в одном файле? КД не отрывается
Добрый . Вы скачали архив распакуйте его, а дальше вам нужен компас 19 и выше.
Распаковал, но в каждой папке находятся 10+ файлов, каким образом открыть все в " файле, как КД чертеж?
Вы скорее всего привыкли работать в автокаде, где в одном файле много листов. Вот что рекомендуют другие пользователи на форуме Аскон:
Добрый день, в архиве есть чертежи листового материала в формате DXF (для раскроя листа лазером/плазмой)?

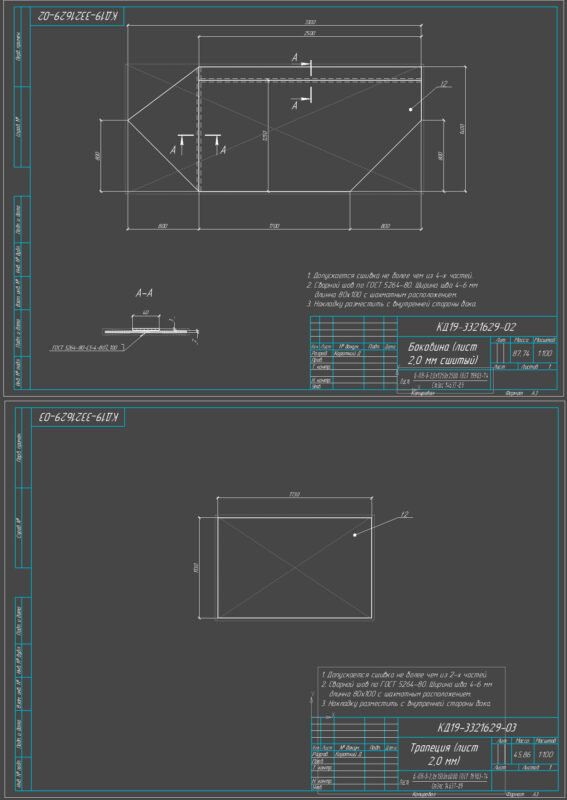

Здравствуйте! Данная работа выполнена в КОМПАС-3D, дополнительно файлы раскроя в DWG/DXF не добавлены, это видно в списке файлов в описании работы. Сами чертежи довольно подробные, примеры можно посмотреть на второй картинке предварительного просмотра.
Сколько будет стоить добавление чертежей раскроя листов в DXF?
Спасибо
