Навес 9100х5000хh3000

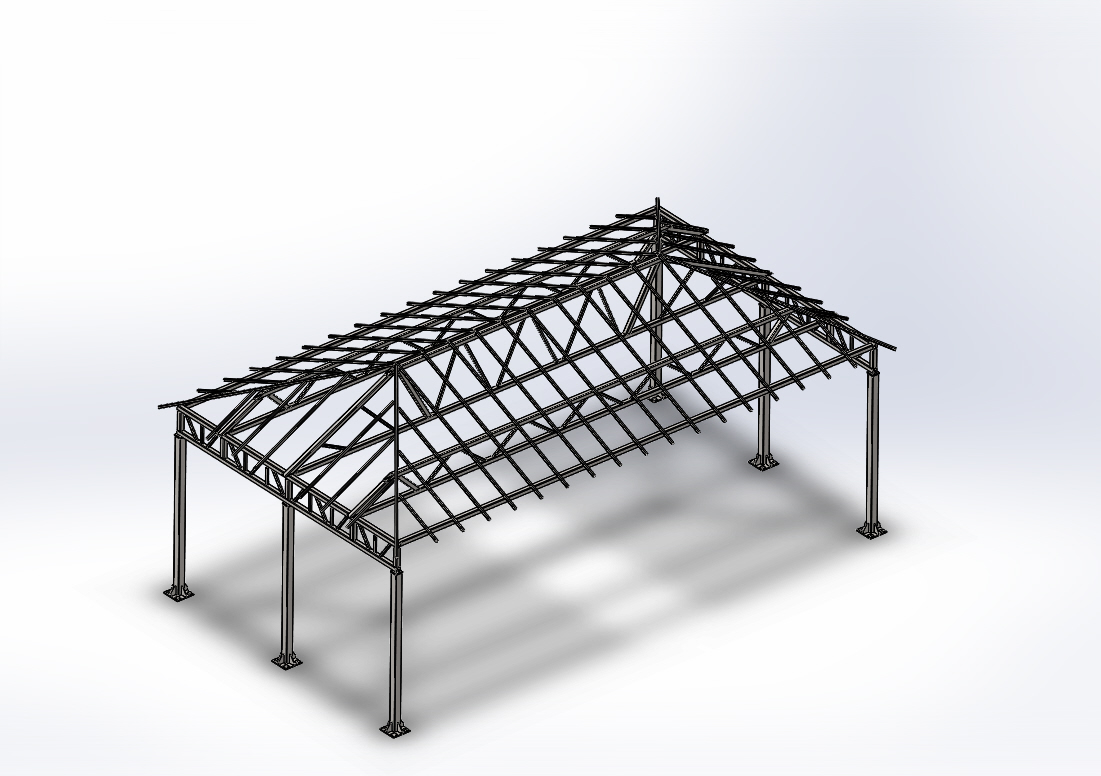

Навес для обслуживания автомобилей на площадке, прилегающей к СТО. Может быть использован по любому назначению. Опоры навеса должны опираться на фундаментные столбики, размер которых зависит от грунта. В моём случае размер фундаментных столбиков составил 500х500 при высоте 1000 мм. Кровля навеса может быть выполнена из различных материалов. В проекте рассматривалось использование профнастила.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2017

Просмотр файлов
Навес\Балка Б-1..SLDPRT
Навес\Колонна К-1..SLDASM
Навес\Колонна К-1..SLDPRT
Навес\Косынка 100х150х8.SLDPRT
Навес\Навес 9100х5000хh3000.SLDASM
Навес\Пластина боковая 100х
Навес\Пластина опорная 150х100хh10.SLDPRT
Навес\Подпятник 120х120х12.SLDPRT
Навес\Подпятник 130х130хх12.SLDPRT
Навес\Подпятник 320х320х16.SLDPRT
Навес\Прогон П-1..SLDPRT
Навес\Прогон П-2..SLDPRT
Навес\Прогон П-3..SLDPRT
Навес\Прогон П-4..SLDPRT
Навес\Прогон П-5..SLDPRT
Навес\Прогон П-6..SLDPRT
Навес\Прогон П-7..SLDPRT
Навес\Ребро..SLDPRT
Навес\Ферма подстропильная ФП-1.SLDPRT
Навес\Ферма Ф-1..SLDASM
Навес\Ферма Ф-1..SLDPRT
Навес\Ферма Ф-2..SLDASM
Навес\Ферма Ф-2..SLDPRT
Навес\ФП-1.SLDASM
Навес\Шайба 70х
