Конкурс асов 3D-моделирования

Навес 9х5м высотой 4,65м

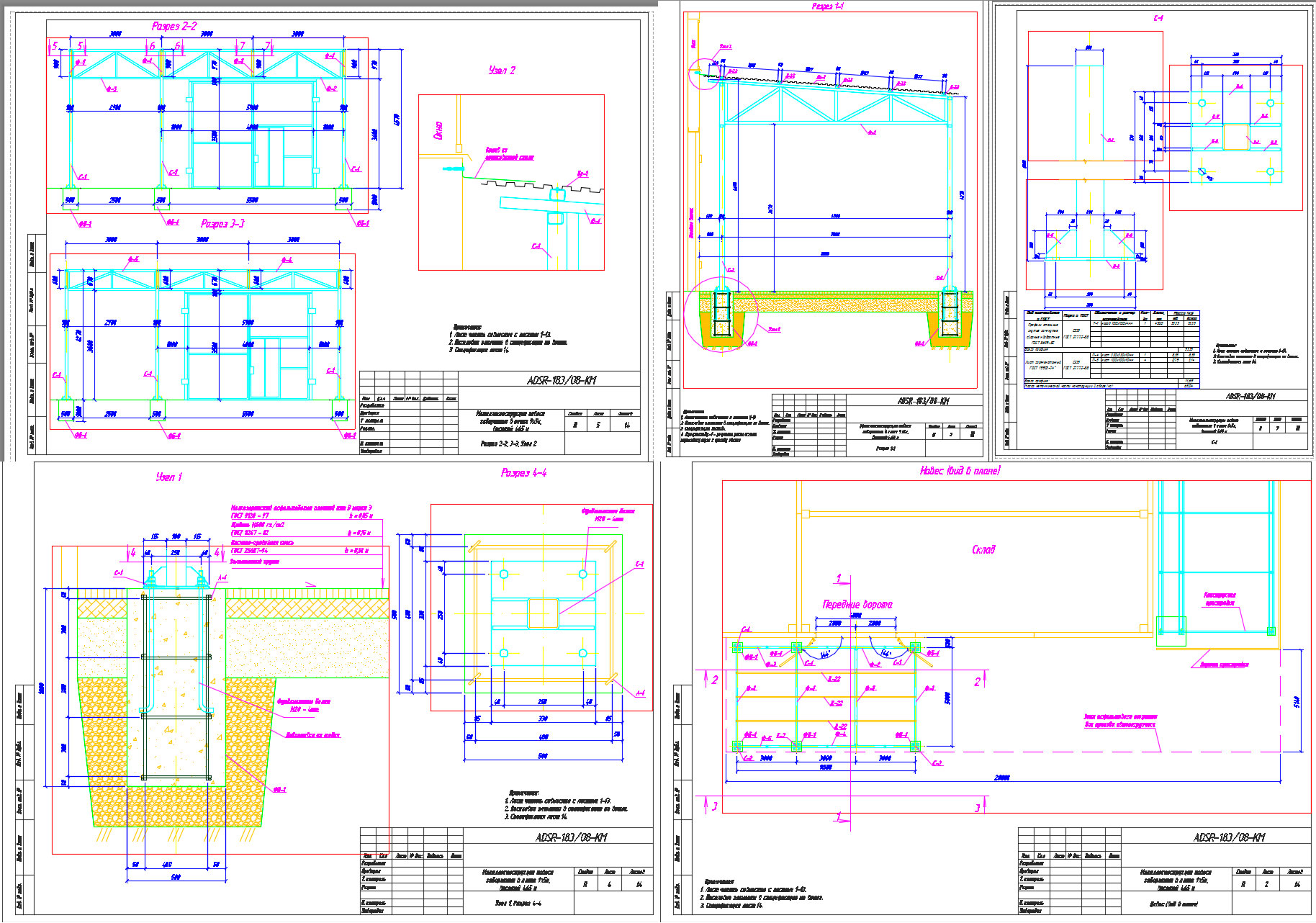

Навес габаритами в плане 9х5м, высотой 4,65 м. В проекте к разработке принят вариант - силовой каркас которого представляет собой пространственную систему металлоконструкций из опорных колонн, балок и ферм покрытий. Силовой каркас обшит листом, профилированным типа «С» по ГОСТ 24025-94. Опорные колонны из профильных труб 100х100х4мм, имеющие базу для крепления к фундаменту. Фермы выполнены из профильных труб 100х60х3мм

Состав: КМ,КМД Язык документа

Софт: AutoCAD 2015 sp2
