Навес для генератора (уличный)

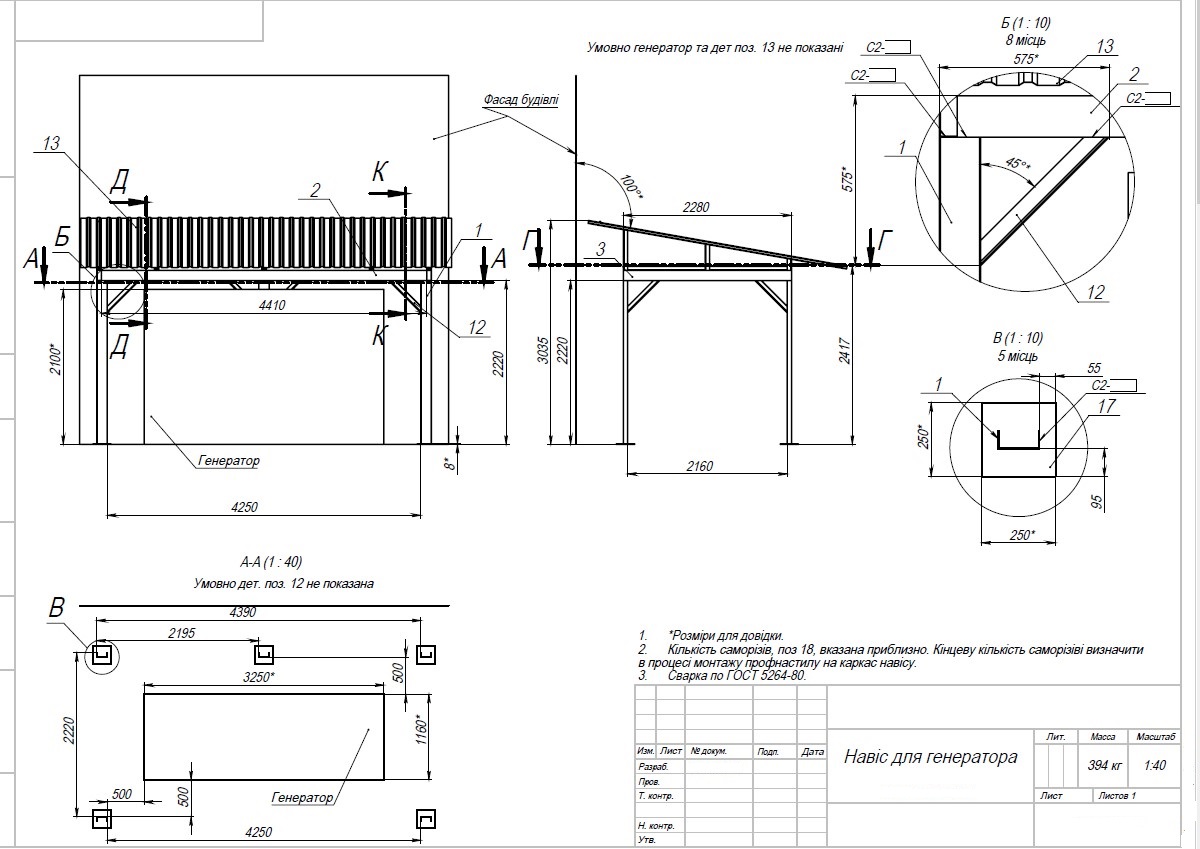

Разработан проект навеса для уличного генератора. Размеры предполагаемого генератора - 3250х2100х1160 мм. Генератор дизельный. Размеры навеса - 3035х2220х4500 мм. Накрытие крыши - профнастил кровельный (имеется модель). Крепление профиля с помощью кровельных саморезов 4,8х16 - 180 шт. (расчет количества примерный, имеется модель). Сортамент для изготовления навеса:
Уголок 60х60х3, Швеллер №14, Труба 40х40х3, Труба 60х60х3, Труба 40х25х3.
Материал сортамента - сталь. Закладные пластины выполнены из стального листа 250х250х8.
Предполагается монтаж с помощью бетонирования в землю и крепления с помощью закладных.

Состав: Зд модель (сборка+деталировка), чертежи (сборочные+деталлировочные)

Софт: SolidWorks 2021 SP4.1

Файлы:
Навес для генратора/
Навес для генратора/Кутник 60х60х3 - 100 мм.SLDDRW
Навес для генратора/Профнастил покрівельний 1200х3900.SLDPRT
Навес для генратора/Земля.SLDPRT
Навес для генратора/Кутник 60х60х3 - 551 мм.SLDDRW
Навес для генратора/Швеллер №14 - 2280 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 491 мм.SLDPRT
Навес для генратора/Генератор під навісом.SLDDRW
Навес для генратора/Кутник 60х60х3 - 296 мм.SLDDRW
Навес для генратора/Кутник 60х60х3 - 615 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 355 мм.SLDPRT
Навес для генратора/Швеллер №14 - 2212 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 355 мм.SLDDRW
Навес для генратора/Кутник 60х60х3 - 100 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 160 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 551 мм.SLDPRT
Навес для генратора/Труба 40х40х3 - 3456 мм.SLDPRT
Навес для генратора/Труба 40х25х3 - 1415 мм.SLDPRT
Навес для генратора/Генератор.SLDPRT
Навес для генратора/Закладна 250х250х8.SLDPRT
Навес для генратора/Кутник 60х60х3 - 615 мм.SLDDRW
Навес для генратора/Генератор під навісом.SLDASM
Навес для генратора/Саморіз покрівельний 4,8х16.SLDPRT
Навес для генратора/Швеллер №14 - 4410 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 160 мм.SLDDRW
Навес для генратора/Труба 60х60х3 - 2280 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 491 мм.SLDDRW
Навес для генратора/Фасад будинку.SLDPRT
Навес для генратора/Пластина 200х132х3.SLDPRT
Навес для генратора/Труба 40х25х3 - 750 мм.SLDPRT
Навес для генратора/Кутник 60х60х3 - 296 мм.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
