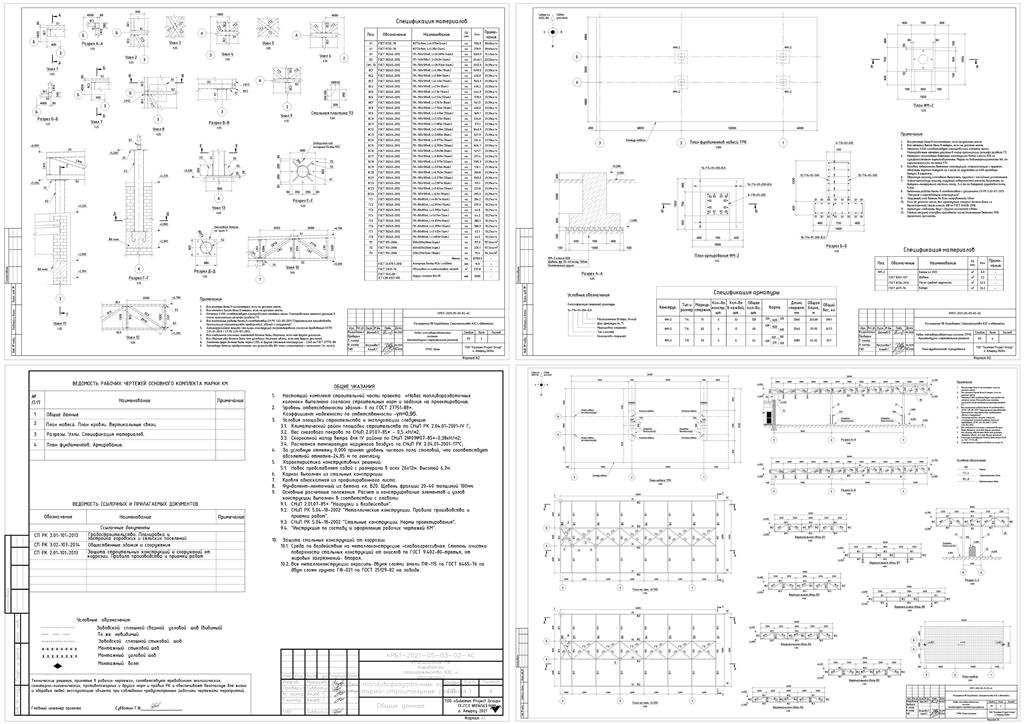

Навес над колонками АЗС - 12х26 м

Навес над колонками АЗС - 12х26 м. Сетка колонн 9*12*3 м.1.    Настоящий комплект строительной части проекта  «Навес топливораздаточных колонок» выполнено согласно строительных норм и задание на проектирование.
2.    Уровень ответственности здания- II по ГОСТ 27751-88*.
Коэффициент надежности по ответственности -γп=0,95.
3.    Условия площадки строительства и эксплуатации следующие:
3.1.    Климатический район площадки строительства по СНиП РК 2.04.01-2001-IV Г;
3.2.    Вес снегового покрова по СНиП 2.01.07-85* - 0,5 кН/м2;
3.3.    Скоростной напор ветра для IV района по СНиП 2№01№07-85*-0,38кН/м2;
3.4.    Расчетная температура наружного воздуха по СНиП РК 2.04.01-2001-17°С;
4.    За условную отметку 0,000 принят уровень чистого пола столовой, что соответствует абсолютной отметке-24.85 м по генплану.
5.    Характеристика конструктивных решений;
5.1.    Навес представляет собой с размерами в осях 26х12м. Высотой 6,7м.
6.    Каркас выполнен из стальных конструкции.
7.    Кровля односкатная из профилированного листа.
8.    Фундамент-ленточный из бетона кл. В20. Щебень фракции 20-40 толщиной 100мм.
9.    Основные расчетные положения. Расчет и конструирование элементов и узлов конструкции выполнен в соответствии с главами:
9.1.    СНиП 2.01.07-85* "Нагрузки и воздействия".
9.2.    СНиП РК 5.04-18-2002 "Металлические конструкции. Правила производства и приемки работ".
9.3.    СНиП РК 5.04-18-2002 "Стальные конструкции. Нормы проектирования".
9.4.    "Инструкция по составу и оформлению рабочих чертежей КМ".
10.    Защита стальных конструкций от коррозии.
10.1.    Среда по воздействию на металлоконструкцию -слабоагрессивная. Степень очистки поверхности стальных конструкций от окислов по ГОСТ 9.402-80-третья, от жировых загрязнений- вторая.
10.2.    Все металлоконструкции окрасить двумя слоями эмали ПФ-115 по ГОСТ 6465-76 по двум слоям грунта ГФ-021 по ГОСТ 25129-82 на заводе.
