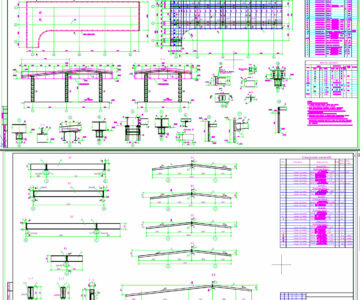

Навес над АЗС

Металлический навес над топливо-раздаточными колонками. Размеры в плане 15х16. Фундаменты столбчатые.
Рабочий проект разработан и выполнен на основании - Задания на проектирование, АПЗ, технологического задания
Место строительства г. Алматы
Проектируемое сооружение «Автозаправочная-автогазозаправочная станция» - одностадийное.
Климатические условия:
Климатический подрайон - IIIВ;
Нормативный вес снегового покрова - 70 кгс/м2;
Нормативное ветровое давление - 38 кгс/м2;
Воздуха наиболее холодной пятидневки - минус 23 С;
Нормативная глубина промерзания грунтов для суглинка - 0.95 м;
Согласно СН РК 2.03-30-2006 сейсмичность района работ равна - 9 баллов. Категория грунтов по сейсмическим свойствам - III (третья).
Уточненное значение сейсмичности следует принимать равным 10 (десяти) баллам.

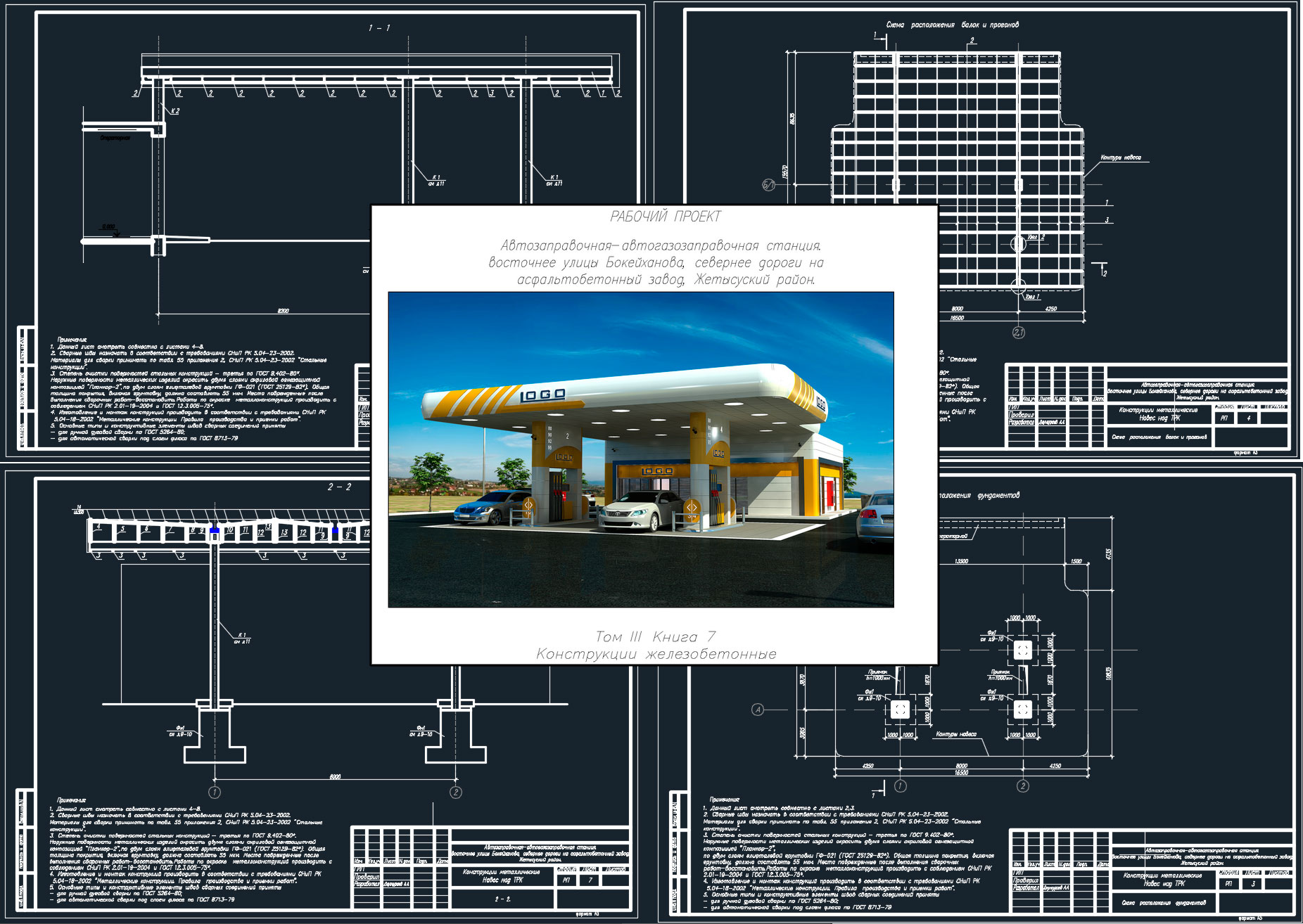

Состав: Общие данные, Схемы расположения элементов навеса, Столбчатые фундаменты. Колоны металлические, Спецификации. Язык документа

Софт: AutoCAD 2010

Просмотр файлов
АГЗС-1_КМ по Ангарской.dwg
