Проект автозаправочная станция (АЗС)

Автозаправочная станция г. Ярославль. Проект КМ операторная и навес. Навес над островками с топливораздаточными колонками предназначен для создания водителям комфортных условий заправки топливом автотранспорта. Проект разработан для использования в климатических зонах, соответствующих III снеговому и II ветровому районам по СНиП 2.01.07-85 и СНиП 2.01.01-82.

Техническая характеристика навеса
Размеры габаритные: длина 14,36 м, ширина 8,59 м
высота - 6,00 м
Площадь навеса по м/конструкциям
- без фриза - 117.45 м²
- с фризом - 123.35 м²
Приведенная металлоемкость на 1 м² площади - 50÷60 кг

Проект навеса разработан для следующих климатических условий:
расчётная зимняя температура - 26 C,
нормативная нагрузка от снегового покрова 1,3 КПа (130 кг/м²),
нормативная ветровая нагрузка 0,30 КПа (30 кг/м²),
зона влажности - нормальная.

Металлические конструкции навеса рассчитаны по СНиП II-23-81* на расчетную снеговую нагрузку - 180 кг/м², расчетную ветровую нагрузку (с пульсационной составляющей) - 90 кг/м².
Расчетная нагрузка от собственного веса конструкций навеса от 10 до 60 кг/м² , полезная нагрузка на подвесной потолок - 20 кг/м² . Определяющим параметром расчета конструкций приняты прогибы. Расчетные прогибы второстепенных балок не превышают на консолях - 1,5 см, что обеспечивает нормальную эксплуатацию облицовки и реечного потолка. Прогибы в пролете главных балок не более 4 см и 1,5 см на консолях.

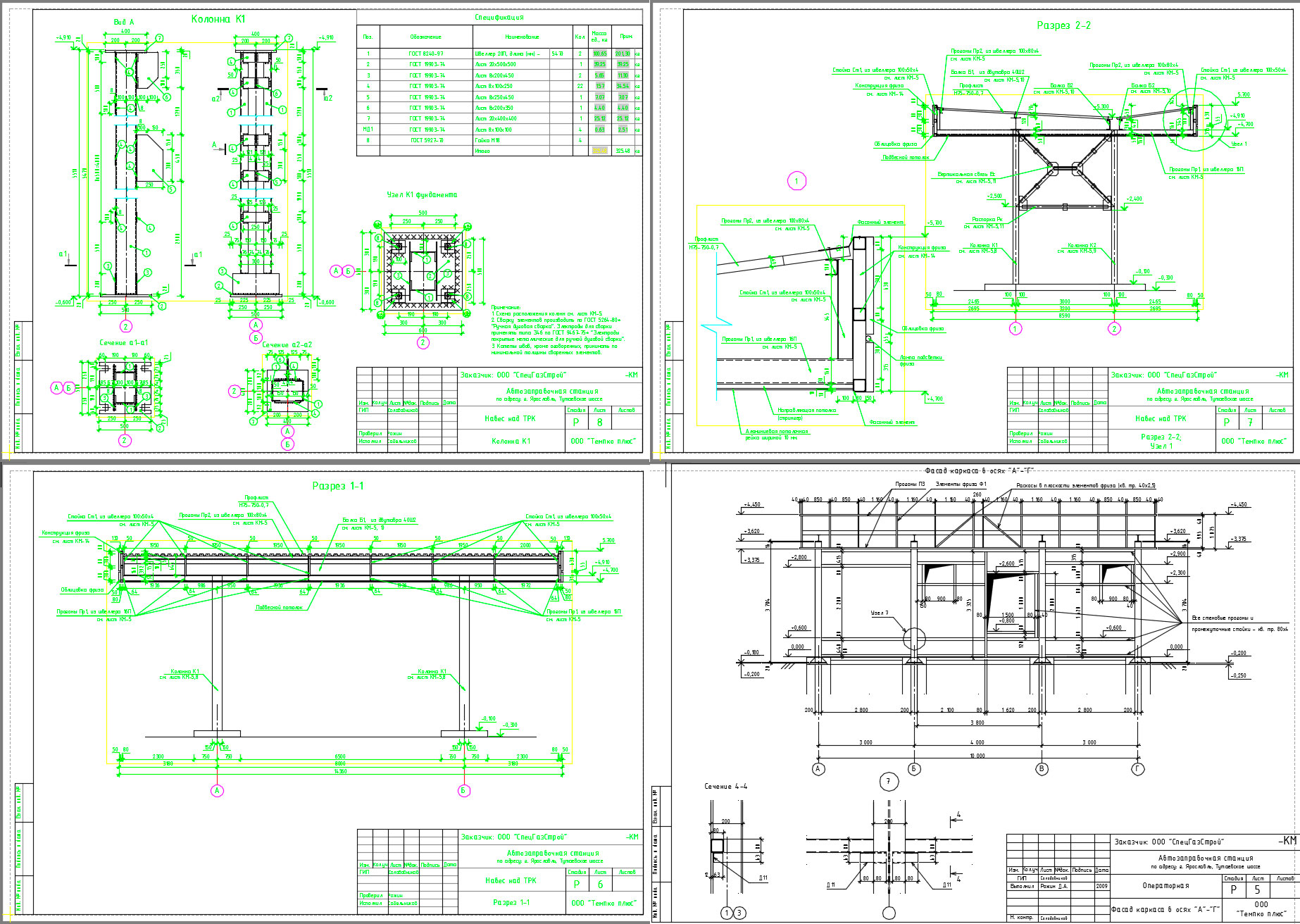

Состав: План навеса и операторной схема расположения колонн, балок, прогонов и связей, чертежи стадии КМ Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Металлоконструкции / Проект автозаправочная станция (АЗС)

КМ Операторная и Навес\AZS_KM_naves_Tutaevskoe_sosse.dwg
КМ Операторная и Навес\КМ-1.dwg
КМ Операторная и Навес\КМ-10.dwg
КМ Операторная и Навес\КМ-11.dwg
КМ Операторная и Навес\КМ-12.dwg
КМ Операторная и Навес\КМ-2.dwg
КМ Операторная и Навес\КМ-3.dwg
КМ Операторная и Навес\КМ-4.dwg
КМ Операторная и Навес\КМ-5.dwg
КМ Операторная и Навес\КМ-6.dwg
КМ Операторная и Навес\КМ-7.dwg
КМ Операторная и Навес\КМ-8.dwg
КМ Операторная и Навес\КМ-9.dwg
КМ Операторная и Навес
