ОБЩИЕ ДАННЫЕ

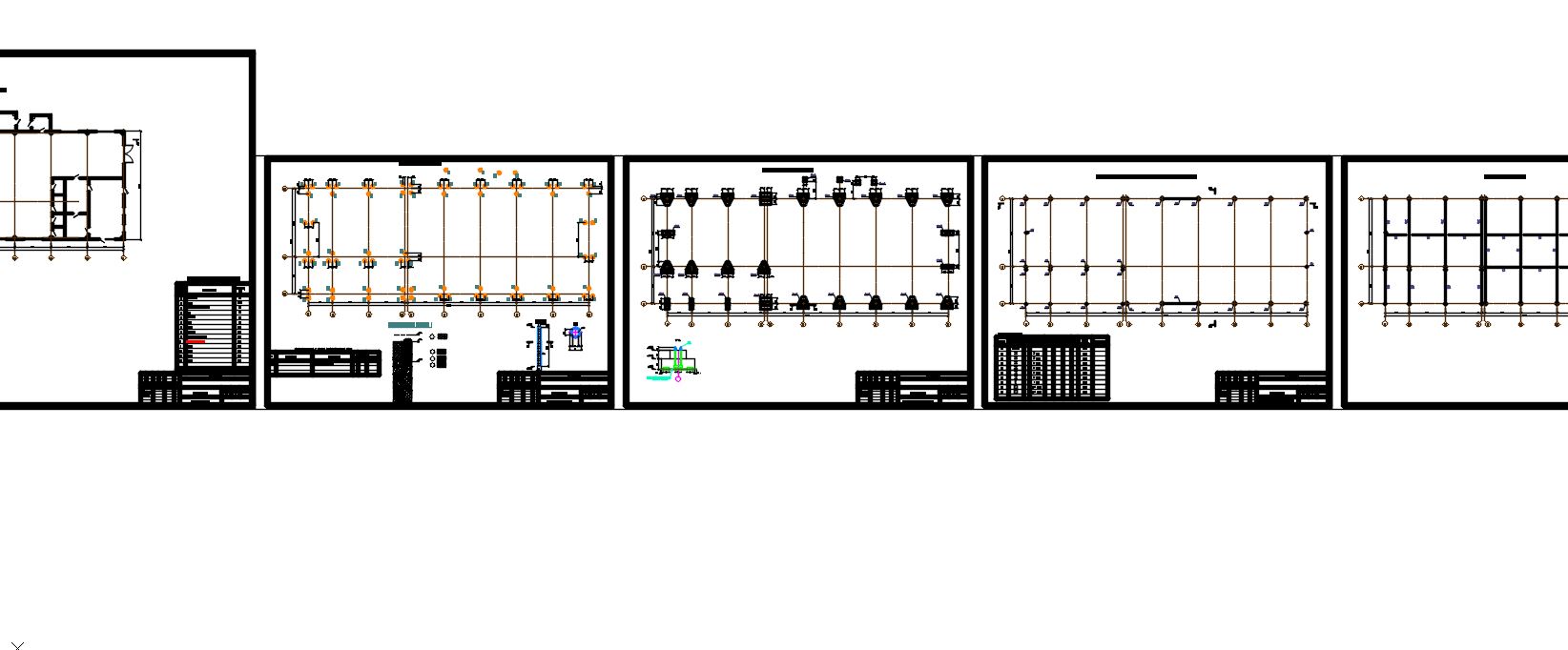

1.1 Данный комплект рабочих чертежей марки АР "Нежилое здание", расположенного в с. Ермаковское Ермаковского района г. Красноярска, разработан на основании задания на проектирование.
1.2 За относительную отметку 0,000 принята отметка уровня чистого пола 1-го этажа проектируемого здания.
1.3 Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, правил и стандартов, действующих на территории Российской Федерации, и обеспечивают безопасную для здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
1.4 Природно-климатические условия строительства:
- расчетная снеговая нагрузка - 180 кгс/м² (СНиП 2.01.07-85* "Нагрузки и воздействия", 1996г, III снеговой район).
- нормативная ветровая нагрузка - 38 кгс/м², тип местности - В (СНиП 2.01.07-85* "Нагрузки и воздействия", 1996г., 3 ветровой район).
- сейсмичность района 6 баллов.
- средняя температура наиболее холодной пятидневки - минус 40°С.
1.5 Объемно-планировочные решения:
1.5.1 Здание Нежилое здание одноэтажное, имеет в плане прямоугольную форму. Крыша здания неэксплуатируемая, двухскатная. Фундамент здания запроектирован железобетонный монолитный по свайному основанию. Каркас здания - металлический, связевого типа.
1.5.2 Ориентация здания основным крыльцом на запад.
1.5.3 На первом этаже располагается: складские помещения, торговое, техническое, котельная, с/у.
1.5.4. Габариты здания в осях 17,4х46,5м.
Высота до конструкций покрытия - 3,60м.
Площадь помещений 1-го этажа 737,00м2.
1.6 Условия эксплуатации конструкций внутри здания:
1.6.1. Нежилое здание - отапливаемое;
1.6.2. Относительная влажность воздуха - 65%;
1.6.3. Воздушная среда по отношению к стали - слабо агрессивная.
1.7. Уровень ответственности здания - II.
1.8. Класс функциональной пожарной опасности Ф5.2 (складские здания, сооружения, стоянки для автомобилей без технического обслуживания и ремонта, книгохранилища, архивы, складские помещения).
1.9. Степень огнестойкости - II.
1.10. Класс конструктивной пожарной опасности С0.
