Водоснабжение и водоотведение нежилого здания

Рабочая документация водоснабжения и канализации выполнен на основании дизайн -проекта с утвержденной расстановкой санитарно-технических приборов и архитектурно-строительных чертежей.
- Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
За источник водоснабжения принят существующий ввод холодной воды от централизованных сетей города, расположенный под лестницей.

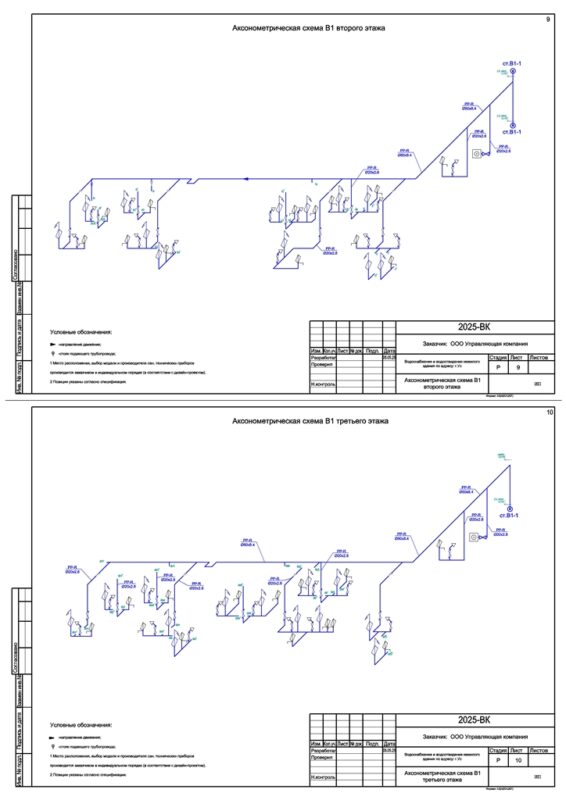

Системы хозяйственно-питьевого водсоснабжения.
Рабочая документация выполнена согласно СП "Внутренний водопровод и канализация зданий". Расходы воды, определенные согласно нормам.
Системы хоз.-питьевого водопровода приняты тупиковые. Сети систем водоснабжения приняты из полипропиленовых армированных стекловолокном труб (PP-R) наружным диаметром DN20 - DN40 пр-ва фирмы Valtec (или аналог).
Разводка труб от коллекторов до каждой точки водоразбора предусмотрена в стенах и под потолком. Трубы проложены в теплоизоляции толщиной 9 мм фирмы K-Flex для защиты от конденсата влаги и теплопотерь. Подвод воды к смесителям производится сильфонной подводкой. В качестве отключающей арматуры используются шаровые краны. У оснований стояков установить спускные краны, а в верхних точках стояков - краны для выпуска воздуха.
Прокладку трубопроводов осуществлять с уклоном не менее 0,002 в сторону ввода.

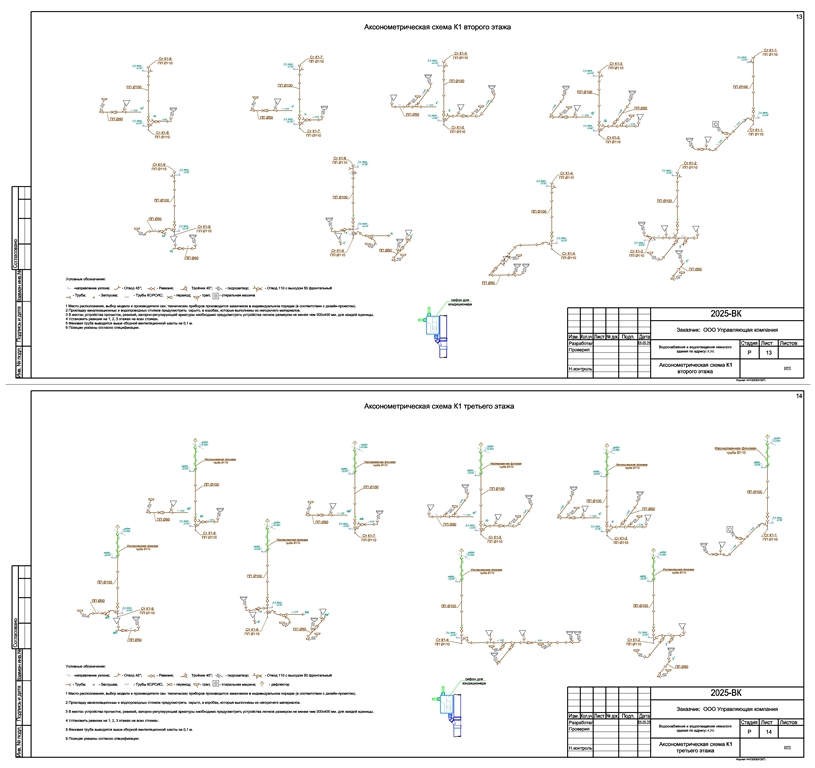

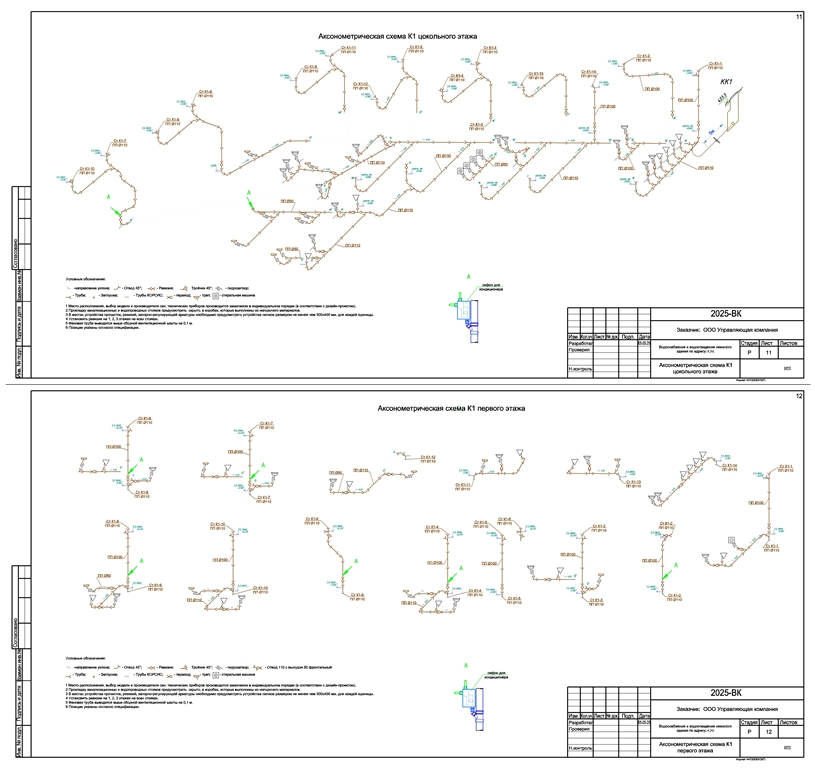

Система канализации.

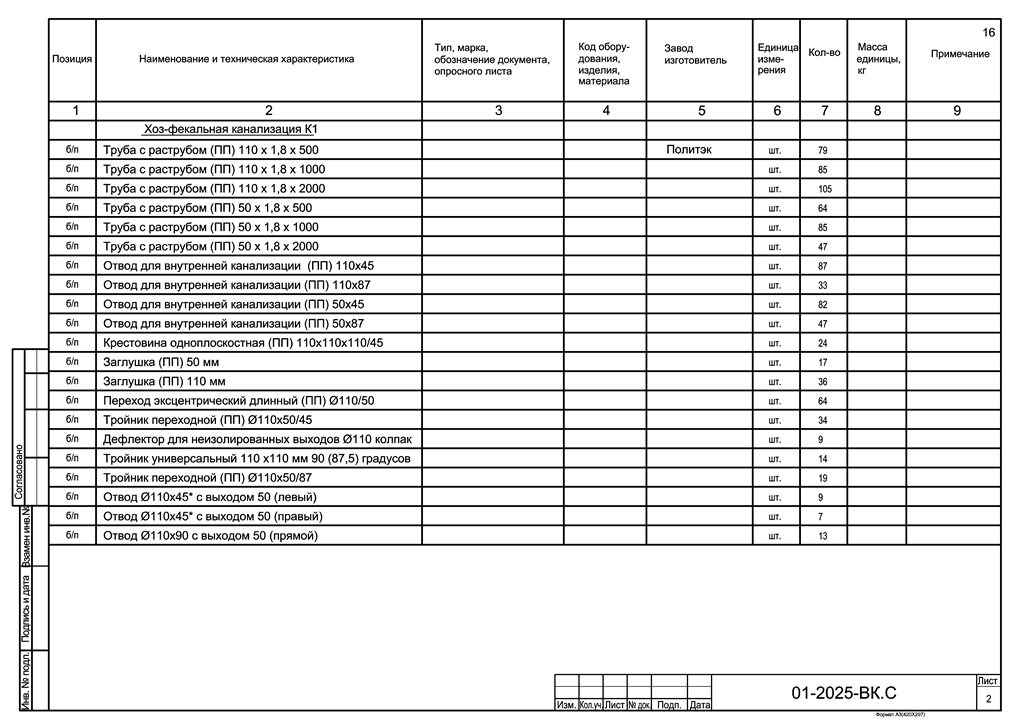

Отвод хоз. - бытовых сточных вод от сантехнических приборов выполнен в стояк хозяйственно - бытовой канализации Cm К1-1. Сети бытовой канализации проложены: в полу и под полом - предусмотрены из полипропиленовых труб диаметром 050 и 0110 пр-ва фирмы Sinikon (или аналог).
Уклон трубопроводов принять для труб 0110 i =0,02, а для 050 i =0,03 в сторону стояков.
На системе канализации предусматриваются прочистки и ревизии в соответствии с нормативными требованиями. В местах установок ревизий и прочисток предусмотреть лючки не менее 300x400 мм.
Слив от посудомоечной машины осуществляется гибким шлангом, с его последующим подключением к внутристенному сифону для посудомоечной машины.
Перед началом монтажа уточнить все отметки. Монтаж систем водоснабжения и канализации вести согласно СП 73.13330.2016 "Внутренние санитарно-технические системы". СП 40-107-2003, СП 41-109-2005 и инструкциями заводов-изготовителей.
*Размеры, отметки уточнить при монтаже.
