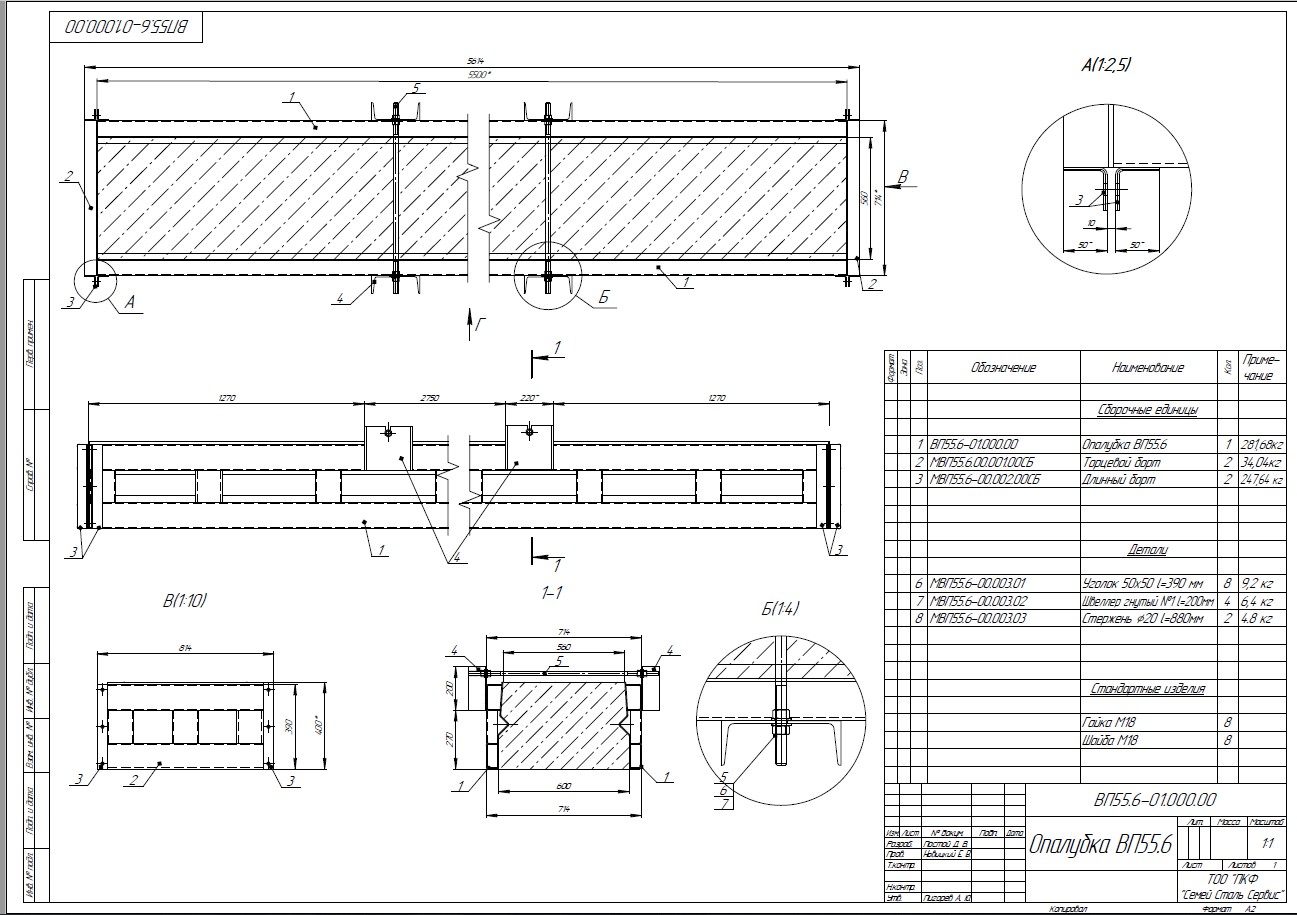

Опалубка плиты перекрытия ВП-55.6

Откидной стальной борт для изготовления плиты ВП-55-6 по серии РК 2303-86.

Состав: Сборочный чертеж СБ, Деталировка ( длинный борт, торцевой борт), спецификация

Софт: КОМПАС-3D 18.1

Сайт: www

Файлы:

СБ ВП55/ВП55.6СБ.cdw

СБ ВП55/длинный борт/

СБ ВП55/длинный борт/МВП55.6-00.002.00СБ - Длинный борт.cdw

СБ ВП55/длинный борт/МВП55.6-00.002.01 - Формообразующий лист.cdw

СБ ВП55/длинный борт/МВП55.6-00.002.02 - Швеллер гнутый №1.cdw

СБ ВП55/длинный борт/МВП55.6-00.002.03 - Швеллер гнутый №2.cdw

СБ ВП55/торцевой борт/

СБ ВП55/торцевой борт/МВП55.6-00.001.00СБ - Торцевой борт.cdw

СБ ВП55/торцевой борт/МВП55.6-00.001.01 - Лист торцевой.cdw

СБ ВП55/торцевой борт/МВП55.6-00.001.02 - Швеллер гнутый.cdw

СБ ВП55/торцевой борт/МВП55.6-00.001.03 - Швеллер гнутый.cdw

СБ ВП55/торцевой борт/МВП55.6-00.001.04 - Заглушка.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
