3D-Модель (Сборка) опалубки плиты дорожной

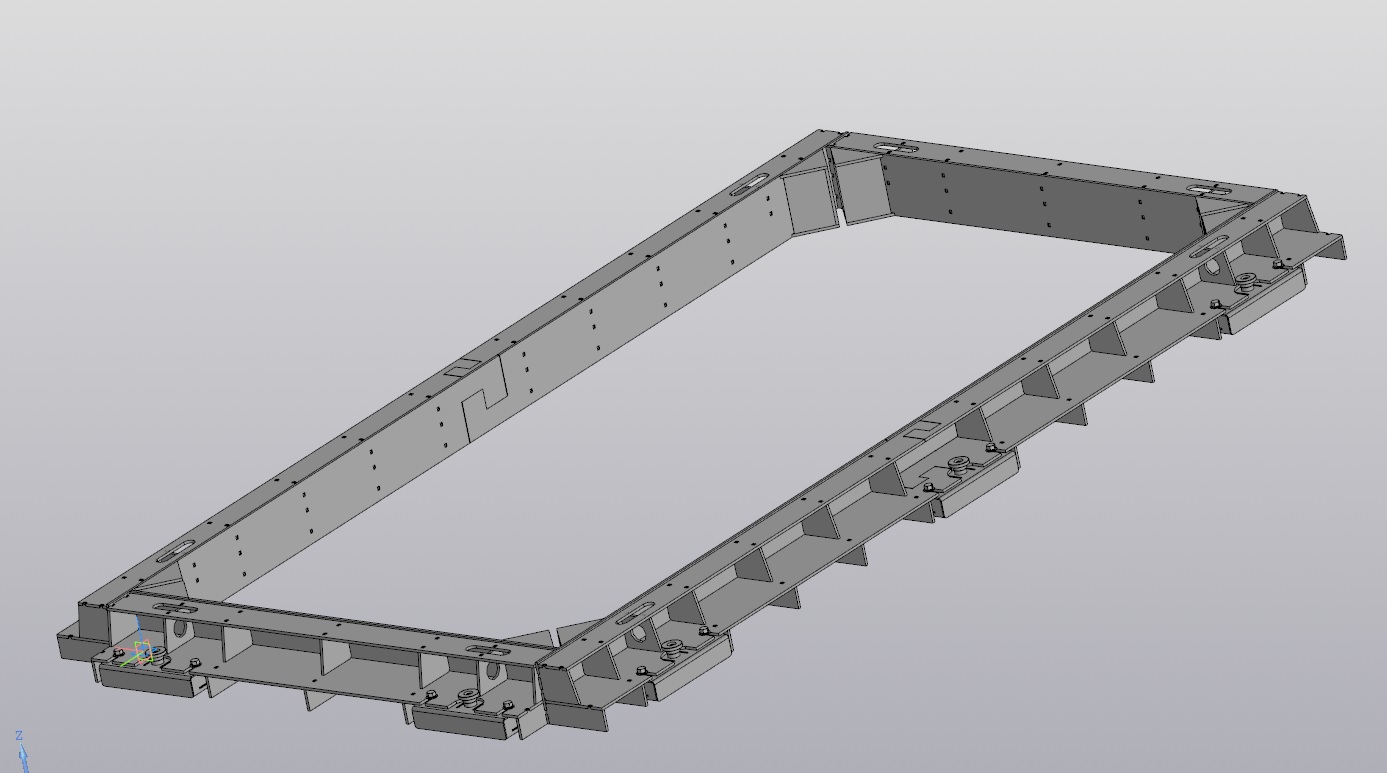

В данном проекте представлена 3D-Модель опалубки плиты дорожной, предназначенной для быстрого крепления к поддону с помощью магнитных блоков, заливки бетона в эту конструкцию и быстрой разопалубки после его затвердевания. В итоге получается дорожная плита размером 3000х1500. Была спроектирована для заводов ЖБИ.

Состав: 3D Сборка

Софт: КОМПАС-3D 18

Файлы:

Каталог
Промышленность
Промышленность строительных материалов
3D-Модель (Сборка) опалубки плиты дорожной

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/Сборка.a3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.02_Магнитный блок.a3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.02.01_Пластина крайняя с резьбой.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.02.03_Пластина средняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/П-1Д.03.01.01_Крышка.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/Шайба.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/П-1Д.03.01.02_Пластина.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/П-1Д.03.01_Корпус Бокса.a3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/П-1Д.03.01.04_Ребро жесткости.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/Thumbs.db

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Корпус Бокса/П-1Д.03.01.03_Пластина внутренняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Винт М10х79 DIN 912.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.02.02_Пластина средняя (с отв.).m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Винт с потайной головкой.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.00_Магнитный бокс.a3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.02.04_Пластина крайняя с потаем.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Пружина.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/СБ магнит.m3d.a3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/П-1Д.03.02.05_Магнит.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.03.00 - Магнитный Бокс/Гриб.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.04 - Ребро жёсткости нижнее.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.01 - Пластина внутренняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.00_Борт П-1Д торцевый СБ.a3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.03 - Пластина верхняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.07 - Пластина треугольника 1.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.08 - Пластина треугольника 2.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.02 - Пластина средняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.05 - Ребро жёсткости верхнее.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.09 - Треугольник.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.02.00 - Борт П-1Д торцевый/П-1Д.02.06 - Ребро жёсткости верхнее (Петля).m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.01-01 - Пластина внутренняя - Зеркальная.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.01-01 - Пластина внутренняя - Зеркальная1.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.01-01 - Пластина внутренняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/Пластина жесткости.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.03 - Пластина верхняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.02 - 01 - Пластина средняя (Зеркальная).m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.03 - 01 - Пластина верхняя (Зеркальная).m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/Пластина жесткости нижняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.01.02 - Пластина средняя.m3d

П1-Д.00.00 - Опалубка для плиты дорожной П-1Д/П-1Д.01.00 - Борт П-1Д продольный/П-1Д.02.00 - Борт П-1Д продольный СБ.a3d
