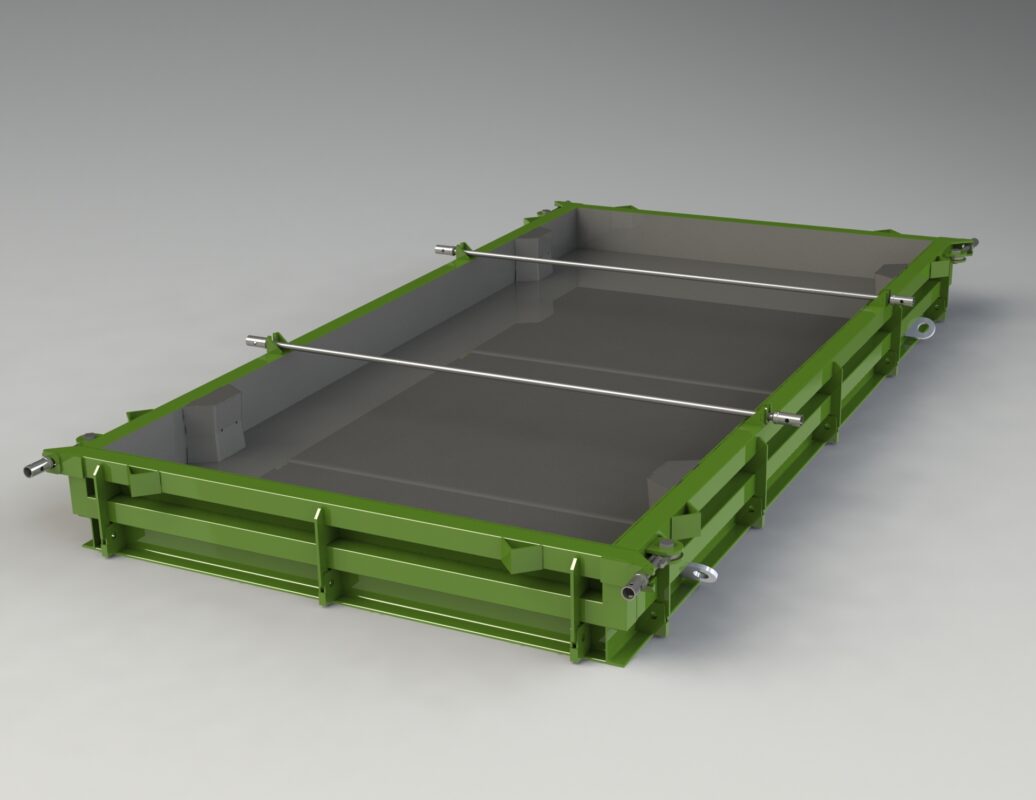

Металлоформа на плиту дорожную 1П-30-15-10

500

Металлоформа предназначена для производства дорожных плит габаритами 3000х1500х100 мм. Конструкция представляет собой каркас и откидные бортами с формообразователями. Форма оснащена монтажными петлями для кранового перемещения, а так же замками для бортов.
*-модели импортированны без дерева построения

#3Dмоделирование #КостроваяЧаша #Волки #ДизайнИнтерьера #SolidWorks #ХудожественнаяКовка #ЛандшафтныйДизайн #ИнженернаяГрафика #Металлообработка #ПриродныйСтиль ЖБИ металлоформа

Автор

Женя Левкович

Дата

18.12.2025

Язык

Русский

Состав

Модели step без истории, чертежи для производства, раскрой на лазер, чертежи на гибку

Софт

SolidWorks 2020 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Металлоформа на плиту 1П-30-15-10
- деталь.SLDPRT
- Металлоформа на плиту 1П-30-15-10 СБОРОЧНЫЙ ЧЕРТЕЖ.SLDDRW
- Перемычка.pdf
- Перемычка.SLDDRW
- Борт торцевой
  - Лазер
    - Ребро 8мм 8шт.DXF
    - Фиксатор 5мм 4шт.DXF
    - Зашивка 5мм 2шт.DXF
    - Замок 8мм 4шт.DXF
    - Проушина 8мм 6шт.DXF
  - Борт торцевой.PDF
  - Борт торцевой.SLDPRT
  - Борт торцевой.SLDDRW
- Сборка
  - Каркас.SLDPRT
  - Борт боковой.SLDPRT
  - Металлоформа на плиту 1П-30-15-10 СБОРКА STEP.STEP
  - Борт торцевой.SLDPRT
  - Перемычка.SLDPRT
  - Замок.SLDPRT
  - Металлоформа на плиту 1П-30-15-10 СБОРКА.SLDASM
- Металлоформа на плиту 1П-30-15-10 СБОРОЧНЫЙ ЧЕРТЕЖ.pdf
- Каркас
  - Лазер
    - Проушина для строп 8мм...12мм 4шт.DXF
    - Проушина 5мм 32шт.DXF
    - Форма на каркас 5мм 4шт.DXF
    - Ограничитель 5мм 16шт.DXF
    - Рифленый лист 5мм 1шт.DXF
  - Каркас СБОРКА (Лист1).PDF
  - Каркас.SLDPRT
  - Каркас Раскрой.SLDDRW
  - Форма на каркас.SLDPRT
  - Каркас СБОРКА (Лист2).pdf
  - Форма на каркас ГИБКА.SLDDRW
  - Каркас сварка (лист1).SLDDRW
  - Каркас РАСКРОЙ.PDF
  - Форма на каркас ГИБКА.pdf
- Фотка.JPG
- Борт боковой
  - Лазер
    - Форма 5мм 4шт.DXF
    - Пластина замка 8мм 4шт.DXF
    - Зашивка 5мм 2шт.DXF
    - Фиксатор замка 5мм 4шт.DXF
    - Заглушка 5мм 4шт.DXF
    - Проушина(1) 8мм 8шт.DXF
    - Ребро замка 8мм 8шт.DXF
    - Проушина 8мм 10шт.DXF
  - Борт боковой СБОРКА.PDF
  - Борт боковой.SLDDRW
  - Форма ГИБ.PDF
  - Форма.SLDPRT
  - Форма ГИБ.SLDDRW
- Форма ГИБ.SLDPRT
- Замок
  - Ручка замка в сборе.pdf
  - Ручка замка в сборе.SLDDRW
  - Замок.SLDPRT
