Металлоформа для МФ.Л7-15

0
0
34
0
0
150

Металлоформа для лоткового элемента Л7-15

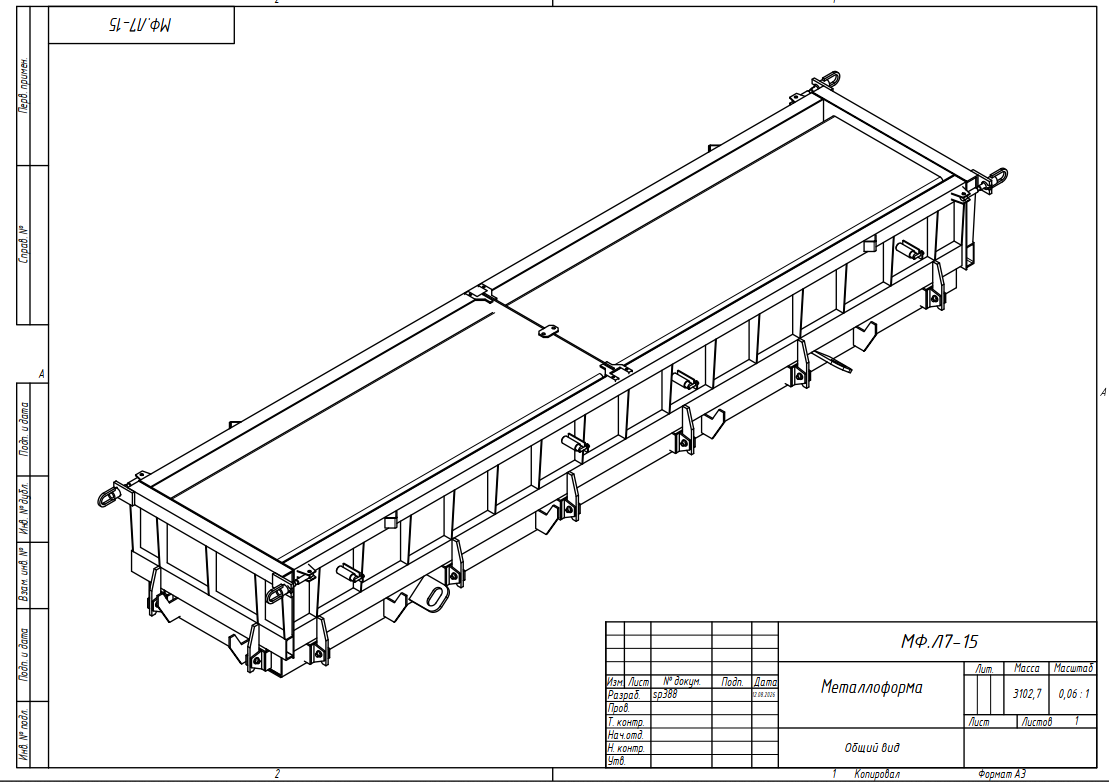

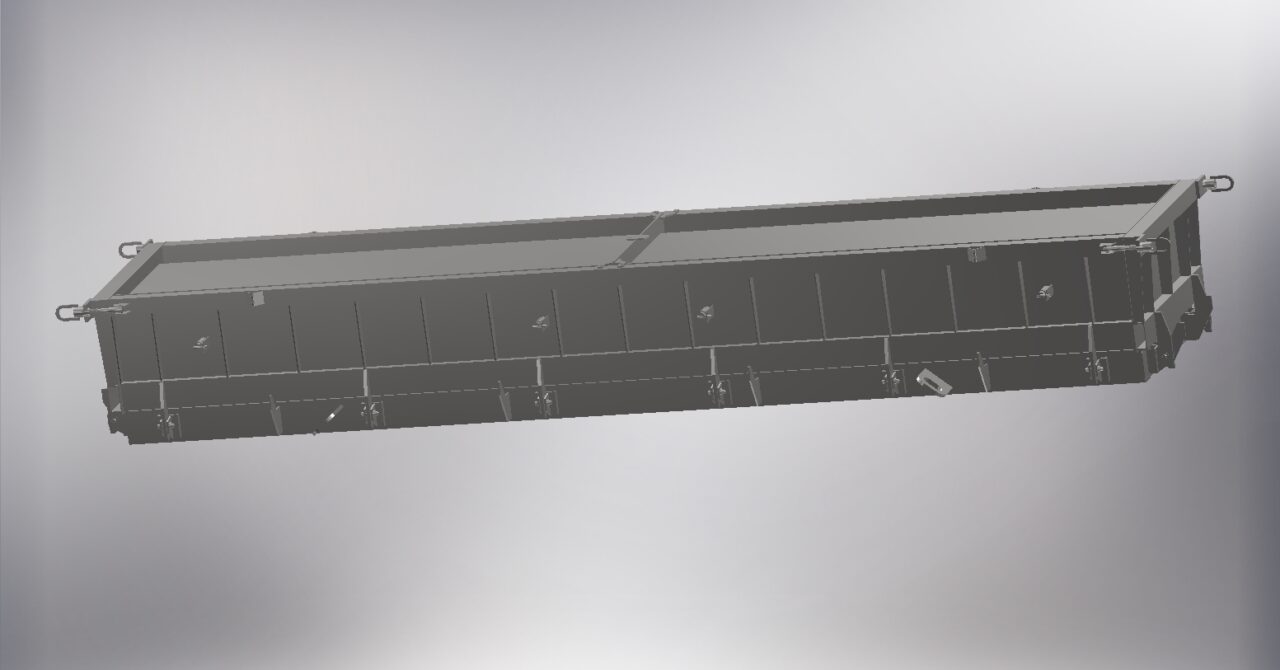

3д-модель чертежи КМД.
полный комплект


Сообщить о проблеме
Автор
user-avatar Lofych
Дата
29.08.2026
Язык
Русский
Состав
3D Сборка, чертежи согласно списка файлов
