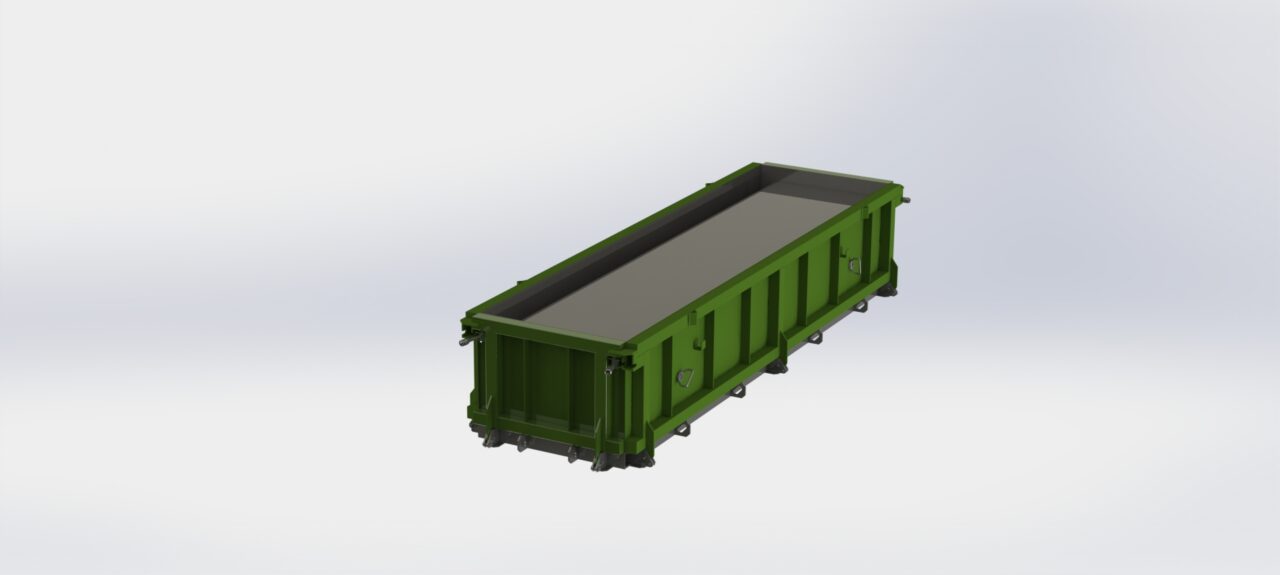

Металлоформа Л4-8

800

Металлоформа Л4-8 предназначена для изготовления железобетонных лотков типа Л4-8, используемых при прокладке кабельных линий, инженерных коммуникаций, водоотводных и дренажных систем. Готовые изделия обеспечивают надежную защиту подземных коммуникаций от механических повреждений и атмосферного воздействия.
Форма отличается высокой прочностью, рассчитана на многократное использование и идеально подходит для средне- и крупносерийного производства. Конструкция обеспечивает точную геометрию ЖБИ-лотков и удобство в работе.

#3Dмоделирование #КостроваяЧаша #Волки #ДизайнИнтерьера #SolidWorks #ХудожественнаяКовка #ЛандшафтныйДизайн #ИнженернаяГрафика #Металлообработка #ПриродныйСтиль ЖБИ металлоформа

Автор

Женя Левкович

Дата

18.12.2025

Язык

Русский

Состав

Модели (много лементов без истории), чертежи на производства, раскрой на лазерную резку, норма расхода.
