Определение внутренних усилий и расчет на прочность сварной стропильной фермы трапециевидной конструкции из стали Ст3 длиной 24 м, высотой 2,5 м и нормативной нагрузкой 320 кгс/м2.

Волгоградский государственный технический университет
Кафедра "Оборудование и технология сварочного производства"
Курсовая работа по дисциплине "Расчет на прочность сварных конструкций"
На тему: "Определение внутренних усилий и расчет на прочность сварной стропильной фермы трапециевидной конструкции из стали Ст3 длиной 24 м, высотой 2,5 м и нормативной нагрузкой 320 кгс/м2"
Волгоград 2016

Исходные данные: Схема фермы № 1
Высота фермы h = 2,5 м.
Длина фермы l = 24 м.
Расстояние между узлами d = 2 м.
Расстояние между фермами (шаг ферм) b = 4 м.
Величина нормативной нагрузки на 1 ската кровли = 320 кг/м2
Величина снеговой нагрузки на 1 горизонтальной проекции кровли = 80 кг/м2
Материал – Сталь Ст3

Целью данной работы является проектирование сварной фермы из стали Ст3 длиной 24 м и высотой 2,5 м.

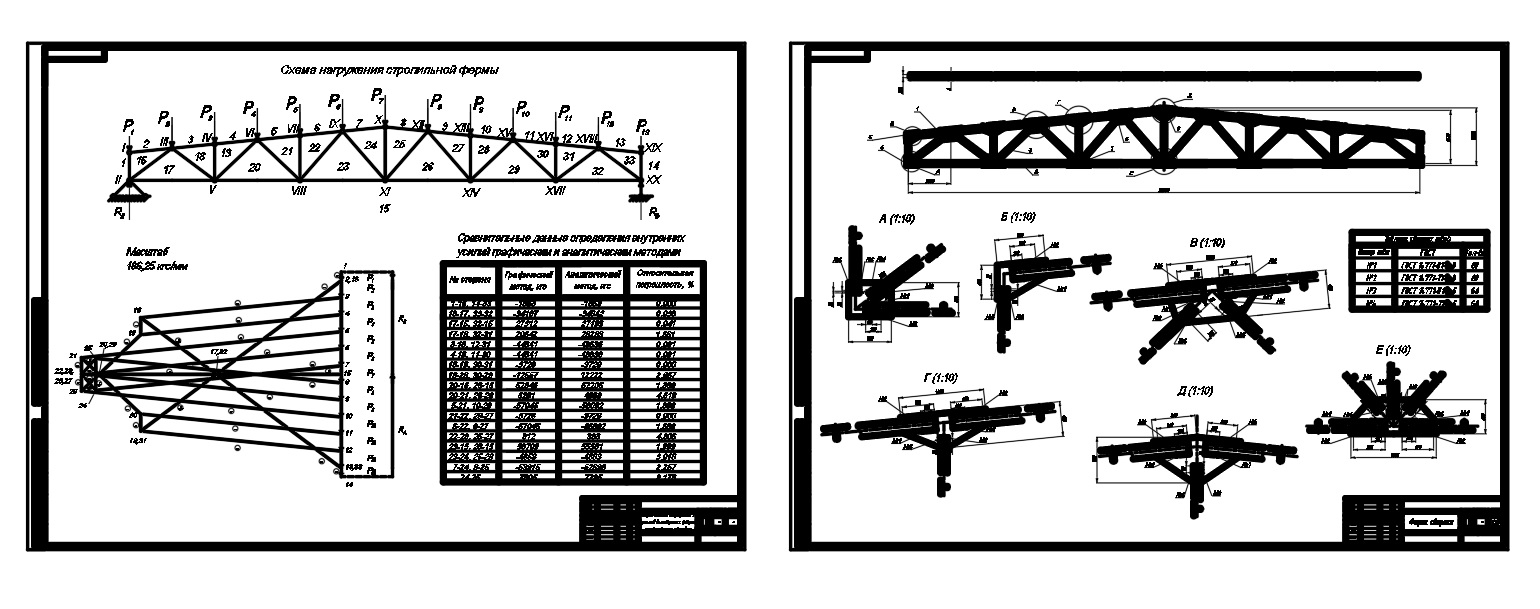

Графическая часть содержит плакат "определение внутренних усилий в стержнях фермы графическим методом", чертёж "Ферма сварная".

Содержание
Введение
1. Обеспечение условия геометрической неизменяемости и статической определимости фермы
2. Определение внутренних усилии в стержнях фермы
2.1. Определение внутренних усилий графическим методом
2.2. Определение внутренних усилий аналитическим методом
3. Проектирование поперечного сечения стержней фермы
3.1. Подбор сечений сжатых поясов
3.2. Подбор сечений растянутых поясок
3.3. Подбор сечений раскосов и стоек
4. Проектирование узлов фермы
4.1. Общие требования при проектировании утлое фермы
4.2. Проектирование и расчет узлов фермы
5. Проектирование и расчет стыков фермы
6. Проектирование и расчет опор фермы
Заключение
Список использованной литературы

Состав: Определение внутренних усилий в стержнях фермы графическим методом, Ферма сварная, Спецификация, ПЗ Язык документа

Софт: AutoCAD 2017 SP1
