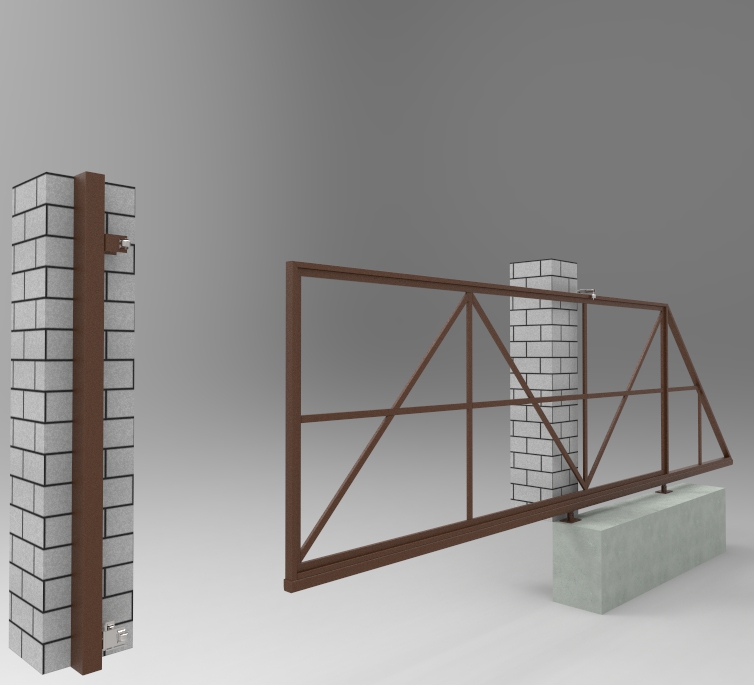

Откатные ворота на комплектующих Ролтэк серии Эко. Длина ворот 6000мм. Сопряжения в сборке позволяют имитировать открывание и закрывание ворот.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Откатные ворота на комплектующих Ролтэк
Откатные ворота на комплектующих Ролтэк
0
27
2028
37
0
60
Сообщить о проблеме
Автор
Dmitr
Дата
31.05.2018
Язык
Русский
Состав
3D сборка, деталировка
Софт
SolidWorks 2014 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
-
-
-
-
-
Открывание_ворот.avi
-
-
-
-
radial ball bearing_68_iso.sldprt
-
Балка_эко_ролтэк_6000.SLDPRT
-
Сборка_верхних_роликов_ролтэк.SLDASM
-
Сборка_ворот.SLDASM
-
Сборка_ловителя_нижнего.SLDASM
-
Сборка_поддерживающего_ролика.SLDASM
-
ФБС.SLDPRT
-
верхние_ролики_откатных_ворот_ролтэк.SLDPRT
-
каркас_ворот_откатных.PDF
-
каркас_ворот_откатных.SLDPRT
-
каток_ловителя.SLDPRT
-
кронштейн_ролика.SLDPRT
-
крышка_балки.SLDPRT
-
ловитель_верхний.SLDPRT
-
ловитель_нижний.SLDPRT
-
направляющая_верхн_роликов.SLDPRT
-
ось_катка.SLDPRT
-
ось_катка_верхнего.SLDPRT
-
ось_подшипника_15х58.SLDPRT
-
ось_ролика.SLDPRT
-
пластина_50х50х10.SLDPRT
-
пластина_100х150х10.SLDPRT
-
проф.труба_120х80.SLDPRT
-
сборка_опора_эко.SLDASM
-
средняя_пластина.SLDPRT
-
столб_кирпичный_2000.SLDPRT
-
